M16/RM N.A. - MBA/RM N.A.
3
3.2a

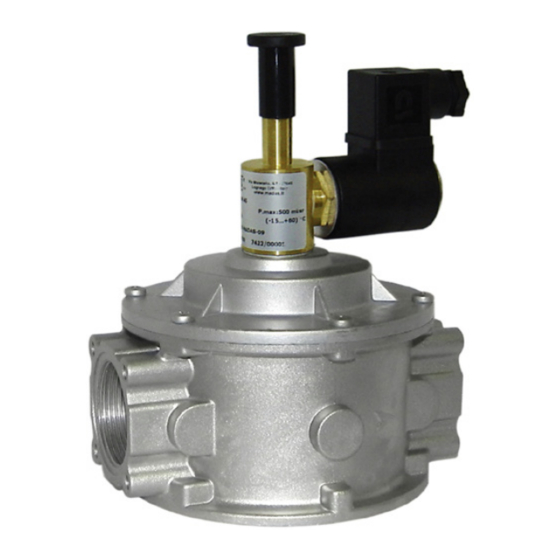

ELETTROVALVOLA A RIARMO MANUALE NORM. APERTA PER GAS
NORMALLY OPEN MANUAL RESET SOLENOID VALVE FOR GAS
ELECTROVÁLVULA CON REARME MANUAL NORMALMENTE ABIERTA PARA GAS
F R
MADE IN ITALY
E N
E S
I T
E S
Pressione massima di esercizio
Maximum operating pressure
0,5 bar
Presión máxima de funcionamiento
Attacchi filettati
Threaded connections
DN 20 - DN 25 - DN 32 - DN 40 - DN 50
Conexiones roscadas
Attacchi flangiati
Flanged connections
DN 25 - DN 32 - DN 40 - DN 50
Conexiones embridadas
Oct 2018 - M16/RM N.A. - MBA/RM N.A.
Madas Technical Manual - REV. 0 of 10
th
Publicidad
Tabla de contenido
Manuales relacionados para Madas M16/RM N.A.
Resumen de contenidos para Madas M16/RM N.A.
- Página 1 DN 20 - DN 25 - DN 32 - DN 40 - DN 50 Conexiones roscadas Attacchi flangiati Flanged connections DN 25 - DN 32 - DN 40 - DN 50 Conexiones embridadas Oct 2018 - M16/RM N.A. - MBA/RM N.A. Madas Technical Manual - REV. 0 of 10...
- Página 2 Bobinas y conectores de recambio (tabla 2a - 2b) ....................Diagramma - Diagram - Diagrama ∆p ........................ 43 Codifica prodotto / Product encoding / Codificación del producto ................30 M16/RM N.A. - MBA/RM N.A. Madas Technical Manual - REV. 0 of 10 Oct 2018...
-
