quiko QK-CE220RL4 Manual Del Usuario

CONEXIÓN ENTRADAS
FOTOCÉLULA ALIMENTACIÓN
EXTERNA
24 VDC
TRANSMISOR
8 +
RECEPTOR
FOTOCÉLULA ALIMENTACIÓN
INTERNA
24 VDC
TRANSMISOR
8 +
RECEPTOR
OTRAS ENTRADAS
START - SOLO ABRE - SOLO CIERRA
PEATONAL - SOLO ABRE - SOLO CIERRA
STOP
INTERRUPTOR DE LÍMITE DE CIERRE
INTERRUPTOR DE LÍMITE DE APERTURA
N.C. Normalmente cerrado
N.A. Normalmente abierto
www.quikoitaly.com
ESQUEMA DE LA CENTRAL
PARÁMETRO
TIPO PIN
X X
E3
10 -
N.C.
3 8
PARÁMETRO
TIPO PIN
X X
E4
10 -
N.C.
4 8
PARÁMETRO
TIPO PIN
E1
N.A. 1 8
E7
N.A. 7 8
E2
N.C. 2 8
E5
N.C. 5 8
E6
N.C. 6 8

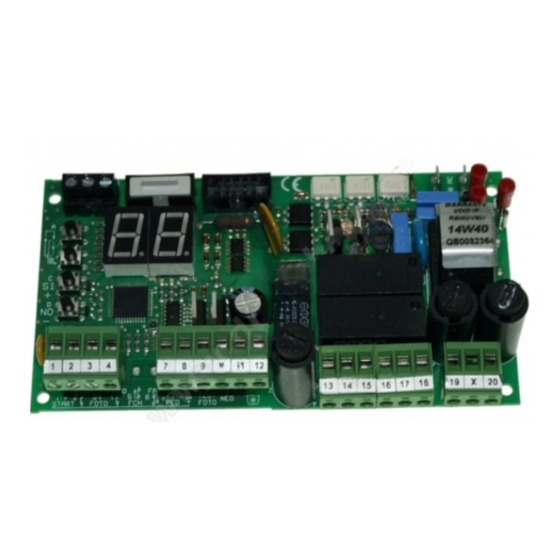

QK-CE220RL4
CENTRAL DE MANDO PARA
1 MOTOR 230V/110V
En el modelo a 110V (QK-CE110RL4)
leer todo los 230V en las
instrucciones como 110V
y el fusible F1 es 10A.
MADE IN ITALY
A B
de
CONEXIÓN SALIDAS
CIERRA
MOTOR
Motor 13
INDICADOR LUMINOSO 24V 20W
11 12
CONEXIONES PARA ALIMENTACIÓN
ENTRADA 230 VAC
19
QK-ELOCKM →
Módulo opcional para cerradura eléctrica a 12V
QK-SMARTM →
Módulo opcional para gestión de relés externos
COMPONENTES
Botón A
A
Botón B
B
Botón C
C
Botón D
D
F1 Fusibile 250 VAC 5A
Fusibile reseteable 24V 1.6A
F4
Fusibile reseteable 24V 0.6A
F5
Terminal de puesta a tierra
Conector de cerradura
CN
eléctrica
Varistor primario
V1
Varistor secundario
V2
20 Regleta de bornes
1
a
ATENCIÓN
FUSIBLES RESETEABLES
DESPUÉS DE UN
CORTOCIRCUITO
APAGAR LA CENTRAL Y
ELIMINAR EL
CORTOCIRCUITO.
F4/F5
ANTES DE CONECTAR DE
NUEVO LA CENTRAL
ESPERAR AL MENOS
60 SEGUNDOS.
COMÚN ABRE
14 15
ALIMENTADOR 24V 150mA
8 + 10 -
20
