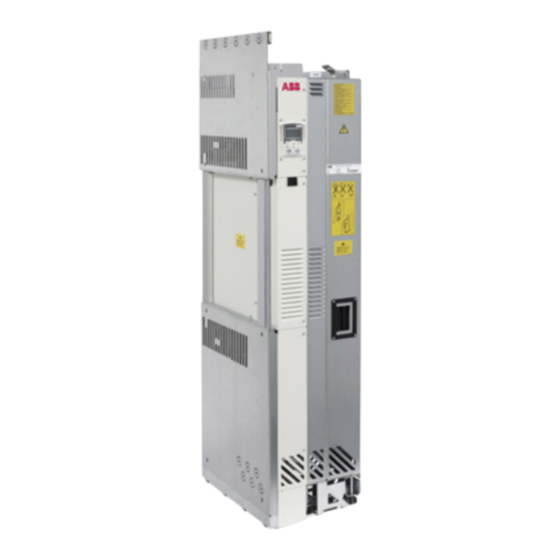

- Página 1 ABB industry specific drives for water and wastewater Guía de puesta en marcha Módulos de convertidor ACQ810-04 3AUA0000068585 Rev C / ES Efectivo: 30/05/2014 2014 ABB Oy. Todos los derechos reservados.
-
Página 2: Lista De Manuales Relacionados
En Internet podrá encontrar manuales y otros documentos sobre productos en formato PDF. Véase el apartado Biblioteca de documentos en Internet en el reverso de la contraportada. Para obtener manuales no disponibles en la Biblioteca de documentos, contacte con su representante local de ABB. Manuales del ACQ810... -
Página 3: Guía De Puesta En Marcha - Acq810
Esta macro se utiliza en aplicaciones en las que el convertidor controla un sistema monobomba. El sistema puede estar compuesto, por ejemplo, por un convertidor ACQ810-04, una bomba y un sensor. El sensor suele medir la presión o el caudal de agua, y se encuentra a la salida de la bomba. -
Página 4: Conexión De Los Cables De Control
4 Guía de puesta en marcha – ACQ810-04 Conexión de los cables de control Diagrama de conexiones de E/S por defecto +24 VI Entrada de alimentación externa 24 V CC, 1,6 A Salida de relé SR1 [listo] 250 V CA / 30 V CC Salida de relé... - Página 5 Guía de puesta en marcha – ACQ810-04 5 Notas: [Ajuste predeterminado con el Programa estándar de control de bombas del ACQ810 (macro Fábrica). Véase el Manual de firmware para obtener información sobre otras macros]. *Intensidad máxima total: 200 mA Las conexiones representadas en la figura son sólo a título demostrativo. Para más información sobre el uso de los conectores y los puentes, consulte el Manual de hardware correspondiente.
-
Página 6: Diagrama De Flujo De La Puesta En Marcha
6 Guía de puesta en marcha – ACQ810-04 Diagrama de flujo de la puesta en marcha Este diagrama de flujo describe brevemente el procedimiento de puesta en marcha. Para obtener más información acerca de cada tarea, consulte el apartado Puesta en marcha en la página 8. - Página 7 Guía de puesta en marcha – ACQ810-04 7 Seleccionar sistema de control Velocidad/PID Parámetros en la macro monobomba (macro de fábrica por defecto): 12.01 Selec EXt1/EXT2 10.02 Ext1 Marcha 1 21.01 Sel Ref1 vel 13.01 EA1 Filtro 13.02 EA1 Maximo 13.03 EA1 Minimo...
-
Página 8: Puesta En Marcha
8 Guía de puesta en marcha – ACQ810-04 Puesta en marcha Seguridad La puesta en marcha sólo puede ser efectuada por un electricista cualificado. Deben seguirse las instrucciones de seguridad durante todo el procedimiento de puesta en marcha. Lea las instrucciones de seguridad incluidas en las primeras páginas del Manual de hardware correspondiente. - Página 9 Guía de puesta en marcha – ACQ810-04 9 2 – Configuración de la hora y la fecha En el menú principal, vaya a FECHA Y HORA y MENU PRPAL pulse INTRO. PARAMETROS ASISTENTES PAR CAMBIADO SALIR 00:00 INTRO FECHA Y HORA...
- Página 10 10 Guía de puesta en marcha – ACQ810-04 3 – Ajuste de los valores de los parámetros Notas: • Pulse (CANCELA o SALIR) siempre que desee volver al nivel anterior. • Por defecto, no están visibles todos los parámetros. Ajuste el parámetro 16.21 Seleccion menu como Larga para hacer visibles todos los parámetros.
- Página 11 Guía de puesta en marcha – ACQ810-04 11 4 – Cambio del idioma Por defecto, los textos se muestran en inglés. Si lo desea, puede cambiar el idioma de la siguiente manera. En el menú principal, asegúrese de seleccionar MENU PRPAL PARAMETEROS y pulse INTRO.
- Página 12 12 Guía de puesta en marcha – ACQ810-04 Seleccione el modo de control del motor. El DTC es 99.05 Modo Ctrl Motor adecuado en la mayoría de los casos. Se recomienda el modo escalar si: • la intensidad nominal del motor es inferior a 1/6 de la intensidad nominal del convertidor, •...
-
Página 13: Potencia Nom Mot
Guía de puesta en marcha – ACQ810-04 13 • Potencia nominal del motor 99.10 Potencia Nom Mot Los siguientes parámetros de datos del motor pueden ajustarse para mejorar la precisión de su control. Si los desconoce, ajuste los valores a 0. - Página 14 14 Guía de puesta en marcha – ACQ810-04 Compruebe la dirección de giro del motor. Durante Cuando las fases de salida U2, la marcha (normal o reducida), el motor girará en la V2 y W2 del convertidor están dirección de avance.
- Página 15 Guía de puesta en marcha – ACQ810-04 15 Arranque el motor (pulse el botón INICIO) para activar la marcha de ID. La marcha de ID se indica mediante la alarma Alarma: MARCHA ID MARCHA ID que se muestra en la pantalla del panel.
- Página 16 16 Guía de puesta en marcha – ACQ810-04 Asistentes de firmware Los procedimientos de puesta en marcha descritos a continuación se sirven de los asistentes del firmware. Estas rutinas guían al usuario a lo largo de los ajustes esenciales de los parámetros.
- Página 17 Guía de puesta en marcha – ACQ810-04 17 Seleccione el sistema de control y pulse ACEPTAR. ELECCION El sistema de control Veloc/PID cambia entre los Seleccionar sistema de control modos Velocidad y PID. El modo Velocidad utiliza la Veloc/PID referencia de velocidad, el modo PID recurre a la lógica PID.
- Página 18 18 Guía de puesta en marcha – ACQ810-04 Defina los valores máximo y mínimo de la entrada 13.02 EA1 Maximo analógica EA1. 13.03 EA1 Minimo Defina los valores escalados que corresponden a 13.04 EA1 Escala max los valores máximo y mínimo definidos en el paso 13.05 EA1 Escala min...
- Página 19 Guía de puesta en marcha – ACQ810-04 19 Ajuste los parámetros para el valor actual del proceso: • fuente del valor actual del proceso 1 28.02 Orig señ act 1 • unidad para el valor actual del proceso y el punto 28.06 Sel unidad act...
- Página 20 20 Guía de puesta en marcha – ACQ810-04 Ajuste los parámetros de la función dormir para 77.01 Sel modo dormir ahorrar energía durante el período nocturno. 77.02 Sel int dormir 77.03 Nivel dormir La función dormir detecta el giro lento del motor y 77.04 Demora dormir...
- Página 21 Guía de puesta en marcha – ACQ810-04 21 Defina el escalado de velocidad utilizado para el 19.01 Escala velocidad período de aceleración/deceleración. Defina el 22.02 Tiempo Aceler 1 período de aceleración/deceleración. Véase el 22.03 Tiempo Deceler 1 diagrama en la página 18.
-
Página 22: Listado De Comprobación Ul
22 Guía de puesta en marcha – ACQ810-04 Listado de comprobación UL • El módulo de convertidor ACQ810-04 (IP20 en bastidores A al E; IP00 en bastidor G1/G2; UL de tipo abierto) está indicado para su uso en interiores con ambiente controlado. -
Página 23: Información Adicional
Puede dirigir cualquier consulta acerca del producto a su representante local de ABB. Especifique la designación de tipo y el número de serie de la unidad. Puede encontrar una lista de contactos de ventas, asistencia y servicio de ABB entrando en www.abb.com/searchchannels. - Página 24 Contacte con nosotros www.abb.com/drives www.abb.com/drivespartners 3AUA0000068585 Rev C (ES) 30/05/2014...
