Kwik-Way Products Inc.
ADVERTENCIA: Desconecte la máquina de su fuente de energía antes de limpiar el
Mandril.
1. Afloje los tornillos de apriete manual situados en el izquierdo y remítalos del
manubrio de la tirada, levante la cubierta (aproximadamente 3/4") y resbálela de los
pines de centrado.
2. Con la tirada en la máquina, quite el casquillo de extremo de la tirada.
3. Atornille la herramienta de la asamblea sobre el eje de la tirada según lo
demostrado en el Dibujo 15. Sea seguro los tornillos de la máquina de la cabeza del
redondo (Numero 2) se contrata por lo menos 1/4"en el cigüeñal.
4. Dé vuelta al tornillo de casquillo de la cabeza de la tuerca hexagonal adentro contra
la placa de empujador (Numero 5) hasta que los collares de la tirada se empujan
hacia atrás.
5. Quite el perno del pivote del yugo de la tirada y el yugo.
6. Desatornille el tornillo principal de tuerca hexagonal (Numero 3) hasta que vienen
los collares adelante, librando toda la presión del resorte.
7. Quite la herramienta de la asamblea de la tirada. La tirada puede ahora ser limpiada
mientras que permanece en la máquina o puede ser quitada de la máquina para un
acceso mejor.
8. Limpie a fondo todas las partes en el solvente incluyendo los collares, la bola y los
agujeros de la bola.
9. Lubrique los collares y las bolas del eje de la tirada con el líquido de la transmisión
automática solamente.
10. Substituya las bolas y los collares que son seguros las chaveteras en los collares se
colocan correctamente.
11. Instale la herramienta de la asamblea en el eje que usa otra vez los tornillos
principales redondos de la máquina.
12.
Comprima los collares hacia atrás dando vuelta al tornillo principal de tuerca
hexagonal.
NOTA: Si los collares se doblan, compruebe para saber si hay la alineación apropiada
de las llaves del eje con las chaveteras del collar.
13. Substituya el perno del yugo y del pivote del yugo como antes.
14. Quite la herramienta de la asamblea y substituya el casquillo de extremo en el eje
de la tirada.
All Rights Reserved. Copyright ©2007
Máquina Modelo SVS IID Deluxe para Rectificar Válvulas
LIMPIANDO DEL MADNRIL

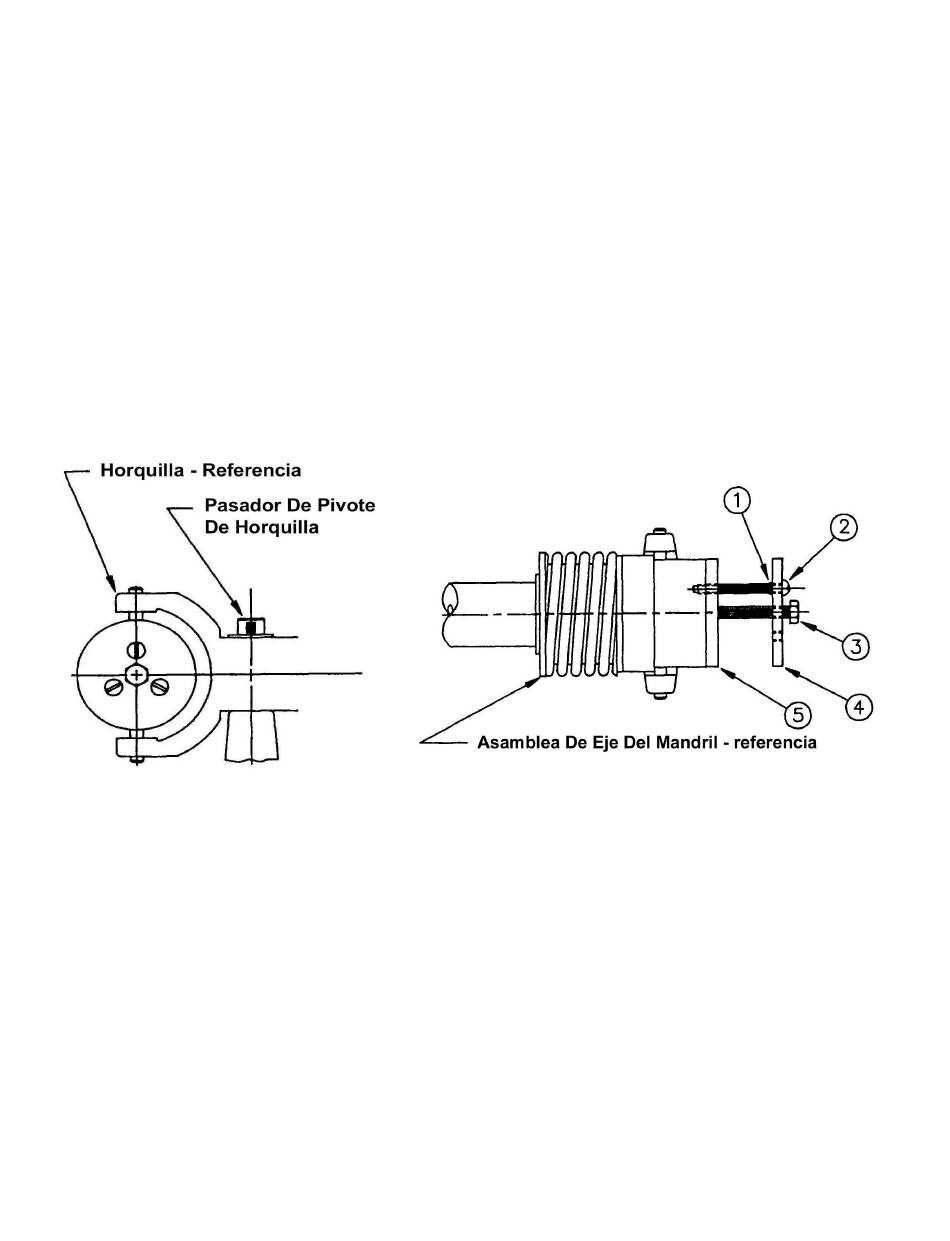

Dibujo 15
25
319-377-9421
