Liquiphant FTL62
Endress+Hauser
Carga conectable
Cargas conectadas con 2 contactos de cambio de estado libres de potencial (DPDT)
• I ≤ 6 A (Ex de 4 A), U~ ≤ AC 253 V; P~ ≤ 1 500 VA, cos φ = 1, P~ ≤ 750 VA, cos φ > 0,7
AC
• I ≤ 6 A (Ex de 4 A) a DC 30 V, I DC ≤ 0,2 A a 125 V
DC
Conforme a IEC 61010, es aplicable lo siguiente: Tensión total de salidas de relé y fuente
de alimentación ≤ 300 V.
Use el módulo del sistema electrónico FEL62 DC PNP para pequeñas corrientes de carga de
CC, p. ej., para la conexión a un PLC.
Material del contacto del relé: plata/níquel AgNi 90/10
Cuando conecte un equipo de alta inductancia, disponga un supresor de chispas para
proteger el contacto del relé. Un fusible de hilo fino (dependiendo de la carga conectada)
protege el contacto del relé en caso de un cortocircuito.
Los dos contactos de relé conmutan simultáneamente.
Comportamiento de la señal de salida
• Estado OK: Relé activado
• Modo demanda: Relé desactivado
• Alarma: Relé desactivado

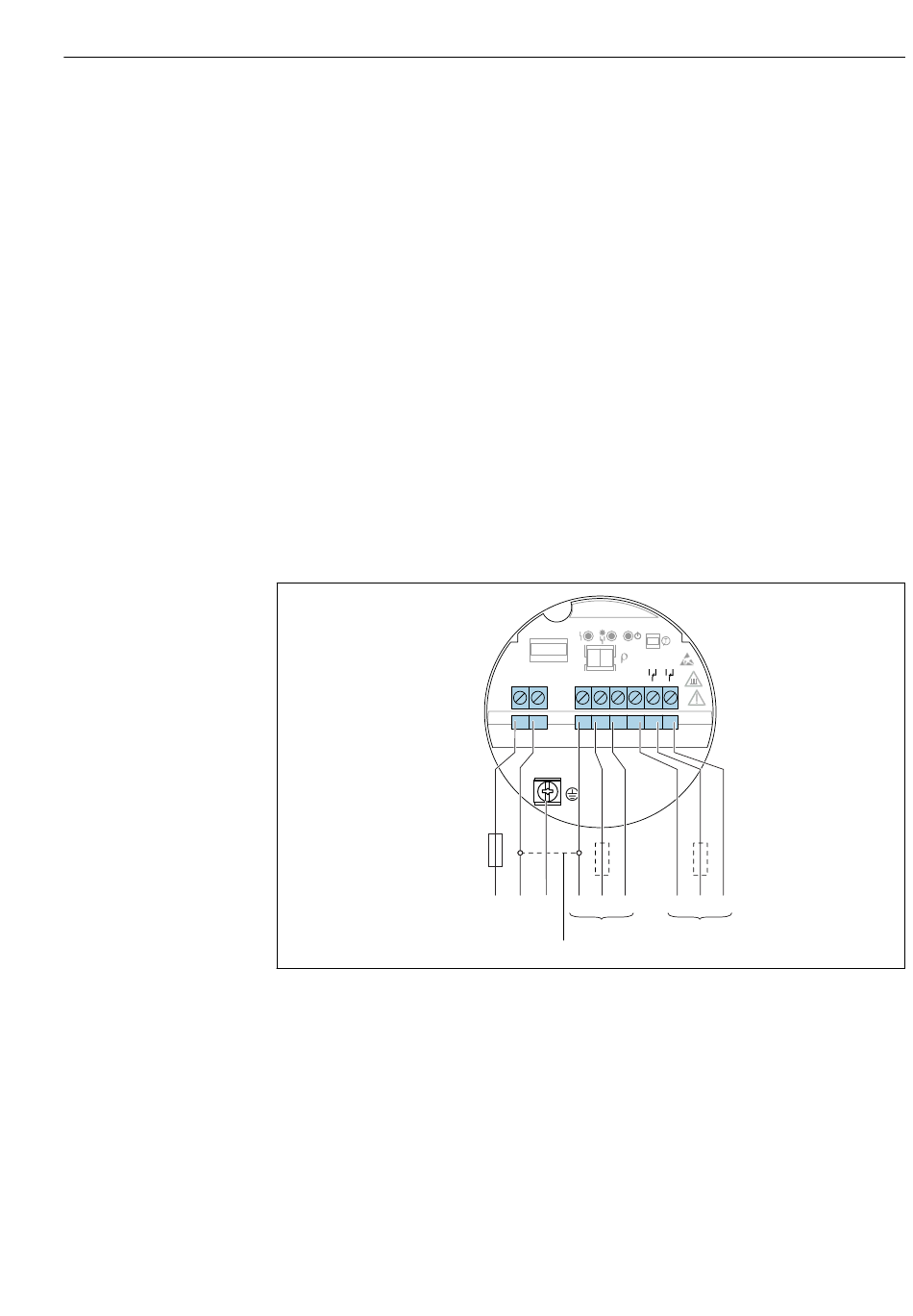

Asignación de terminales
0.5 A
 22 Conexión universal de corriente con salida de relé, módulo de la electrónica FEL64
1 Cuando está puenteada, la salida de relé trabaja con lógica NPN
2 Carga conectable
COM
MAX >0,7
3 5
U = 19...55 V DC
MIN >0,5
~ ~
U 19...253 V AC
L1 N 4
1 2 3 4 5 6 7
L1 N PE NO C NC
L+ L-
2
1
Conexión eléctrica
6 8
7
8
NO C NC
2
A0036062
23
