Salida De Impulso/Frecuencia; Salida De Conmutación; Salida De Pulso Doble - Endress+Hauser Proline Promag P 300 HART Manual De Instrucciones

Proline Promag P 300 HART
Endress+Hauser

Salida de impulso/frecuencia

1
12345

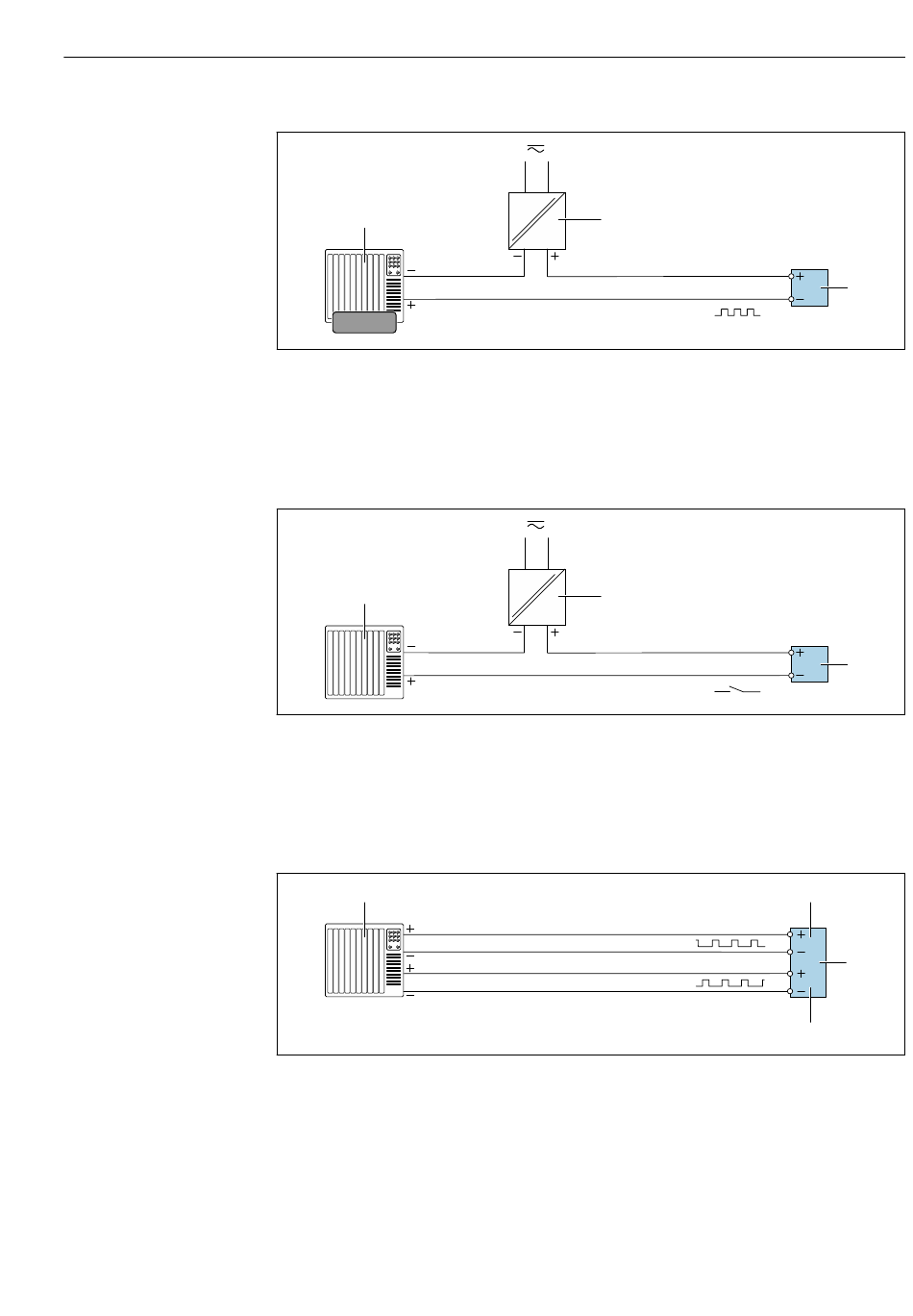

 17 Ejemplo de conexión de salida de impulsos /frecuencia (pasiva)
1 Sistema de automatización con entrada de impulsos/frecuencia (p. ej., PLC)
2 Fuente de alimentación
3 Transmisor: observe los valores de entrada →  174
Salida de conmutación
1
 18 Ejemplo de conexión de una salida de conmutación (pasiva)
1 Sistema de automatización con entrada de corriente (p. ej., PLC)
2 Fuente de alimentación
3 Transmisor: observe los valores de entrada →  174

Salida de pulso doble

1
 19 Ejemplo de conexión de una doble salida de pulsos (activa)
1 Sistema de automatización con doble entrada de pulsos (p. ej., PLC)
2 Transmisor: observe los valores de entrada →  175
3 Salida de pulso doble
4 Salida de pulsos doble (esclavo), desplazamiento de fase
Conexión eléctrica
2
2
3
A0028761
3
A0028760
3
2
4
A0029280
47
