KA01442D/23/ES/01.20
71500979
2020-09-17
Products
Manual de instrucciones
abreviado

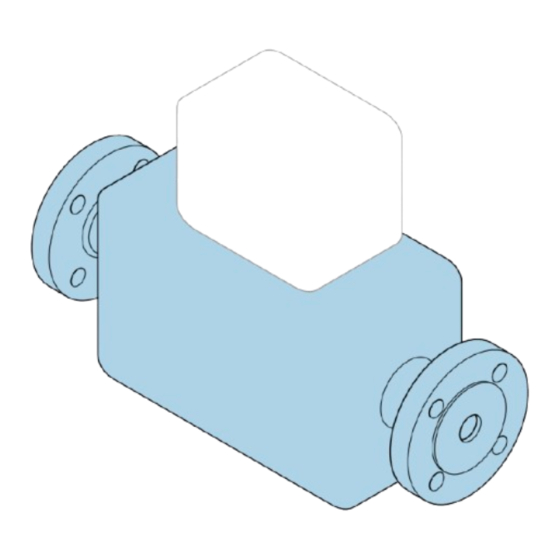

Proline t-mass F
Sensor caudalimétrico másico por dispersión
térmica
Se trata de un manual de instrucciones abreviado; sus
instrucciones no sustituyen al manual de instrucciones del
equipo.
Manual de instrucciones abreviado, parte 1 de 2: Sensor
Contiene información acerca del sensor.
Manual de instrucciones abreviado, parte 2 de 2: Transmisor
→ 3.
Solutions
Services
Publicidad
Tabla de contenido
Manuales relacionados para Endress+Hauser Proline t-mass F
Resumen de contenidos para Endress+Hauser Proline t-mass F
- Página 1 Services KA01442D/23/ES/01.20 71500979 2020-09-17 Manual de instrucciones abreviado Proline t-mass F Sensor caudalimétrico másico por dispersión térmica Se trata de un manual de instrucciones abreviado; sus instrucciones no sustituyen al manual de instrucciones del equipo. Manual de instrucciones abreviado, parte 1 de 2: Sensor Contiene información acerca del sensor.
- Página 2 Proline t-mass F Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Página 3: Documentación Adicional Sobre El Equipo
El "Manual de instrucciones abreviado, parte 2: Transmisor" está disponible a través de: • Internet: www.endress.com/deviceviewer • Teléfono móvil inteligente/tableta: Endress+Hauser Operations App Puede encontrar información detallada sobre el equipo en el manual de instrucciones y en la documentación adicional: •... -
Página 4: Tabla De Contenido
Índice de contenidos Proline t-mass F Índice de contenidos Sobre este documento ............5 Símbolos empleados . -
Página 5: Sobre Este Documento
Proline t-mass F Sobre este documento Sobre este documento Símbolos empleados 1.1.1 Símbolos de seguridad PELIGRO Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, pueden producirse lesiones graves o mortales. ADVERTENCIA Este símbolo le advierte de una situación peligrosa. Si usted no evita la situación peligrosa, ello podrá... -
Página 6: Símbolo De Comunicaciones
Sobre este documento Proline t-mass F Símbolo Significado Tierra de protección (PE) Un terminal que debe conectarse con tierra antes de hacer cualquier otra conexión. Los bornes de tierra se sitúan dentro y fuera del equipo: • Borne de tierra interno: conecta la tierra de protección a la red principal. -
Página 7: Instrucciones Básicas De Seguridad
Proline t-mass F Instrucciones básicas de seguridad Instrucciones básicas de seguridad Requisitos que debe cumplir el personal El personal debe cumplir los siguientes requisitos para el desempeño de sus tareas: ‣ El personal especializado cualificado y formado debe disponer de la cualificación correspondiente para esta función y tarea específicas. -
Página 8: Seguridad En El Lugar De Trabajo
Verificación en casos límite: ‣ En los casos de que el fluido sea especial o un producto de limpieza, Endress+Hauser proporcionará gustosamente asistencia en la verificación de la resistencia a la corrosión de los materiales en contacto con el fluido, pero no proporcionará ninguna garantía ni asumirá... -
Página 9: Fiabilidad
Cumple las normas de seguridad y los requisitos legales pertinentes. Cumple también con las directivas de la UE enumeradas en la Declaración CE de conformidad específica del instrumento. Endress+Hauser lo confirma dotando al instrumento con la marca CE. Seguridad TI Nuestra garantía es válida solo si el equipo está... -
Página 10: Recepción De Material E Identificación Del Producto
• Si no se cumple alguna de las condiciones, póngase en contacto con el centro de ventas de Endress+Hauser de su zona. • En el caso de algunas versiones del equipo, el CD-ROM no se incluye en el suministro. -
Página 11: Identificación Del Producto
Viewer (www.es.endress.com/deviceviewer): Se muestra toda la información sobre el equipo. • Introduzca el número de serie indicado en la placa de identificación en la Endress+Hauser Operations App o escanee el código matricial 2D (código QR) de la placa de identificación con la Endress+Hauser Operations App: Se muestra toda la información sobre el equipo de... -
Página 12: Transporte Del Producto
Almacenamiento y transporte Proline t-mass F ‣ Guarde el equipo en un lugar seco y sin polvo. ‣ No lo guarde en el exterior. Transporte del producto Transporte el instrumento hasta el punto de medida manteniéndolo dentro del embalaje original. -
Página 13: Equipos De Medición Con Orejetas Para Izar
Proline t-mass F Instalación 4.2.2 Equipos de medición con orejetas para izar ATENCIÓN Instrucciones especiales para el transporte de equipos sin orejetas para izar ‣ Para el transporte del dispositivo, utilice únicamente las orejetas para izar dispuestas en el mismo o bien bridas . - Página 14 Instalación Proline t-mass F Orientación Recomendación Orientación vertical A0015591 Orientación horizontal, cabezal del transmisor arriba A0015589 Orientación horizontal, cabezal del transmisor abajo A0015590 Orientación horizontal, cabezal del transmisor a un lado A0015592 Orientación inclinada, cabezal del transmisor abajo A0015773 En el caso de gases saturados o impuros, es preferible la orientación vertical a fin de minimizar la condensación y el ensuciamiento.
- Página 15 Proline t-mass F Instalación A0023496 • Tras la instalación, la tubería no debe presentar suciedad ni partículas a fin de evitar que se dañen los sensores. • Para obtener más información → norma ISO 14511. Diámetro interno (internal diameter) Durante la calibración, el equipo se ajusta con las tuberías de entrada siguientes, según la conexión a proceso seleccionada.
- Página 16 Instalación Proline t-mass F Diámetro interno de la tubería de entrada [in] [in] Sch40 Sch80 3,30 3,07 4,22 4,03 3,82 Código de pedido para "Conexión a proceso", opción RAA "Rosca R EN10226-1/ISO 7-1" Código de pedido para "Conexión a proceso", opción NPT "Rosca MNPT, ASME"...
- Página 17 Proline t-mass F Instalación 15 × DN 2 × DN 25 × DN 2 × DN A0040190 A0040191 2 Reducción 3 Expansión 15 × DN 2 × DN 20 × DN 2 × DN A0039432 A0039433 4 Codo de 90°...
- Página 18 Instalación Proline t-mass F A0039507 8 El error medido adicional que cabe esperar sin placas acondicionadoras de caudal en función del tipo de interferencia y del tramo recto de entrada Error medido adicional (%) Tramo recto de entrada (DN) 2 codos de 90°...
- Página 19 Proline t-mass F Instalación 1 / 2 A0039539 Placa acondicionadora de caudal para versión de uno o ambos sentidos y detección de flujo invertido Placa acondicionadora de caudal adicional opcional para versión de ambos sentidos 5...10 × DN 2 × DN A0039425 ...
- Página 20 Instalación Proline t-mass F A0039508 10 Error medido adicional que cabe esperar con placas acondicionadoras de caudal en función del tipo de interferencia y del tramo recto de entrada Error medido adicional (%) Tramos rectos de entrada (DN) 2 codos de 90° en disposición tridimensional Expansión...
-
Página 21: Requisitos Del Entorno Y De Proceso
Si el equipo se instala al aire libre: Protéjalo de la radiación solar directa, sobre todo en regiones de clima cálido. Puede cursar el pedido de una tapa de protección ambiental a Endress+Hauser. Presión del sistema Las válvulas reductoras de presión y algunos sistemas de compresor pueden generar variaciones significativas en la presión de proceso que pueden distorsionar el perfil de flujo. -
Página 22: Calentamiento
Instalación Proline t-mass F A0039419 12 Aislamiento térmico con cuello extendido al aire libre Calentamiento AVISO ¡La electrónica puede sobrecalentarse debido a una temperatura ambiente elevada! ‣ Tenga en cuenta la temperatura ambiente máxima admisible para el transmisor. ‣... -
Página 23: Vibraciones
Proline t-mass F Instalación Vibraciones AVISO Las vibraciones intensas pueden dañar el equipo de medición. Como resultado se pueden producir daños en el equipo de medición o en las unidades de fijación. ‣ Preste atención a la información sobre la resistencia a vibraciones y golpes 5.1.3... -
Página 24: Montaje Del Equipo De Medición
Instalación Proline t-mass F Tapa de protección ambiental 213 (8.4) 203 (8.0) A0029552 14 Tapa de protección ambiental para Proline 500; unidad física mm (in) Montaje del equipo de medición 5.2.1 Herramienta requerida Para el sensor Para bridas y otras conexiones a proceso: herramienta correspondiente 5.2.2... -
Página 25: Montaje De La Caja Del Transmisor: Proline 500 - Digital
Proline t-mass F Instalación Instale el equipo de medición o gire la caja del transmisor de forma que las entradas de cables no señalen hacia arriba. A0029263 5.2.4 Montaje de la caja del transmisor: Proline 500 – digital ATENCIÓN Temperatura ambiente demasiado elevada. - Página 26 Instalación Proline t-mass F ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051 15 Unidad física mm (in) Endress+Hauser...
-
Página 27: Montaje En Pared
Proline t-mass F Instalación Montaje en pared 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054 16 Unidad física mm (pulgadas) Depende del código de producto para "Caja del transmisor" Código de producto para "Caja del transmisor" • Opción A, aluminio recubierto: L =14 mm (0,55 in) •... -
Página 28: Eliminación
RAEE como residuos urbanos no seleccionados. No tire a la basura los productos que llevan la marca de residuos urbanos no seleccionados. En lugar de ello, devuélvalos a Endress+Hauser para su eliminación en las condiciones pertinentes. Desinstalación del instrumento de medida Desconecte el equipo de la fuente de alimentación. - Página 29 Proline t-mass F Eliminación Tenga en cuenta lo siguiente a la hora del desguace: ‣ Observe las normas nacionales. ‣ Separe adecuadamente los componentes para su reciclado. Endress+Hauser...
- Página 32 *71500979* 71500979 www.addresses.endress.com...
