Resumen de contenidos para Potermic LWG 2000
- Página 1 Ficha técnica • • • • • • • •...
-
Página 2: Tabla De Contenido
Instrucciones par el montaje y el funcionamiento Dispositivo de aviso de fuga tipo LWG 2000 Sistema de detección de fugas/dispositivo de notificación de averías ÍNDICE DE CONTENIDO ACERCA DE ESTAS INSTRUCCIONES ....................1 ADVERTENCIAS DE SEGURIDAD ......................2 ADVERTENCIAS DE SEGURIDAD RELACIONADAS CON EL PRODUCTO .......... 2 INFORMACIÓN GENERAL DEL PRODUCTO .................. -
Página 3: Advertencias De Seguridad
Fallo de funcionamiento por inundación. • El dispositivo de aviso de fuga tipo LWG 2000 no es apto para el montaje en zonas de riesgo y con posibilidad de inundación. • Cambie el dispositivo de aviso de fuga tipo LWG 2000 en caso de inundación. -
Página 4: Uso Previsto
SVTI n.º KVU 321.016.15. • Equipo eléctrico para uso doméstico y usos similares según EN 60335-1. El dispositivo de aviso de fuga tipo LWG 2000 cumple los siguientes requisitos de EN 13160-1: • Activación de la alarma en caso de fuga o fallo de funcionamiento. -
Página 5: Uso No Conforme Al Previsto
Dispositivo de aviso de fuga tipo LWG 2000 • soluciones acuosas de sales inorgánicas no oxidantes con un valor de pH entre 6 y 8 • otros líquidos contaminantes del agua no inflamables u otros líquidos contaminantes del agua no combustibles y líquidos combustibles con un punto de inflamación >55 °C con certificado: Certificado de funcionamiento tras comprobación a cargo del fabricante: introducir la sonda... -
Página 6: Cualificación De Los Usuarios
Dispositivo de aviso de fuga tipo LWG 2000 CUALIFICACIÓN DE LOS USUARIOS El MONTAJE, la PUESTA EN SERVICIO, el MANTENIMIENTO y la REPARACIÓN de este producto únicamente deben encargarse a aquellas empresas que estén especializadas en estas tareas de conformidad con el art. 62 de la normativa AwSV. Ello no será aplicable si la instalación está... -
Página 7: Montaje
Ejemplo de uso: dispositivo de aviso de fuga tipo LWG 2000 con cuatro posibles situaciones de montaje para una sonda. Sonda en cada tanque con bandeja colectora integrada de un sistema de batería de depósitos. -
Página 8: Conexión Eléctrica

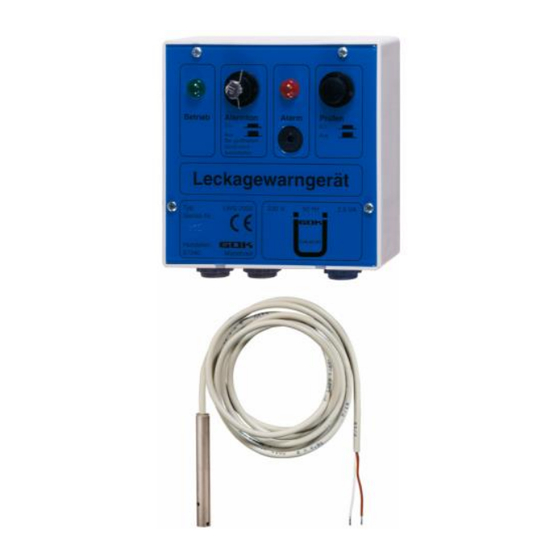

Dispositivo de aviso de fuga tipo LWG 2000 Fijación del indicador Extraer el indicador del embalaje. Comprobar la integridad, la presencia de daños, las inscripciones y los marcados. Soltar los 4 tornillos de la placa frontal del indicador. Quitar la placa frontal del indicador. - Página 9 Dispositivo de aviso de fuga tipo LWG 2000 Lámpara "Funcionamiento" Botón "Sonido de alarma" Lámpara "Alarma" Zumbador de sonido de alarma Botón Comprobación Racor para paso de cables Borne de conexión para "Red" Borne de conexión para "Alarma" adicional Borne de conexión para sonda A través del borne de conexión "Red"...
- Página 10 Dispositivo de aviso de fuga tipo LWG 2000 Sonda: modelo de montaje del tanque También se pueden usar otros modelos de sonda (montaje del tanque, específico del cliente). En su caso, tener en cuenta el correspondiente manual de instrucciones específico del cliente.
-
Página 11: Pusta En Servicio
Dispositivo de aviso de fuga tipo LWG 2000 Conexión del contacto de relé sin potencia en el visor digital Tensión de conmutación máxima 250 V CA 50 Hz 230 V 110 V 60 V 24 V Tipo de corriente CA (corriente... -
Página 12: Control De Funcionamiento
Dispositivo de aviso de fuga tipo LWG 2000 CONTROL DE FUNCIONAMIENTO Pulsando y manteniendo pulsado el botón "Comprobación" se puede controlar la función de alarma en el modo de supervisión. Indicación de LED rojo "Alarma" y sonido de alarma. Una vez que se suelta el botón, desaparecerá el mensaje de alarma. -
Página 13: Solución De Problemas
Dispositivo de aviso de fuga tipo LWG 2000 SOLUCIÓN DE PROBLEMAS Señales de error durante el funcionamiento Señal de error Medida que debe tomarse El LED rojo "Alarma" y el LED verde Enviar el aparato al fabricante para su "Funcionamiento" no se iluminan al comprobación. -
Página 14: Datos Técnicos
Dispositivo de aviso de fuga tipo LWG 2000 DATOS TÉCNICOS Visor digital Equipo eléctrico según EN 60335-1 • Categoría de sobretensión III • Grado de suciedad 2 • Equipo de clase de protección I Tensión de alimentación 230 V CA (50 – 60) Hz de ± 10 % a 15 % Consumo de potencia P Máx. -
Página 15: Lista De Accesorios
LISTA DE ACCESORIOS Denominación del producto N.º de pedido Dispositivo de aviso de fuga tipo LWG 2000 con visor digital, sonda de 15 073 00 longitud estándar de 2 m y kit de montaje Visor digital para dispositivo de aviso de fuga tipo LWG 2000 15 073 01 Sonda del depósito para montar en tanques con dispositivo de retención... - Página 16 • El número de sondas (sensores) del sistema debe corresponder al número previsto de cavidades en el espacio de fugas. Si el número de cavidades es mayor de 1: número de LWG 2000 o uso de LWG 2005 para hasta 5 sondas.
- Página 17 Certificado de montaje de la empresa especializada • Debe estar en posesión del explotador de la instalación. • Es importante para posibles reclamaciones de garantía. Dispositivo de aviso de fuga tipo LWG 2000 Con el presente documento confirmo el montaje correcto del ...
