Componentes del panel posterior de Backup Exec 3600R3 Appliance
Un (1) puerto del módulo de administración remota (RMM)
■
Nota: El puerto RMM también es utilizado por el soporte técnico de Symantec.
Los ventiladores del sistema y las conexiones de energía de CA están ubicados a
la izquierda del panel posterior. Symantec recomienda conectar ambos módulos
de energía a la fuente de alimentación de CA principal. Si un módulo o una fuente
de alimentación falla, el segundo módulo mantiene el suministro de energía al
sistema sin interrupciones.

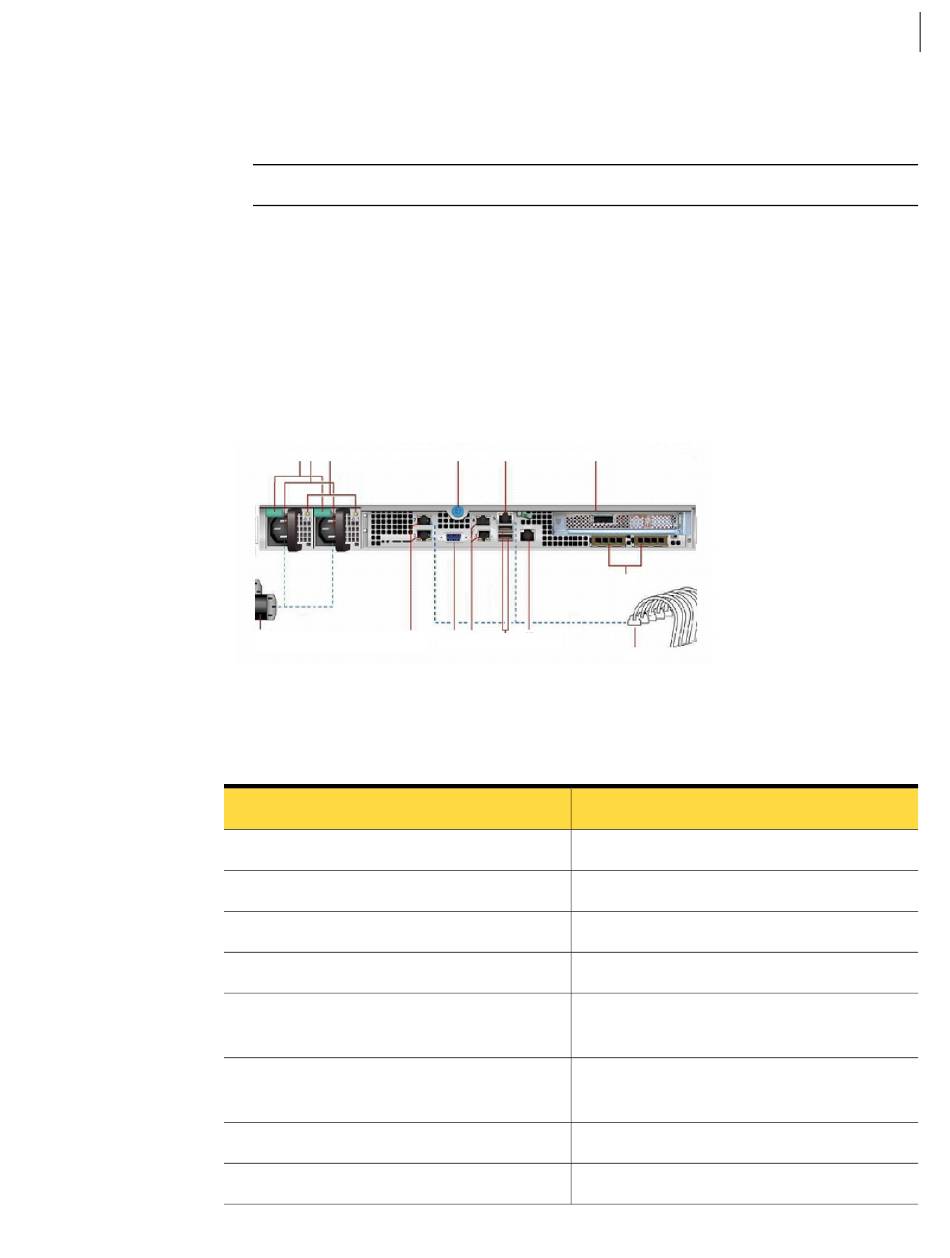

Figura 2-2
1 2 3
7
En la siguiente lista, se identifican los componentes del panel posterior.
Componentes del panel posterior de Backup Exec 3600R3 Appliance
Tabla 2-1
Etiqueta
1
2
3
4
5
6
7
8
Componentes de hardware de Backup Exec 3600 R3 Appliance
Panel posterior de Backup Exec 3600 R3 Appliance
5
4
8 9 10
11 12
Descripción
Bloqueadores de suministro de energía
Tomacorrientes
LED de suministro de energía
Tornillo de pulgar de cubierta superior
Puerto del módulo de administración remota
(RMM)
Ranura de conexión en placa de expansión
PCI 3 con tarjeta SAS HBA
Cables de alimentación
Puertos Ethernet (eth) 0 y 1
6
14
13
