Instalación
24
Diámetro de la tubuladura (ØD)
40 ... 50 mm (1,6 ... 2 in)
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥150 mm (6 in)
1) Si la tubuladura es más larga, se prevé un menor rendimiento de la medición.
2) Opción 070 en estructura del producto
Tenga en cuenta las siguientes indicaciones si la antena no sobresale de la tubuladura:
• El extremo de la tubuladura debe ser liso y estar libre de rebabas. Si es posible, el
borde de la tubuladura debería ser redondeado.
• Se debe realizar un mapeado.
• Por favor, póngase en contacto con Endress+Hauser para aplicaciones con
tubuladuras superiores a las indicadas en la tabla.
6.2.3 Información relativa a las conexiones roscadas
• Al enroscar, girar solamente por la parte hexagonal del perno.
• Herramienta: Llave de boca 36 mm (sensor 3/4");
Llave de boca 55 mm (sensor 1 1/2")
• Par de apriete máx. admisible: 50 Nm (36 lbf ft)
6.3 Instalación: FMR62 - Antena de montaje enrasado
6.3.1 Alineación radial de la antena
Según la característica direccional, no es necesaria una alineación radial de la antena.

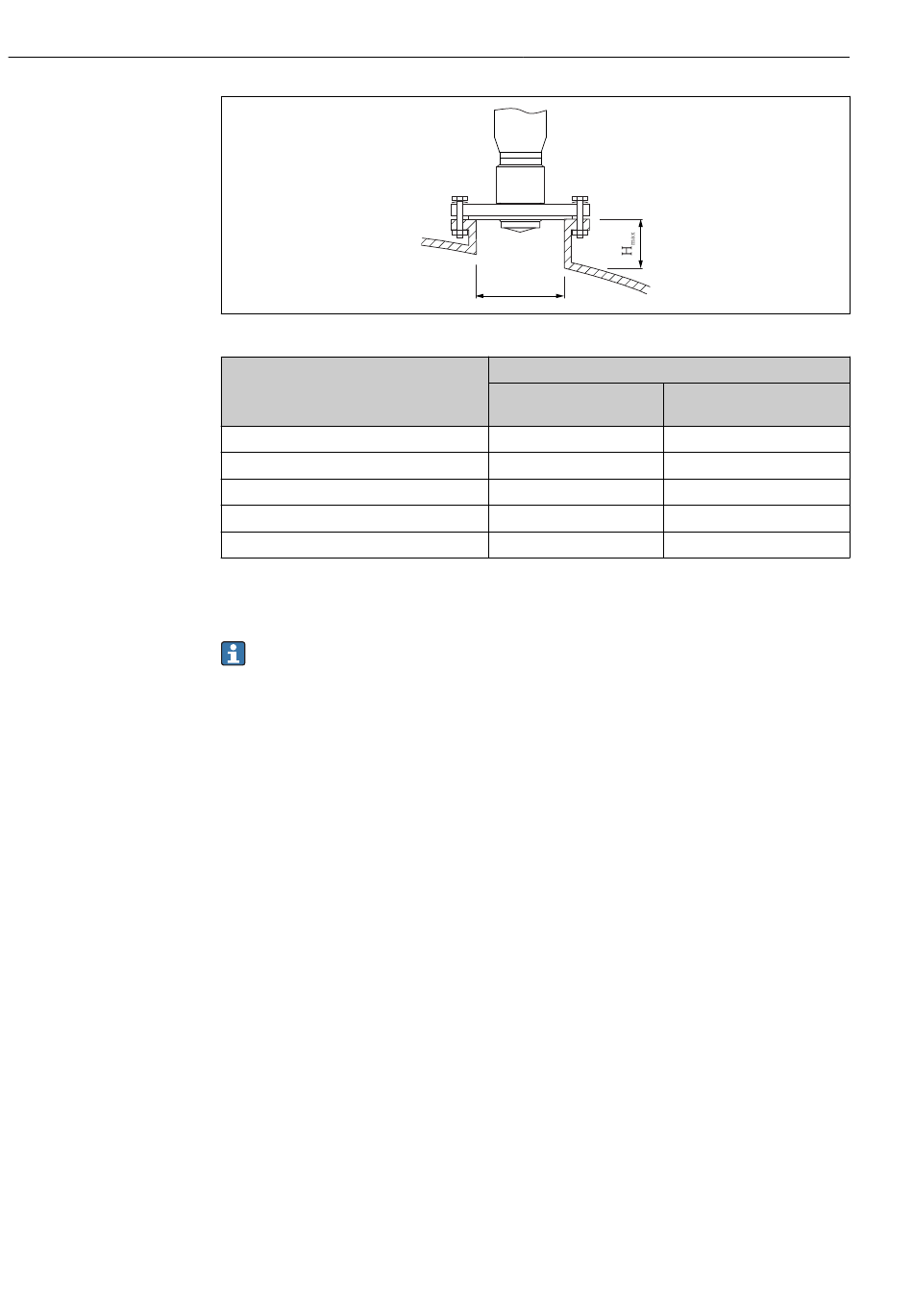

øD
Longitud máxima de la tubuladura (H
2)
Antena GE :
20 mm/2"
200 mm (8 in)
300 mm (12 in)
450 mm (18 in)
550 mm (22 in)
850 mm (34 in)
Micropilot FMR62 HART
A0032208
1)
)
máx
2)
Antena GF :
40 mm/1-1/2"
400 mm (16 in)
550 mm (22 in)
850 mm (34 in)
1 050 mm (42 in)
1 600 mm (64 in)
