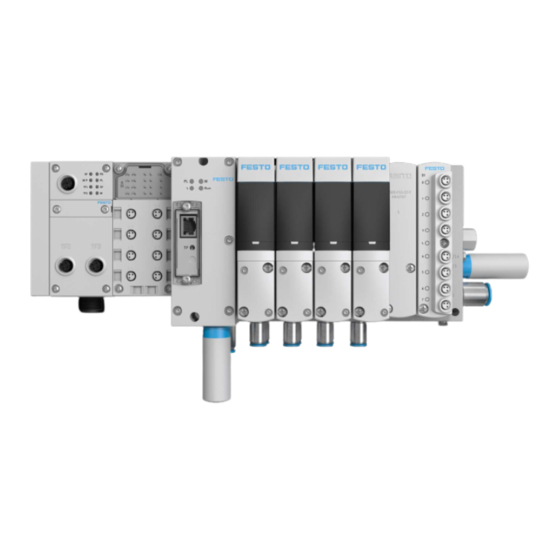

Festo VTEM Manual De Usario
Ocultar thumbs
Ver también para VTEM:
- Traducción del manual original (116 páginas) ,
- Manual de instrucciones (114 páginas) ,
- Manual del usuario (74 páginas)
Manuales relacionados para Festo VTEM
Resumen de contenidos para Festo VTEM
- Página 1 Motion Terminal VTEM Descripción Motion App #12 Diagnosis de fugas 8071865 2017-12 [8071868]...
- Página 2 VTEM Traducción del manual original VTEM-MA12-ES ® Firefox es una marca registrada del propietario correspondiente de la marca en determinados países. Festo – VTEM-MA12-ES – 2017-12 –...
-
Página 3: Tabla De Contenido
..............Festo – VTEM-MA12-ES – 2017-12 – Español... -
Página 4: Sobre Este Documento
Válvula para Motion Terminal VTEM a partir de la revisión 01 CTMM-S1-D-8E-M8-3 Módulo de entrada digital para Motion Terminal VTEM a partir de la revisión 01 CTMM-S1-A-8E-A-M8-4 Módulo de entrada analógico para Motion Terminal VTEM a partir de la revisión 01 Navegador Firefox a partir de la versión 38... -
Página 5: Función
El ID de la Motion App debe transferirse a través del área “Modo operativo de la válvula (valve mode)” de los datos de proceso (bits 5 … 0 en byte 0 (PDO)) para operar la Motion App en una válvula (è Descripción del Motion Terminal VTEM, función y parametrización). Descripción del funcionamiento Con la Motion App “Diagnosis de fugas”... -
Página 6: Estado Del Sistema Al Finalizar Y Cancelar La Diagnosis
Mediante la función neumática puede transferirse el significado de los términos a otros actuadores. Concepto Conexión (4) Conexión (2) Posición de conmutación de la válvula Extender/extendido A presión A descarga Retraer/retraído A descarga A presión Tab. 2.4 Festo – VTEM-MA12-ES – 2017-12 – Español... -
Página 7: Alimentación Y Escape
–90° … +90° 0° 1) Lista de los actuadores compatibles de Festo y de los valores correspondientes para el parámetro è Descripción de la función y parametrización del Motion Terminal VTEM 2) Antes de la puesta a punto de la Motion App debe cambiarse el valor por un valor admisible. -
Página 8: Diámetro Interior De Los Tubos Flexibles En (4)
4 … 10 mm 0,01 mm 400 … 1000 × 0,01 mm Tab. 2.11 Diámetro interior para tubos flexibles de Festo Ø exterior [mm] PUN-CM PUN-H PUN-V0 – PUN-V0-C PAN-MF PAN-R PFAN Tab. 2.12 Festo – VTEM-MA12-ES – 2017-12 – Español... -
Página 9: Tipo De Actuador
Margen dígito –32768 … +32767 –32768 … +32767 Tab. 2.13 Lista de los actuadores compatibles de Festo y de los valores correspondientes para el parámetro è Descripción de la función y parametrización del Motion Terminal VTEM 2.4.6 Carrera de accionamiento La carrera de accionamiento describe la carrera máxima del actuador sin tener en cuenta los topes mecánicos dentro... -
Página 10: Posición De Montaje Actuador
202 Máx. fuga admisible para estado “Crítico” Fuga adm. para “Advertencia”+ 1 dígito 60 l/h … 600 l/h - 1 dígito 1) (2) a carga, (4) a descarga 2) (4) a carga, (2) a descarga Tab. 2.17 Festo – VTEM-MA12-ES – 2017-12 – Español... -
Página 11: Masa Extendida ((4) A Carga, (2) A Descarga)
La diagnosis se controla a través de los bits 7 … 6 en byte 0 (PDO). Byte 0 PDO Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Festo – VTEM-MA12-ES – 2017-12 – Español... -
Página 12: Valor De Consigna
Byte 1 PDI Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Estado Bit 3 Bit 2 Dec. “Defectuoso” (rojo) “Crítico” (naranja) “Advertencia” (amarillo) “Bueno” (verde) Tab. 2.26 Festo – VTEM-MA12-ES – 2017-12 – Español... -
Página 13: Valor Real 1 Y 2 (Actual Value 1, Actual Value 2)
–32768 … +32767 × 1 l/h 16 bit entero con 3 … 2 signo –32768 … +32767 l/h 0,1 l/h –32768 … +32767 × 1 l/h 16 bit entero con 5 … 4 signo Tab. 2.28 Festo – VTEM-MA12-ES – 2017-12 – Español... -
Página 14: Apéndice Técnico
Valores característicos Precisión absoluta Volumen pequeño: 0,01 l [l/h] ±10 Volumen grande: 5 l [l/h] ±15 Cilindro pequeño: ADN-25-50-A-P-A [l/h] ±10 Cilindro grande: DSBC-63-500-PPVA-N3 [l/h] ±10 Precisión de repetición [l/h] ±10 Tab. A.1 Festo – VTEM-MA12-ES – 2017-12 – Español... - Página 16 Copyright: Festo AG & Co. KG Ruiter Straße 82 73734 Esslingen Alemania Phone: +49 711 347-0 Fax: +49 711 347-2144 e-mail: Sin nuestra expresa autorización, queda terminantemente prohibida la repro ducción total o parcial de este documento, así como su uso indebido y/o service_international@festo.com...
