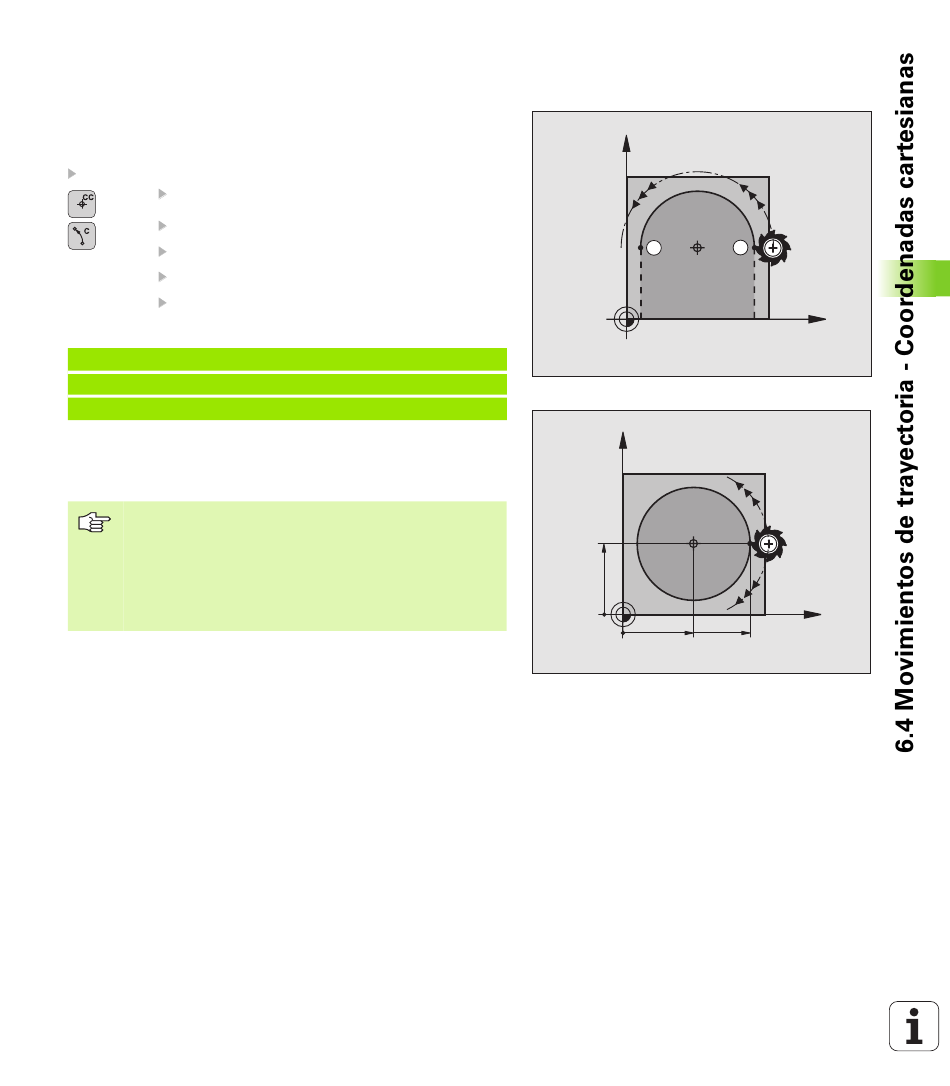

Trayectoria circular C alrededor del centro del
círculo CC
Antes de programar la trayectoria circular C hay que determinar el
centro del círculo CC. La última posición de la herramienta programada
antes de la frase C, es el punto de partida de la trayectoria circular.
Desplazar la hta. sobre el pto. de partida de la trayectoria circular
Coordenadas del punto central del círculo
Coordenadas del punto final del arco de círculo
Sentido de giro DR, en caso necesario:
Avance F
Función auxiliar M
Ejemplo de frases NC
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Círculo completo
Para el punto final se programan las mismas coordenadas que para el
punto de partida.
El punto de partida y el punto final deben estar en la
misma trayectoria circular.
Tolerancia de introducción: hasta 0,016 mm (se
selecciona mediante MP7431).
Círculo más pequeño que puede realizar el TNC:
0,0016 µm.
HEIDENHAIN iTNC 530
Y
E S
CC
Y
CC
25
25 45
X
DR+
DR–
X
