Memograph M, RSG45
6.3.3 Ejemplo de conexión: Salida de tensión auxiliar utilizada como alimentación de
transmisor de sensores a 2 hilos

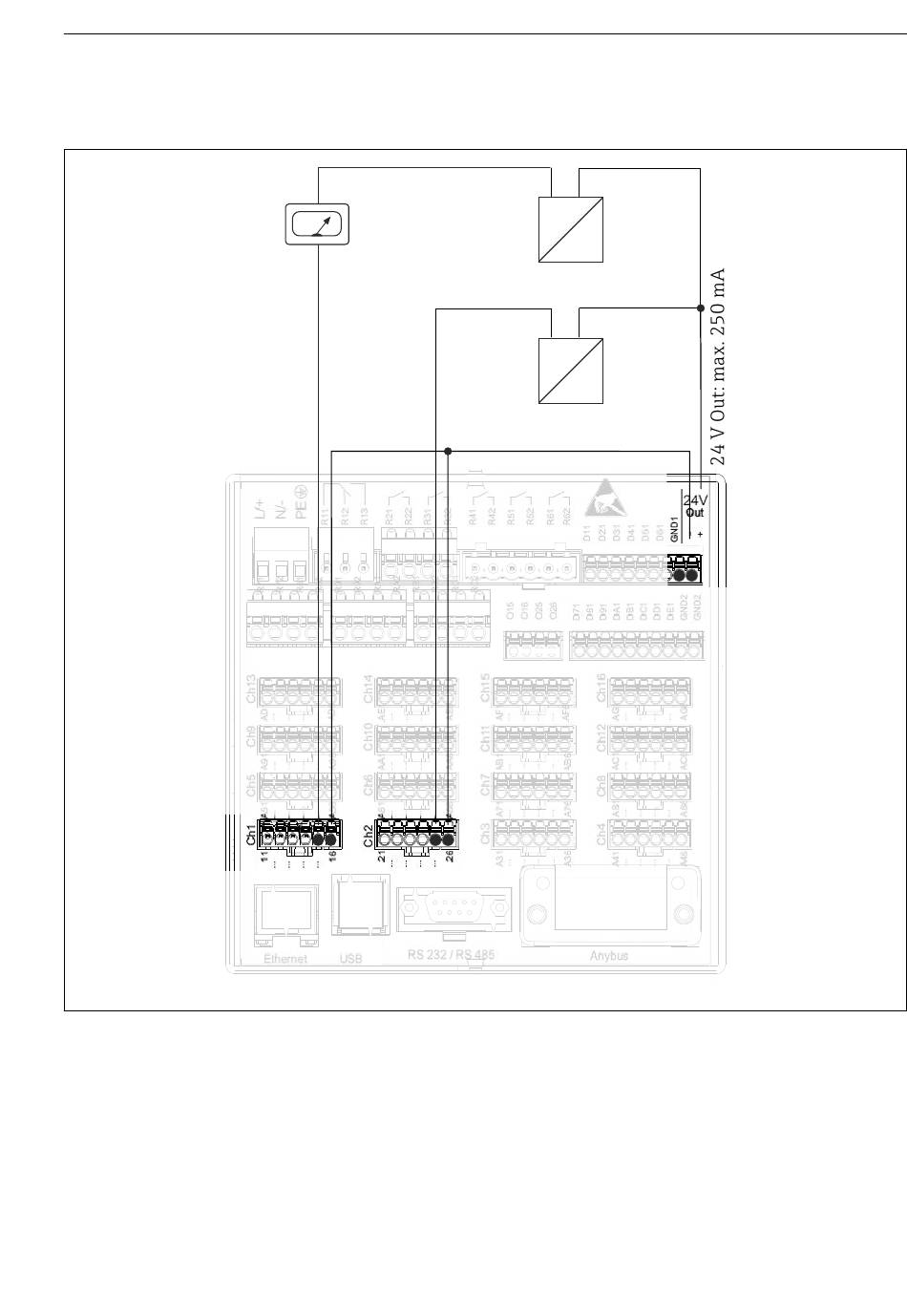

 7 Conexión de la salida de voltaje auxiliar cuando ésta se utiliza como fuente de alimentación de un
transmisor de sensores a 2 hilos en el rango de medición de corriente
1 Sensor 1 (p. ej., Cerabar el de Endress+Hauser)
2 Sensor 2
3 Indicador externo (opcional) (p. ej., el RIA16 de Endress+Hauser)
Endress+Hauser
+
3
_
+
-
Y
2
+
-
+
Y
1
_
Conexiones eléctricas
A0024729
