1.2 INSTALACIÓN
El MAXinBOX FC 0-10V VALVE se conecta al bus KNX mediante el conector KNX
incorporado.
Una vez que el dispositivo se alimenta con tensión a través del bus, se podrá
descargar tanto la dirección física como el programa de aplicación asociado.
Este actuador no necesita fuente de alimentación externa, pues se alimenta
enteramente a través del bus KNX.
3
4
5
A continuación se describen los elementos principales del actuador:
Pulsador de Prog./Test (8): una pulsación corta sobre este botón sitúa al
dispositivo en modo programación. El LED asociado (5) se ilumina en rojo.
Nota: si este botón se mantiene pulsado en el momento en que se aplica la
tensión de bus, el dispositivo entra en modo seguro. El LED reacciona
parpadeando en rojo cada 0,5 segundos.
Salidas (6) y (2): puertos de salida para la inserción de los cables (pelados)
de los sistemas a controlar por el actuador (ver secciones 0, 2.4 y 2.5).
Deberá asegurarse la conexión por medio de los tornillos incorporados en la
placa.
http://www.zennio.com
1
2
8
6

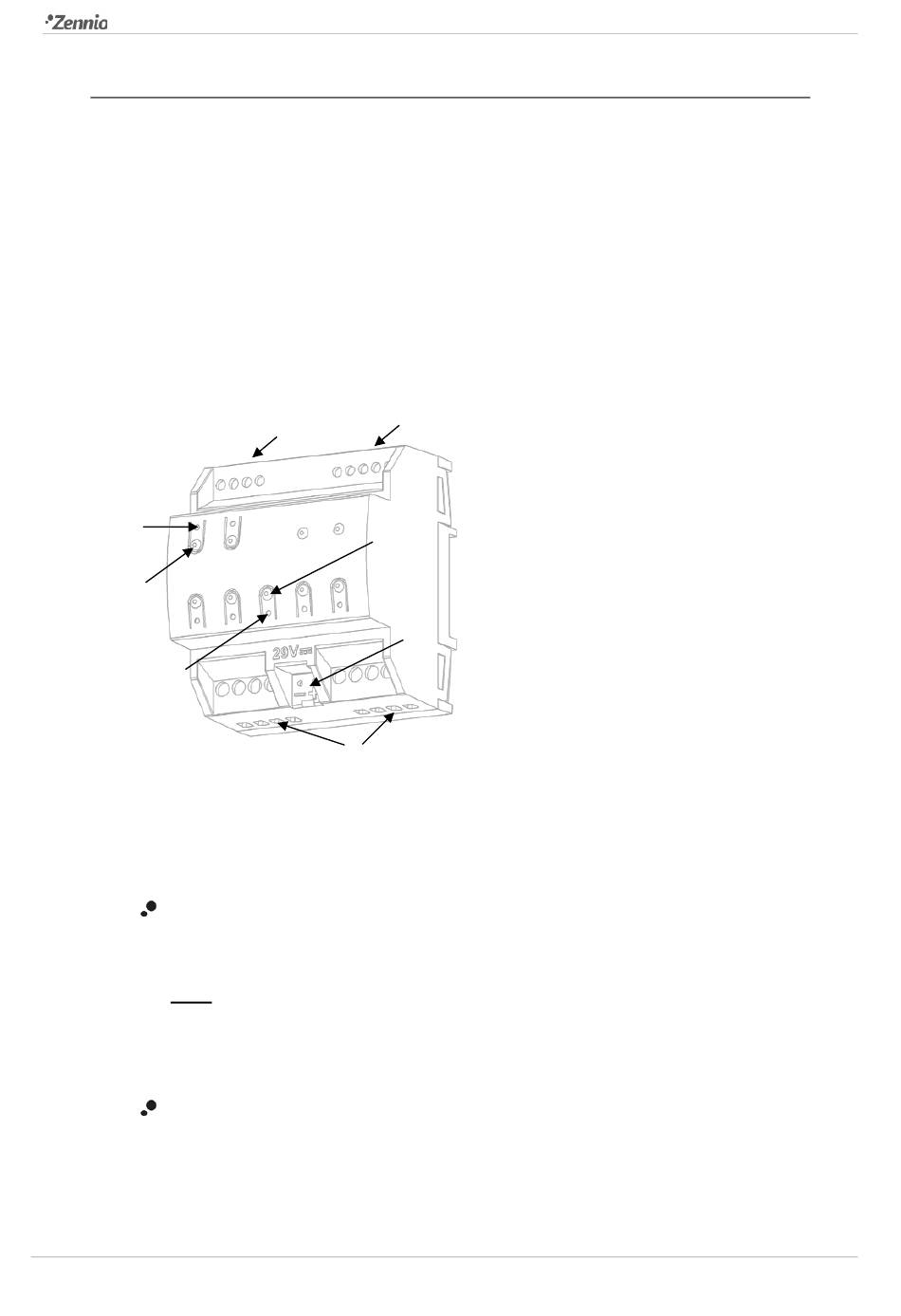

Figura 1 MAXinBOX FC 0-10V VALVE.
MAXinBOX FC 0-10V VALVE
1. Entradas multipropósito.
2. Salidas 0-10VDC.
3. LED indicador de salida.
4. Pulsador para control manual.
5. LED de Prog./Test.
6. Salidas binarias.
7. Conector de bus KNX.
8. Pulsador de Prog./Test.
Soporte técnico:
http://support.zennio.com
