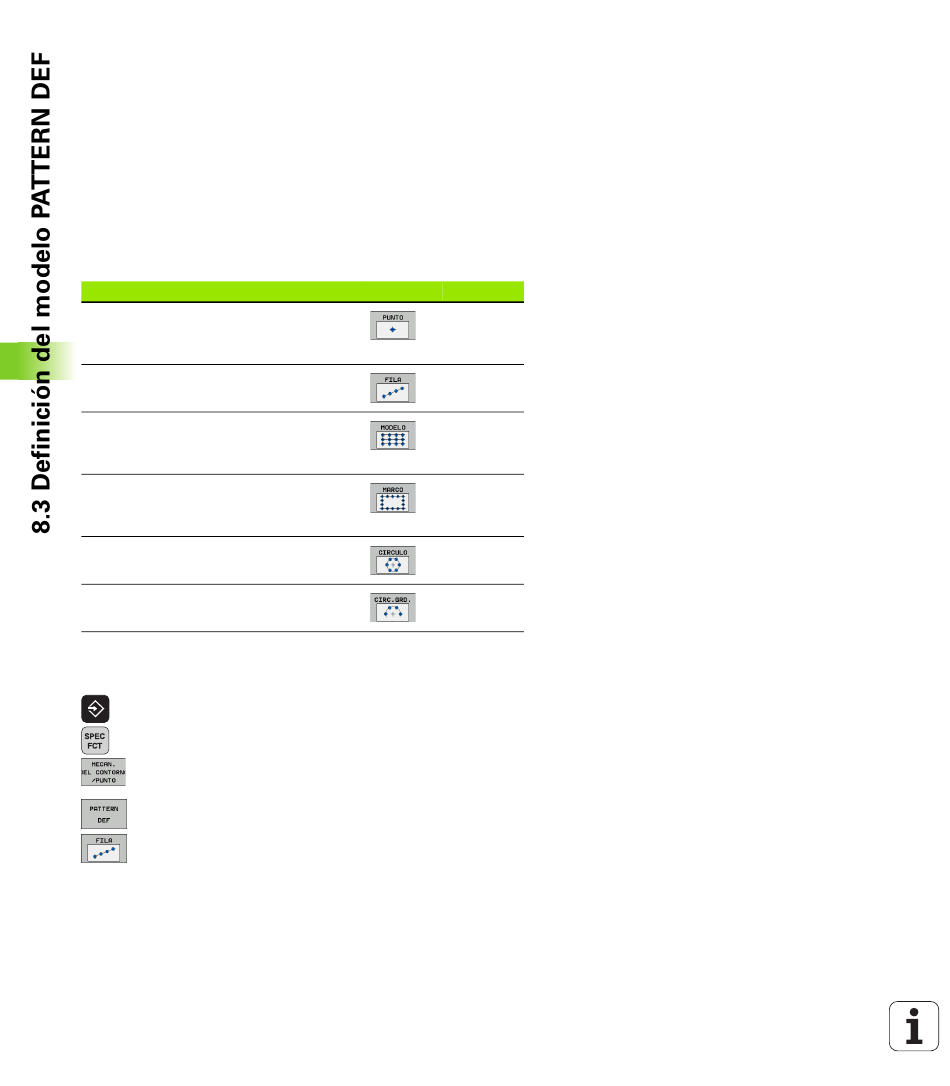

8.3 Definición del modelo PATTERN

Con la función PATTERN DEF se pueden definir de forma sencilla

modelos de mecanizado regulares, a los cuales se puede llamar con la

función CYCL CALL PAT. Al igual que en las definiciones de ciclo, en la

definición del modelo tambien se dispone de figuras auxiliares, que

ilustran el correspondiente parámetro de introducción.

Se dispone de los siguientes modelos de mecanizado:

Figuras de mecanizado

Definición de 9 posiciones de

mecanizado cualesquiera

Definición de una fila única, recta o girada

Definición de un modelo único, recto,

girado o deformado

Definición de un marco único, recto,

girado o deformado

Definición de un círculo completo

CIRCULO GRADUADO

Definición de un círculo graduado

Seleccionar el modo Memorizar/Editar

Seleccionar funciones especiales

Seleccionar funciones para mecanizados de contorno

Abrir la frase PATTERN DEF

Seleccionar el modelo de mecanizado deseado, p. ej.

Introducir las definiciones necesarias, confirmar con la

8 Programación: Ciclos
