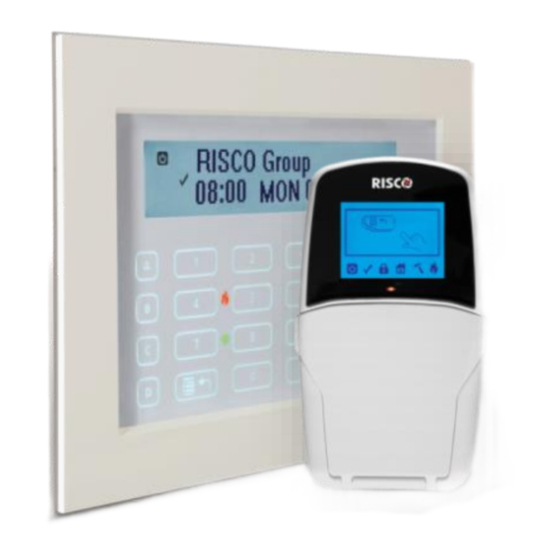

RISCO Group LightSYS 2 Manual De Usario
  1. Manuales
  2. Marcas
  3. RISCO Group Manuales
  4. Sistema de Seguridad
  5. LightSYS 2
  6. Manual de usario
RISCO Group LightSYS 2 Manual De Usario

RISCO Group LightSYS 2 Manual De Usario

Ocultar thumbs Ver también para LightSYS 2:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
1

Publicidad

Tabla de contenido
loading

Manuales relacionados para RISCO Group LightSYS 2

Resumen de contenidos para RISCO Group LightSYS 2

  • Página 2 LightSYS 2 – Sistema Híbrido Flexible...
  • Página 3 LightSYS 2 – Sistema Híbrido Flexible Armado y Notificaciones instantaneas desarmado remoto y video en vivo Intrusión Seguridad Cuidado de los ancianos...

  • Página 4: Especificaciones

    Especificaciones 50 Zonas (Cableadas, Inalámbricas o Risco Bus en cualquier combinación 4-32 Salidas Programables 4 Particiones Registro de 500 LightS 30 Códigos de eventos Usuarios Resistencias de Fin de 16 Destinos Números Privados Línea seleccionables Teclados 4 Cableados o inalámbricos de doble vía delgados 16 Llaveros inalámbricos 8 Lectores de proximidad...

  • Página 5: Componentes Principales

    Componentes Principales...
  • Página 6 Gabinete Gabinete de Policarbonato Ensamble flexible Click&play Permite la instalación de 2 accesorios...
  • Página 7 Teclados LCD Gráfico con retroiluminación Azul Doble Tamper Usa código o tag de proximidad El sistema soporta hasta 4 teclados Tres combinaciones de teclas de emergencia Teclados Touch, Blanco o Negro...

  • Página 8: Placa Principal

    Placa Principal...
  • Página 9 Modulos IP y GSM/GPRS Modulo IP Modulo Plug-in GSM/GPRS Plug-in...

  • Página 10: Conexión

    Conexión PSTN y Bus PSTN Conexión Via BUS...

  • Página 11: Protección Contra Descargas

    Protección contra descargas Protección contra rayos...

  • Página 12: Resistencia De Zonas

    Resistencia de Zonas Seleccionable Resistencia de fin de línea Para actualizaciones: No hay seleccionable necesidad de cambiar resistencias RFL dentro detectores instalados...

  • Página 13: Expansor Inalámbrico De 2-Vías

    Expansor Inalámbrico de 2-vías Permite hasta 32 zonas inalámbricas y 16 llaveros de código rotativo Flexibilidad total de zonas Cobertura. Hasta 2 expansores por panel Incluye 2 salidas cableadas (1A) Puede montarse dentro del gabinete principal...
  • Página 14 Risco Bus Todos los detectores se pueden instalar en serie utilizando un cableado de 4 hilos Reduce drasticamente el tiempo de instalación, disminuye la distancia del cableado y el mantenimiento en sitio Soporta Test del Bus y sus componentes...
  • Página 15 Risco Bus Terminal del Bus Cableado Simplificado Ahorro de Tiempo y Dinero Programación, Control y Diagnósticos remotos +12V DC Alimentación para módulos y detectores en el bus (Aux) 0V Común para módulos y detectores (COM) RS 485 DATA clock Enviar ajustes, Recibir eventos y leer diagnósticos RS 485 DATA...
  • Página 16 Test del Bus Respuesta El problema está aqui Respuesta Respuesta...

  • Página 17: Herramientas De Programación

    Herramientas de programación...

  • Página 18: Aplicación Para Smartphones

    Aplicación para Smartphones Permite que el usuario controle su alarma Facil de instalar y usar en el teléfono Disponible para teléfonos Android y Iphone...

  • Página 19: Aplicación Web

    Aplicación Web...
  • Página 20 LightSYS 2 - Beneficios Verificación de Fácil de vender Fácil de instalar y Flexible Video en Vivo con Smartphone Soportar Instalación de Modulos de comunicacion Detectores cableados, Snap-in en Bus o Inalámbricos en cualquier Amplia gama de accesorios Cámaras IP integradas combinación...

  • Página 22: Instalación

    Instalación...

  • Página 23: Flujo De Instalación

    Flujo de Instalación Verificar Pre Instalación del Plan de Instalación requisitos Panel Instalación y Instalación de enrolamiento de Test de instalación detectores detectores del sistema cableados inalámbricos Configuración del Registración en sistema Risco Cloud...

  • Página 24: Prerequisitos De Ubicación En Sitio

    Prerequisitos de ubicación en sitio Conexión Eléctrica Configuración IP: Conexión a Internet Configuración PSTN: Conexión Telefónica Configuración GSM/GPRS: CoberturaGSM, Paquete de datos...
  • Página 25 Cual es la mejor ubicación? Ubicado centralmente Buena recepción GSM entre los detectores Sin interferencias para Cerca de energía eléctrica dispositivos inalámbricos Cerca de una conexión Ubicado dentro de una telefónica o IP distancia audible...

  • Página 26: Inalámbricos: Puntos A Evitar

    Inalámbricos: Puntos a evitar Plataformas Aires metálicas Acondicionados Obstáculos Routers Elementos con Fuentes Movimiento Electromagnéticas...

  • Página 27: Instalando La Caja

    Instalando la Caja La Caja no es un accesorio, es una HERRAMIENTA Instalando en Pared Abriendo la Caja Instalando la Fuente Instalando el portafusible...
  • Página 28 Instalando la Caja La Caja no es un accesorio, es una HERRAMIENTA Instalando el panel en la Caja...
  • Página 29 Instalando la Caja La Caja no es un accesorio, es una HERRAMIENTA Instalando Expansores internos Instalando Módulos IP y GPRS Instalando la Batería...

  • Página 30: Ejercicio 1 - Ensamblando El Sistema

    Ejercicio 1 – Ensamblando el Sistema 1. Instalar en la caja del LightSYS los componentes del sistema así: Portafusible ii. Fuente de alimentación iii. Panel Manos a la Obra...

  • Página 31: Instalación Inicial Del Sistema

    Instalación inicial del sistema Encendido por primera vez Modo de programación de Instalador Bus Scan Bus Test...
  • Página 32 El Teclado • Es la interfaz visual para el usuario y el programador del sistema LightSYS ProSYS TouchScreen Función LightSYS RP128KCL RP128KP RP432KP Ingreso de valores alfanuméricos Ingreso a menú, Ir un nivel arriba o salir de menú Enter / Guardar, profundizar un nivel en el menú Moverse hacia abajo en las funciones del menú...

  • Página 33: El Teclado - Caracteres Para Etiquetas

    El Teclado – Caracteres para etiquetas...

  • Página 34: Primer Encendido Del Lightsys

    Primer Encendido del LightSYS 1. El Dip-Switch (Default) 2 y el DIP-Switch 4 (Bypass Tamper) deben estar en ON. 2. El teclado debe estar conectado. Aplicar energía a la unidad. 3. Presionar la tecla 4. Seleccionar el idioma. Navegue entre las opciones y presione 5.
  • Página 35 Primer Encendido del LightSYS 8. Luego de configurar los accesorios instalados, colocar el DIP-Switch 2 en posición OFF. 9. Presionar repetidamente hasta llegar al nivel mas alto del menú 10.Salir de programación en el item ‘0’ del menú. 11.Aceptar los cambios realizados con “S” cuando se pregunte.

  • Página 36: Reconocimiento De Periféricos

    Reconocimiento de periféricos • En el menú Instalador, ingrese a la opción Instalación>Dispositivos en Bus>Automático (Teclas rápidas • Presione para comenzar el Escaneo del Bus, el cual identificará todos los dispositivos en el RISCO Bus • Verifique que el teclado muestre todos los dispositivos conectados.
  • Página 37 Reconocimiento de periféricos NOTAS IMPORTANTES • Cuando se agrega un expansor de zonas, se debe definir la resistencia de fin de línea que se usaran. De fábrica, se utilizan resistencias de 2,2K para RFL y DRFL • Si se instala el Receptor Inalámbrico dentro de la caja del LightSYS, se debe definir “Bypass tamper de caja”...
  • Página 38 Video Demo...
  • Página 39 Ejercicio 2 – Primer Encendido NOTA: Cablear usando los agujeros pasacables de la caja para que se pueda cerrar en los próximos ejercicios 1. Conecte el teclado 2. Encienda por primera vez el sistema LightSYS 3. Reconozca los dispositivos conectados al bus y lístelos Manos a la Obra...

  • Página 40: Cableado Del Panel

    Cableado del panel Conector Dip-Switch de RS232 para Conector Conector para Módulo de Configuración Plug-In Tamper en Batería Módulo IP Placa 8 Zonas Cableadas con Auxiliar Tamper Resistencias Seleccionables de Sirena Contactos Secos Plug para 14,4VDC Relevo Hasta 800mA, 32 detectores en Bus Fuente 1,5A y módulos/Accesorios...

  • Página 41: Conectando Una Sirena

    Conectando una Sirena • Bell + - hasta 500mA • Si no se usa Tamper de sirena, colocar una resistencia de 2,2K enter Bell TMP y COM • Dip-Switch 1: escojer el tipo de sirena adecuado: – ON: Sirena – OFF: Parlante...
  • Página 42 Conexión de Zonas – RFL y DRFL DRFL...
  • Página 43 Salida UO1 • La salidaU01 esta conectada a un relevo que soporta hasta 1A. • Puede usarse para conectar sirenas de 30W (Consumo 900mA a 1,1A)

  • Página 44: Ejercicio 3 - Conectando El Sistema

    Ejercicio 3 – Conectando el Sistema 1. Conectar el expansor Inalámbrico al bus de Manos a la Obra datos 2. Conectar los módulos IP y GSM/GPRS al panel 3. Conectar la salida 1 (NC - C) a la entrada de la zona 8 4.

  • Página 45: Configuración Del Sistema

    Configuración del sistema Definir parámetros de zona Tipo Etiqueta Partición Sonido Tiempos Definir parámetros de comunicación Comunicación a la Comunicación a la Números Privados nube Definir parámetros del usuario final Números privados y detalles de Códigos de acceso del usuario contacto...

  • Página 46: Tipos De Pantallas De Programación

    Tipos de Pantallas de Programación • Pantalla de Ingreso de Información: Parámetro RET. ENT 1 Unidad: VALOR (Rango) Seg: (001-255) • Pantalla de opción: Cambia con Parámetro Controles PREGUNTA Armado Rápido Respuesta S / N...

  • Página 47: Programming Menu

    Programming Menu 1. Sistema 2. Zonas 3. Salidas 4. Codigos 5. Comunicacion 6. Audio 7. Instalacion 8. Dispositivos 0. Salir...
  • Página 48 Programming Menu Sistema 1. Tiempos 2. Zonas 2. Controles 3. Etiquetas 3. Salidas 4. Sonidos 4. Codigos 5. Comunicacion 5. Ajustes 6. Audio 6. Reloj Automatico 7. Instalacion 7. Info. Servicio 8. Dispositivos 8. Firmware Update 0. Salir...
  • Página 49 Programming Menu 1. Sistema 2. Zonas 1. Parametros 2. Test 3. Salidas 4. Codigos 3. Zonas Cruzadas 5. Comunicacion 6. Audio 7. Instalacion 8. Dispositivos 0. Salir...
  • Página 50 Programming Menu 1. Sistema 2. Zonas 3. Salidas 4. Codigos 5. Comunicacion 1. Modo 6. Audio 2. CRA 7. Instalacion 3. Configuration Soft. 8. Dispositivos 4. Numeros Privados 5. Nube 0. Salir...
  • Página 51 Programming Menu 1. Sistema 2. Zonas 3. Salidas 1. Teclado 4. Codigos 2. Mando 5. Comunicacion 6. Audio 3. Sirena 7. Instalacion 4. Lector Proximidad 5. Fuente 8. Dispositivos 0. Salir...

  • Página 52: Programación De Zonas

    Programación de Zonas • Una a Una: a la zona escogida se le configuran todos los parámetros en secuencia, antes de pasar a la siguiente zona: Etiqueta Partición Partición 1 2 3 4 S . . . Grupo Mover el cursor bajo la •...

  • Página 53: Ejercicio 4 - Programación Básica

    Ejercicio 4 – Programación Básica • El sistema Incluye: 1. Zona 1: Entrada Salida, “Entrada”, Respuesta: Largo, RFL 2. Zona 2: Int+Seguimiento de entrada, “Sala”, Respuesta Normal, DRFL 3. Zona 3: Instantánea, “Patio” o “Almacen” según corresponda, Zona en Bus 4.

  • Página 54: Instalación Dispositivos Inalámbricos

    Instalación dispositivos inalámbricos Realizar test de calibración en Panel Principal Determinar la ubicació onptima para el montaje de los detectores Asignar cada detector a una zona Realizar un test de comunicación con cada detector Instalar el dispositivo inalámbrico en la ubicación requerida Realizar un test de paseo El resultado del test de calibración debe ser ≤...

  • Página 55: Receptor Y Zonas Inalámbricas

    Receptor y Zonas Inalámbricas • Defina el ID del receptor mediante los interruptores [1]-[3]. De manera predeterminada, el ID de receptor se establece como 1 • Defina el ID de expansor de salida mediante los interruptores [4]-[6]. • Asigne el receptor WL al sistema (Menú...
  • Página 56 Receptor y Zonas Inalámbricas • Calibre el receptor WM > Calibración ) : se genera un número equivalente al porcentaje de ruido en el canal de frecuencia • Asigne el dispositivo inalámbrico WM > Asignar) – Por RF : Se envía una señal de Escritura •...

  • Página 57: Pruebas De Comunicación Inalámbrica

    Pruebas de Comunicación Inalámbrica • Tener en cuenta el nivel de Ruido (Límite) obtenido en > Calibración • En el Menú Principal de Instalador ingresar a > Mantenimiento > Prueba Inalámbrica • Para cada transmisor se genera un nivel de Fuerza de Señal Fuerza Señal >...

  • Página 58: Programación De Parámetros De Zonas Vr

    Programación de Parámetros de Zonas VR • Luego de asignar las zonas inalámbricas, en el menú 2) Zonas se pueden programar como cualquier otra zona convencional. • Prestar atención al canal de la zona, que debe ser del estilo (WX:YY), donde: –...

  • Página 59: Comunicaciones

    Comunicaciones PSTN, IP, GSM/GPRS y Cloud...
  • Página 60 Comunicaciones • Lightsys 2 permite comunicaciones a centrales de monitoreo (CRA) o a usuarios finales...

  • Página 61: Programación Menú Comunicaciones

    Programación Menú Comunicaciones • Instalador > Comunicaciones – Método: Configuración de métodos de transmisión: RTC (Línea Telefónica), GSM, IP y LRT – CRA: Configuración de la conexión con las centrales de monitoreo • Voz > RTC/GSM > # Teléfono • IP >...
  • Página 62 Programación Menú Comunicaciones • Instalador > Comunicaciones – Método: Configuración de métodos de transmisión: RTC (Línea Telefónica), GSM, IP y LRT – CRA: Configuración de la conexión con las centrales de monitoreo >CRA X (X: Número de Central de Monitoreo 1, 2 o 3) Tipo de reporte •...
  • Página 63 Programación Menú Comunicaciones > No. Abonado (cuenta) > CRA X > – En formato Contact ID – En formato SIA > Formato Com: Escoge el formato de Comunicación > Contact Id. > SIA...
  • Página 64 Programación Menú Comunicaciones > Tiempos > Test Periódico HH:MM D:X Significado Ejemplo: Nunca Cada Hora  03:02 D: 1 Enviará el Test Cada Día Todos los días Cada 2 Días a las 3:02am Cada 3 Días Cada 4 Días Cada 5 Días Cada 6 Días Cada Semana...
  • Página 65 Programación Menú Comunicaciones > Divis. Reporte: Indica a la central por cual método envía cada clase de reporte a la CRA Central a Reportar No Llamar Llamar al 1ro Tipo de Reporte Llamar al 2do Arm/Desrm Para cada Llamar al 3ro Urgente Opción Llamar a todos...

  • Página 66: Módulos De Comunicación Avanzados

    Módulos de comunicación avanzados GSM/GPRS Reporte de eventos a EM Reporte de eventos a EM Configuración Remota Configuración Remota Envió de eventos por email Envio de eventos por email Conexión a la Nube Envío de Eventos por SMS Control Remoto por SMS Conexión a la Nube...

  • Página 67: Requerimientos Módulo Gsm/Gprs

    Requerimientos módulo GSM/GPRS • Dirección IP Fija (Pública) en central • Tarjeta SIM con saldo de voz para GSM o SMS y datos para GPRS • Para IP RECEIVER, en la central de monitoreo re-direccionar puerto 3010 (o escogido) al Computador con el IP RECEIVER...
  • Página 68 Conexión módulo GPRS 1. El GSM/GPRS se instala en el conector derecho en la parte superior de la tarjeta principal del LightSYS. El panel debe estar completamente desenergizado 2. Inserte una SIM Plug-in GSM/GPR 3. Energizar el panel Module 4. Se encenderán los leds indicando que el módulo se está...

  • Página 69: Programación Módulo Gsm/Gprs

    Programación módulo GSM/GPRS • Comunicación>Modo Com.>GSM ( • Tiempos > Pérdida Red GSM: El tiempo debe transcurrir sin señal celular para que el sistema genere una falla y pase a comunicación de respaldo • GPRS > APN Código: P. Ej: internet.movistar.com >...
  • Página 70 Conexión módulo IP 1. El módulo IP se instala en el conector izquierdo en la parte superior de la tarjeta principal del LightSYS. El panel debe estar completamente desenergizado 2. Conectar un cable de red a un puerto de red activo: Módulo IP Plug- 3.

  • Página 71: Programación Módulo Ip

    Programación módulo IP • Comunicación>Modo Com.>IP ( • Config. IP > Asignación IP: Determina si se usa dirección fija o dinámica (Servidor DNS) • Config. IP  1000 > Panel Port > IP Central Datos suministrados > Másc. Subred por el cliente ó por el Servidor DHCP >...

  • Página 72: Ejercicio 5 - Programación Avanzada

    Ejercicio 5 – Programación Avanzada • El sistema Incluye: 1. Módulo IP y GPRS en la tarjeta Principal 2. Reconocer los nuevos módulos • Operaciones Configure el sistema de forma que: 1. CRA 1: Voz; Línea Telefónica Respaldo Celular ; Tel: 0987654 Abonado 91XX 2.

  • Página 73: Comunicaciones - Números Privados

    Comunicaciones - Números Privados • El sistema LightSYS permite enviar notificaciones a los usuarios mediante llamadas, SMS o e-mails. Comunicación> Num. Privado > Definir N. Privado XX) Num Privado > Tipo: Voz, SMS, email > Partición: 1,2,3,4 > Eventos: > Controles > Des. Stop NP : Al desarmar, se detiene el envio de notificaciones a otros NP’s...

  • Página 74: Eventos Para Números Privados

    Eventos para Números Privados...

  • Página 75: Ejercicio 6 - Números Privados

    Ejercicio 6 – Números Privados 1. Configure el sistema de manera tal que a su número celular se envíen SMS solamente por Eventos de Fuego 2. Envíe un SMS para armar el sistema 3. Active la Salida 01 mediante SMS Manos a la Obra...
  • Página 76 RISCO Cloud Mode Paso 1: Habilitar Tipo de conexion Cloud en Lightsys2 Programación > 1)Sistema > 2)Controles > 3) Comunicación> 4) Habil.Cloud Paso 2: Definir los parámetros de conexion a la nube Programación > 5) Comunicación > 5) Cloud/Nube 1. Ingresar la dirección IP o nombre de server: www.riscocloud.com 2.

  • Página 77: Risco Cloud - Registración Del Sistema

    RISCO Cloud – Registración del sistema www.riscocloud.com...
  • Página 78 Ejercicio 7 – Nube 1. Configurar el acceso a la nube mediante el módulo IP 2. Registrar el panel en www.riscocloud.com 3. Acceder mediante el teléfono al panel 4. Acceder via Web al panel Manos a la Obra...
  • Página 80 RISCO Bus Todos los detectores se pueden instalar en serie utilizando un cableado de 4 hilos Reduce drasticamente el tiempo de instalación, disminuye la distancia del cableado y el mantenimiento en sitio Soporta Test del Bus y sus componentes...

  • Página 81: Accesorios Y Dispositivos Direccionables

    Accesorios y dispositivos direccionables Direccionador universal Industrial LuNar iWise WatchOUT Módulo IP Módulo GSM/GPRS WatchIN ProSound Teclados Lumin8 Fuentes Auxiliares Expansores Receptor Inalámbrico...

  • Página 82: Especificaciones Del Bus

    Especificaciones del Bus Longitud: 300m – 1000m Cable Beldon permite distancias de 1000M+ Expansores de zonas de bus permiten extender otros 300m para detectores de Bus El bus soporta hasta 32 detectores...

  • Página 83: Opciones De Cableado Del Bus

    Opciones de Cableado del Bus Daisy Chain Estrella Combinación...
  • Página 84 Test del Bus Respuesta El problema está aqui Respuesta Respuesta...
  • Página 85 Que está ahorrando? |Beneficios Ahorro en costo de expansores de zonas: Hasta 32 zonas en Bus directamente en el panel. Instalación y cableados simplificados, ahorran en costo de cable y de mano de obra: 4 hilos proporcionan funcionalidad total Conexión serial reduce longitudes de cableado Los detectores en bus no requieren resistencias de fin de línea (EOL) La programación remota agiliza la instalación y ahorra mantenimientos: Configure desde el teclado o U/D parámetros de:...
  • Página 86 Risco BUS – Consejos (1) Al conectar una fuente auxiliar, tener precaución de no conectar el cable (AUX) (Rojo) Fuente Auxiliar Max. 800mA Max. 3A...
  • Página 87 Risco BUS – Consejos (2) Terminal de Bus En el ultimo Dentro dispositivo Panel 2.2KΩ Conectar dos resistencias de 2.2KΩ en cada extremo del bus entre los cables Amarillo y Verde...

  • Página 88: Establecer Id De Cada Dispositivo

    Establecer ID de cada dispositivo Los dispositivos están divididos en “Familias” Cada “Familia” de dispositivos tiene números de identificación secuenciales El número de ID se ajusta usando DIP switches El primer módulo en cada categoría se define como ID = 1...

  • Página 89: Familias De Dispositivos

    Familias de dispositivos Familias Teclados Expansores de Zonas Salidas Fuentes de alimentación Zonas de Bus Expansores Inalámbricos...

  • Página 90: Identificación Única Por Familias

    Identificación única por Familias Exp. 8 Zonas ID 1 ID 1 ID 1 Exp. Zonas en ID 2 ID 2 ID 2 Exp. ID 3 Inalámbrico ID 3 ID 3 ID 4...

  • Página 91: Direccionamiento De Ids

    Direccionamiento de IDs DIP Switches DIP Switches...

  • Página 92: Detectores En Bus

    Detectores en Bus El ID del detector es relacionado con el número de zona que tendrá en el sistema. Al reconocer el detector, de acuerdo al tipo de equipo, aparecerá: – WatchOUT PIR OPR12 – WatchOUT DT ODT15 – WatchIN WatIN –...

  • Página 93: Diagnósticos Del Sistema

    Diagnósticos del Sistema Unidad Principal Zonas en Bus Sirenas en Bus Inalámbricos Teclados Nivel de Batería Voltaje Voltaje Nivel se Señal Versión Versión del Sistema Señal / Ruido en PIR Nivel de Batería Batería Indicadores del Señal / Ruido en MW Teclado Fuentes Aux.
  • Página 94 Ejercicio 8 - Diagnósticos 1. Cuál es la versión del Panel y Teclado? 2. Ejecute el Test de Bus y escriba los resultados Manos a la Obra...
