7.6.6 TARJETA SNUBBER
DISPARO Y PROTECCIONES
SUAVE.

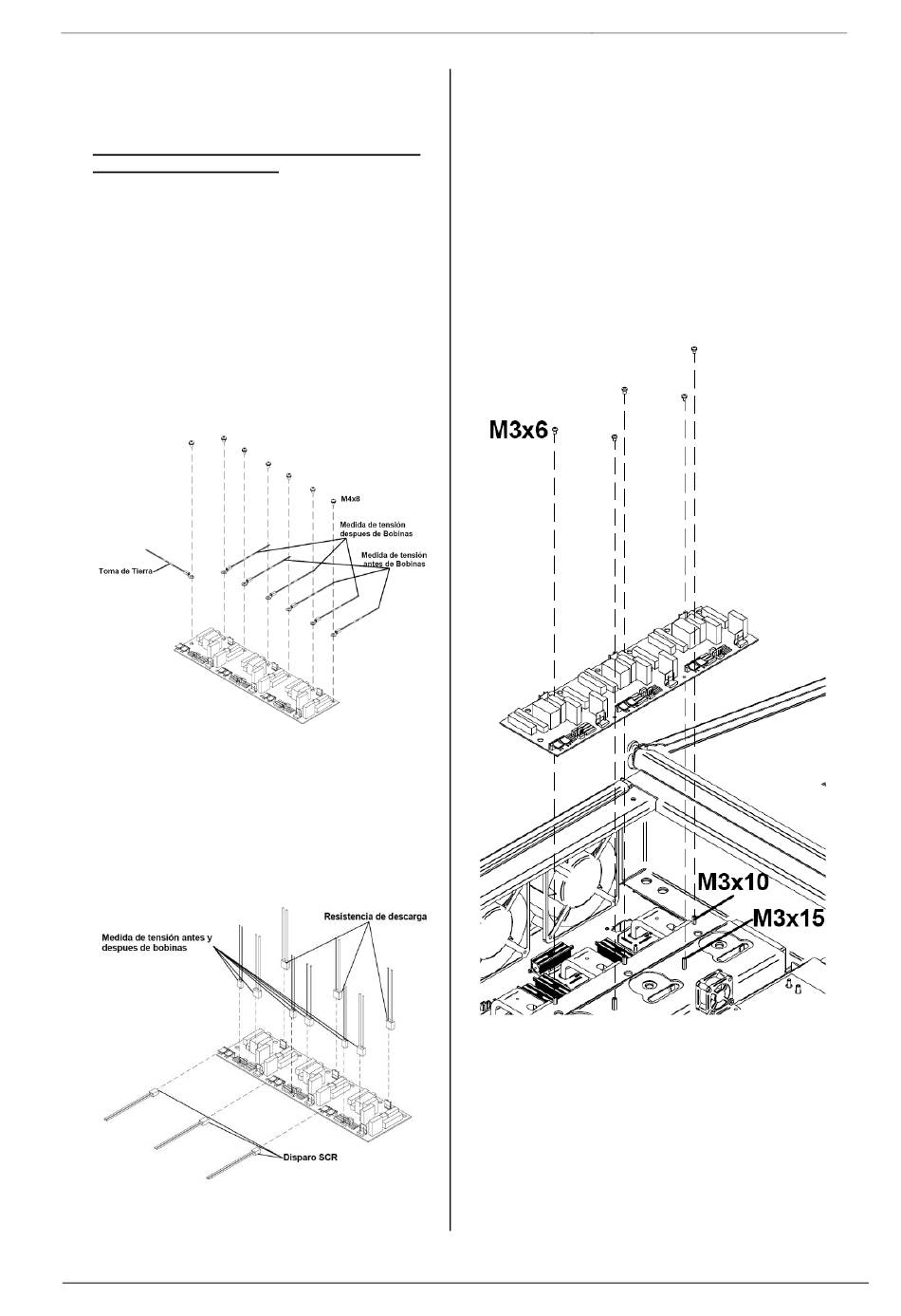

Retirar Tarjeta Snubber o tarjeta disparo y
protecciones carga suave
Consultar la figura 4.8 (a), figura 4.8 (b) y figura
4.8 (c) mientras se siguen estas instrucciones:
1) Debemos colocarnos
antiestática y conectarnos a tierra para
reparar la unidad.
2) Desconectar los cables de medida de
tensión antes y después de las bobinas y el
de Tierra. Para ello quitamos antes los
tornillos de cabeza abombada M4x8 DIN-
7895H que unen el conector de estos
cables a la tarjeta.
Figura 4.8.Extracción tarjeta snubber (a)
3) Desconectar los cables de medida de
tensión antes y después de las bobinas
(que van a la
resistencia de descarga y disparo SCR.
Figura 4.8.Extracción tarjeta snubber (b)
O TARJETA
CARGA
una pulsera
tarjeta de potencia),
POWER ELECTRONICS
4) Retirar los 3 tornillos de cabeza abombada
M3x6 DIN-7895H, que unen la tarjeta por
su parte posterior a las 3 torretas de
plástico hexagonales M3x10
insertadas en la chapa del Bus positivo.
5) Retirar los 2 tornillos de cabeza abombada
que M3x6 DIN-7895H, que unen la tarjeta
por su parte delantera a las torretas
hexagonales M3x15 que están insertadas
en la chapa del Bus positivo.
6) Extraer la tarjeta.
Figura 4.8.Extracción tarjeta snubber (c)
