9

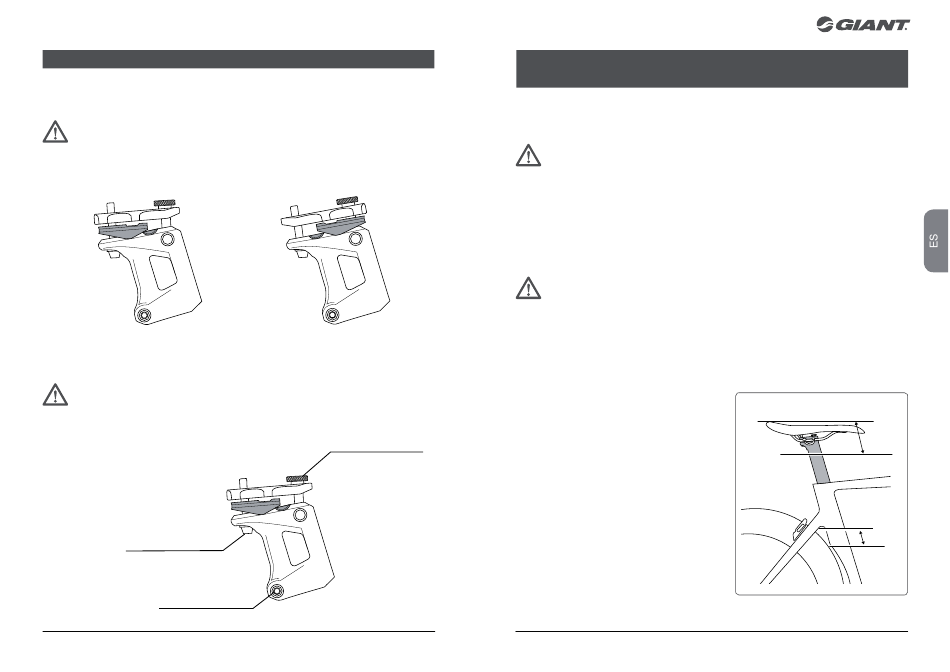

AJUSTE DEL ÁNGULO DEL SILLÍN
El cierre del sillín puede montarse hacia delante o hacia atrás. De este modo puede compensar con una
posición de +5 mm o -25 mm.
ADVERTENCIA: Los cierres del sillín deben montarse como se ilustra. Si los cierres no están
alineados, éstos pueden provocar daños en el sillín.
Esto puede producir daños en la tija del sillín y el fallo de la misma, con el consiguiente riesgo
de lesiones personales graves o incluso la muerte.
Offset:-25mm
‡
VALO
R DE PAR DEL SISTEMA DE TIJA DEL SILLÍN CON CIERRE INCORPORAD
ADVERTENCIA: Si los pernos están demasiado flojos o demasiado apretados pueden provocar
fallos. No supere el valor de par de apriete máximo. El apriete excesivo de los pernos puede
provocar daños en los componentes o el cuadro, los cuales pueden ser causa de lesiones
personales graves o incluso la muerte.
Perno de cierre del sillín
6 - máximo 8 Nm
Perno de la tija del sillín
máximo 3 Nm
PERNO DE CIERRE DEL SILLÍN
par máx: 8 Nm
PERNO DE LA TIJA DEL SILLÍN
par máx: 3 Nm
Offset:5mm
TUERCA DE MICROAJUSTE
76
10
SUJECIÓN DEL ASIENTO Y DE LA TIJA DE SILLÍN VECTOR
(MODELO SIN CIERRE INCORPORADO)
La tija de sillín Vector de Giant se fabrica con la tecnología compuesta de Giant para lograr un peso
ligero y un rendimiento aerodinámico. Puede que sea necesario cortarla para lograr una experiencia
óptima al montar en bicicleta y una altura adecuada del sillín.
ADVERTENCIA
·
Cortar la tija del sillín en una tarea complicada y debe ser realizada por un mecánico
profesional.
·
Si tiene dudas sobre su capacidad para cortar la tija del sillín correctamente, contacte con
su distribuidor Giant autorizado.
·
De no seguirse estas instrucciones, la garantía quedará anulada y podrían producirse
daños en el cuadro y/o la tija del sillín, lo que podría dar lugar a lesiones graves o incluso la
muerte al montar en bicicleta.
PRECAUCIÓN: Utilice pasta de montaje para componentes de carbono durante la instalación
final, lo cual puede evitar que la tija del sillín se deslice sobre el estrechamiento dañando el
cuadro, y también para evitar crujidos debidos a la fricción entre el cuadro y la tija del sillín.
Procedimiento de corte de la tija del sillín
O
‡
Determinación de la longitud a cortar
1.
Instale el sillín en la tija de sillín Vector de
Giant y ajústelo en una posición horizontal.
2.
Ajuste la tija del sillín arriba y abajo y determine
la altura correcta del sillín. Si el sillín no puede
bajarse lo suficiente para ajustarse correctamente
porque la tija del sillín toca el estrechamiento del
tubo del sillín dentro del cuadro, es necesario
cortar la tija del sillín.
3.
La tija del sillín se debe cortar con un ángulo
de 45 grados de forma que la parte inferior del
tubo descienda desde el lado trasero al lado
frontal. De esta forma el cuadro no resultará
dañado si se empuja la tija del sillín demasiado
hacia abajo.
Length to cut
Target saddle
height
Maximum
insert depth
30mm higher
Seattube curve
shape
77
