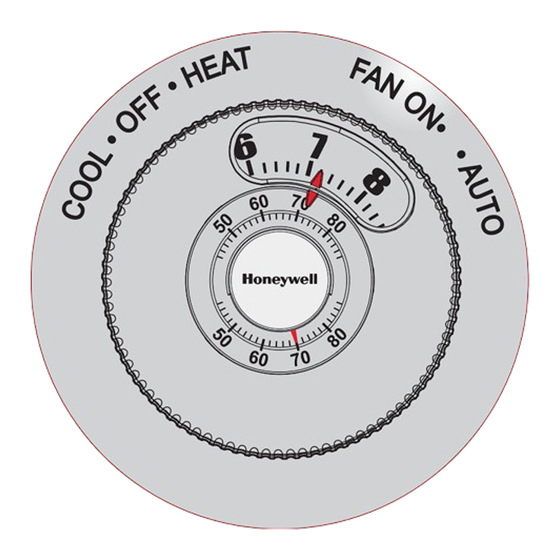

CT87N Easy-To-See
The Round
®
Getting started
Check package contents:
• Thermostat
• Large print subbase switch labels
• Coverplate
• Wall anchors & screws (2 each)
• Wire labels
• Braille Card
Thermostat is for 24 Vac heating and
cooling systems
This thermostat contains a Lithium battery which may contain Perchlorate material.
Perchlorate Material—special handling may apply,
See www.dtsc.ca.gov/hazardouswaste/perchlorate
Remove your old thermostat
CAUTION: TURN OFF POWER
Turn off power to system at the furnace, or at the fuse/circuit breaker panel
before you begin.
Remove cover and thermostat, but leave wallplate with wires attached.
Leave wallplate in place.
Old thermostat
® U.S. Registered Trademark. U.S. Patents 7,159,789;
7,159,790; 7,476,988 and other patents pending.
Copyright © 2009, Honeywell International Inc.
All rights reserved.
Owner's Manual
English: Page 1
Mode d'emploi
Français: Page 6
Manual de Uso
Español: Página 11
TM
Before you begin, make sure
you have:
• No. 2 Phillips & small pocket
screwdrivers
• Hammer
• Level (optional)
• Pencil
• Drill and bit (3/16" for drywall, 7/32"
for plaster)
Is there a sealed tube containing
mercury? If so, see mercury notice
below.
Cover
MERCURY NOTICE
If your old thermostat contains
mercury, contact your local waste
management authority for proper
disposal instructions.
The Round
Easy-To-See
®
69-1919EFS-04
TM

Publicidad

Tabla de contenido
loading

Manuales relacionados para Honeywell CT87N Easy-To-See

Resumen de contenidos para Honeywell CT87N Easy-To-See

  • Página 1 Old thermostat The Round Easy-To-See ® Cover ® U.S. Registered Trademark. U.S. Patents 7,159,789; 7,159,790; 7,476,988 and other patents pending. Copyright © 2009, Honeywell International Inc. 69-1919EFS-04 All rights reserved.
  • Página 2 CT87N Easy-To-See • Owner's Manual Label wires and remove old wallplate Use a screwdriver to disconnect wires one by one. As you disconnect each wire, wrap it with the label matching the letter on your old thermostat. (Adhesive labels are supplied in your thermostat package.) Remove the old wallplate only after all wires are labeled. Be careful not to let loose wires fall into the wall opening.
  • Página 3 English: Page 1 • Français: Page 6 • Español: Página 11 Subbase and base installation 1. Pull wires through wire hole. Large-print Position coverplate on wall, subbase switch level and mark hole positions. labels 2. Drill holes (3/16” for drywall, 7/32” for plaster) and tap in supplied wall anchors. Subbase 3. Pull wire through coverplate and subbase, position over...

  • Página 4: Thermostat Mounting

    CT87N Easy-To-See • Owner's Manual Fan operation settings Move the switch to the proper setting for your system: F: For gas or oil heating systems, leave the fan operation switch in this factory- set position (for systems that control the fan in a call for heat). E: Change the switch to this setting for heat pump or electric heat systems.

  • Página 5: Temperature Setting

    Care will make the determination whether the prod- A PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE uct should be returned to the following address: Honeywell ONE-YEAR DURATION OF THIS WARRANTY. Some states Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N.,...
  • Página 6 AVIS SUR LE MERCURE Si l’ancien thermostat contient du mercure, communiquer avec le service local de cueillette des déchets pour savoir comment en disposer. Ancien thermostat Couvercle ® Marque déposée aux É.-U. Brevets É.-U. N 7,159,789; 7,159,790; 7,476,988 et autres brevets en instance. © 2009 Honeywell International Inc. Tous droits réservés.

  • Página 7: Installation De La Plaque De Raccordement

    English: Page 1 • Français: Page 6 • Español: Página 11 Étiqueter les fils et retirer l’ancienne plaque murale. Se servir d’un tournevis pour débrancher les fils un à un. À mesure que cha- cun des fils est débranché, utiliser les étiquettes correspondant à chaque lettre de l’ancien thermostat. (L’emballage du nouveau thermostat contient des étiquettes adhésives.) Retirer l’ancienne plaque murale seulement après avoir étiqueté tous les fils. Veiller à ne pas laisser des fils détachés tomber dans l’ouverture du mur. Enrouler soigneusement les étiquettes autour de chacun des fils. Ne pas laisser les fils retomber dans le mur! NE PAS TENIR COMPTE DE LA COULEUR DES FILS.
  • Página 8 CT87N Easy-To-See • Mode d’emploi Installation de la plaque murale et de la plaque de raccordement 1. Faire passer les fils par l’ouverture Étiquettes à grands réservée aux fils. Placer la plaque caractères pour murale sur le mur, la mettre de niveau plaque murale et marquer au crayon l’emplacement des trous de vis.

  • Página 9: Réglages Du Ventilateur

    English: Page 1 • Français: Page 6 • Español: Página 11 Réglages du ventilateur Placer le commutateur à la position qui correspond à votre système : F : S’il s’agit d’un système de chauffage au gaz ou au mazout, laisser le commutateur à la position réglée en usine (pour les systèmes qui commandent la mise en marche du ventilateur lors d’une demande de chaleur). E : Déplacer le commutateur à cette position si votre système est une thermopompe ou un appareil de chauffage électrique. (À cette position, le thermostat commande la mise en marche du ventilateur lors d’une demande de chaleur si un fil du...
  • Página 10 été acheté, ou GARANTIE TACITE, Y COMPRIS LES GARANTIES DE (ii) s’adresser aux Services à la clientèle de Honeywell en VALEUR MARCHANDE ET DE CONFORMITÉ À UNE FIN composant le 1 800 468-1502. Les Services à la clientèle PARTICULIÈRE SONT PAR LES PRÉSENTES LIMITÉES À...

  • Página 11: Remueva Su Viejo Termostato

    Termostato viejo eliminación correcta. Cubierta ® Marca registrada de los EE. UU. Patente en EE.UU: Nº 7,159,789; 7,159,790; 7,476,988 y otras patentes pendientes. © 2009 Honeywell International Inc. Todos los derechos reservados.

  • Página 12: Rotule Los Cables Y Retire La Vieja Placa De Montaje

    CT87N Easy-To-See • Manual de Uso Rotule los cables y retire la vieja placa de montaje Use un destornillador para desconectar los cables uno a uno. A medida que desconecte cada cable, péguele alrededor el rótulo con la misma letra que figura en su viejo termostato. (En el paquete de su termostato se incluyen rótulos autoadhesivos.) Retire la vieja placa de montaje sólo después de haber rotulado todos los cables. Tenga cuidado de no dejar que los cables sueltos caigan en el hueco de la pared. Envuelva firmemente los rótulos provistos alrededor de cada cable ¡No permita que los cables caigan en el hueco de la pared! IGNORE LOS COLORES DE LOS CABLES: Use sólo letras para identificar los tipos de cable.

  • Página 13: Instalación De Placa De Montaje

    English: Page 1 • Français: Page 6 • Español: Página 11 Instalación de placa de montaje 1. Hale los cables a través del Etiquetas con letras agujero para los cables. Coloque grandes para los la placa de cubierta en la pared, indicadores de la parte nivele y marque las posiciones interior del termostato de los agujeros.

  • Página 14: Ajuste De Funcionamiento Del Ventilador

    CT87N Easy-To-See • Manual de Uso Ajuste de funcionamiento del ventilador Fije el interruptor para su sistema: F: Para los sistemas de calefacción a gas o petróleo, deje el interruptor de funcionamiento del ventilador en la posición original de fábrica (esta posición es para los sistemas que controlan el ventilador cuando hay demanda de calefacción). E: Cambie el interruptor a esta posición para los sistemas de calefacción eléctricos o de bombeo de calor. (Esta posición es para los sistemas que permiten que el ter- mostato controle el ventilador cuando hay demanda de calefacción, si hay conectado...

  • Página 15: Interruptor Del Sistema

    No haga funcionar el sistema de refrigeración cuando la temperatura exterior sea inferior a 50°F (10°C). Garantía limitada de 1 año Honeywell garantiza que, a excepción de la batería y en condi- DE NINGÚN TIPO, INCLUSO DAÑOS INCIDENTALES ciones de uso y servicio normales, este producto no tendrá O CONSECUENTES QUE RESULTEN, DIRECTA O defectos de fabricación ni de materiales durante un (1) año...

  • Página 16: Need Help

    CT87N Easy-To-See • Owner's Manual Need Help? For assistance with this product please visit http://yourhome.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502 Besoin d’aide? Pour obtenir de l’aide et apprendre à faire fonctionner votre produit Honeywell, veuillez consulter le site Web http://yourhome.honeywell.com ou vous adresser aux Services à la clientèle de Honeywell en composant le 1 800 468-1502 ¿Necesita ayuda? Consulte sobre este producto en http://yourhome.honeywell.com o llamando sin cargo a atención al cliente de Honeywell 1-800-468-1502...
