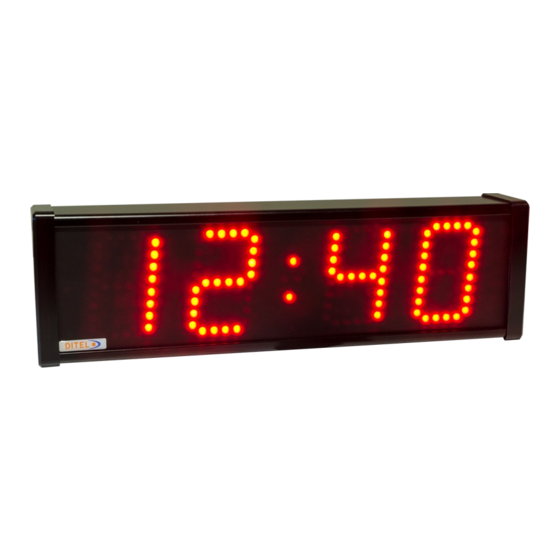

Ditel DMR8 Guía Rápida De Instalación

GUIA RÁPIDA DE INSTALACIÓN: RELOJ, CALENDARIO Y CRONÓMETRO
Al conectar el dispositivo, este pasa directamente a indicar la versión de software interno y posteriormente de
forma secuencial los datos a visualizar que hayan sido seleccionados (hora actual HH:MM, fecha DD-MM y
temperatura en ºC). Totalmente configurable y controlable a través de PC y cable USB con el software MP
Tools (disponible en nuestra web) y acceso a la configuración de los parámetros principales mediante mando
de infrarojos (opcional). Es posible, a partir de un calendario semanal, configurar hasta dos franjas horarias
de encendido y apagado al día.
Es posible como opción montar entre otros, un módulo de salida de 2 relés con 12 alarmas configurables en
modo reloj y hasta 15 preselecciones en modo cronómetro, un módulo GPS para la sincronización horaria, un
módulo para comunicación Ethernet TCP/IP o WiFi y sincronización SNTP, etc.
Tecla Menú: Tecla principal con el que se accede al menú que contiene todos los registros. Aparece a la
izquierda el número de registro parpadeando y a la derecha el carácter "A".
Teclas "" , "": Dentro del menú de registros, para ir al siguiente registro o para cambiar el valor del
registro seleccionado
Teclas "+V" , "-V": Fuera del menú de registros, aumento o disminución de la luminosidad.
Tecla "OK": Accede al valor de registro para modificarlo. Una nueva pulsación muestra "ST ?" y una siguiente
confirma para guardar los cambios realizados. Para los registros relacionados con el reloj (1 a 5) y
cronómetro (47 a 55), no se sale del menú hasta haber completado la secuencia de configuración de los
mismos. La configuración de los registros no se pierde al desconectar la alimentación del equipo.
Tecla "Exit": Para salir del menú o de un registro sin guardar los cambios. También para volver a modo reloj
desde modo cronómetro.
Tecla "": Acceso rápido a los registros del reloj.
Tecla "⚫": Pasa de modo reloj a modo cronómetro.
Tecla " ": Visualiza alternativamente con cada pulsación 'hora:minutos' o 'minutos:segundos'.
TABLA DE REGISTROS CONTENIDOS EN EL MENÚ (SEGÚN EQUIPAMIENTO):
REG. Valor
0 - Test display
1 0 a 99 Establece el año
2 1 a 12 Establece el mes
3 1 a 31 Establece el día
4 0 a 23 Establece hora
5 0 a 59 Establece los minutos
6 0 a 99 Nivel de luminosidad (0:Auto; 1 a 99: Manual)
7 1 a 99 Luminosidad mínima (% de luz definido para el sensor)
8 1 a 99 Umbral de luminosidad máxima (%) definido para el sensor
9 1 a 99 Velocidad de cambio de luminosidad de LED según luz exterior
Habilitar luminosidad alternativa que se activa durante horas
10 0 / 1
establecidas
11 1 a 99 Porcentaje de la luminosidad alternativa
12 0 a 23 Hora de inicio de la luminosidad alternativa
13 0 / 1 Hora de finalización de la luminosidad alternativa
14 0 / 1 Muestra o no la hora en modo reloj-calendario (0=NO/1=SI)
15 0 / 1 Formato de hora (0=24H/1=12H)
16 0 / 1 Muestra o no la fecha en modo reloj-calendario (0=NO/1=SI)
Muestra o no la temperatura en modo reloj-calendario
17 0 / 1
(0=NO/1=SI)
19 4 a 99 Tiempo en segundos que se muestra el reloj-calendario-temp.
0:Aleatorio;
20 0 a 7 4:Persiana ascendente; 5:Persiana descendente; 6:Odómetro;
7:Luminosidad progresiva (Reloj 7 segmentos sólo: 0, 1 y 7)
21 1 a 99 Velocidad del efecto (pixels/s) (Sólo para relojes matriciales)
23 -12 a +14 Define diferencia respecto zona horaria por defecto (GMT+1)
24 0 / 1 Activa/desactiva el cambio de hora automático (0=NO/1=SI)
33 Offset de temperatura. Suma o resta los grados indicados
 9ºC
Cronómetro:
Para trabajar con el cronómetro pulsaremos la tecla "⚫". Para salir la tecla "Exit".
Con el cronómetro parado pulsar la tecla "OK" para iniciar.
Con el cronómetro en marcha pulsar nuevamente "OK" para efectuar una pausa.
Con el cronómetro en marcha pulsar la tecla "⚫" para poner el tiempo a 0 ó a un valor predefinido si se está en cronómetro descendente.
Para cambiar entre los tres tiempos predefinidos estando en función cronómetro descendente pulsar la tecla "⚫".
CONFIGURACIÓN DEL EQUIPO
Descripción
1:Inmediato; 2:Ascendente; 3:Descendente;
REG. Valor
34 - Muestra la versión del software (lectura)
35 1 a 99 Dirección DTP. Número de identificación del dispositivo
36 - % de luminosidad captada por el sensor (lectura)
37 - % de luminosidad instantáneo entregada por el sensor (lectura)
38 - Muestra la temperatura interior del equipo (lectura)
39 - Muestra la temperatura del exterior (lectura)
40 - Muestra el nº de satélites sincronizados (lectura. Sólo para GPS)
Valor máximo de la temperatura alcanzado en el interior del
41 -
equipo (lectura)
Muestra reloj-calendario ó reloj-calendario+ cronómetro (0=reloj-
45 0 / 1
calendario/1=reloj-calendario+cronómetro)
Modo trabajo del cronómetro. 0=Ascendente; 1=Descendente;
46 0 a 2
2=Ascendente con tiempo final (tiempo predefinido 1)
47 0 a 23 Tiempo predefinido 1 (crono asc./desc.) (horas)
48/49 0 a 59 Tiempo predefinido 1 (crono asc./desc.) (minutos y segundos)
50 0 a 23 Tiempo predefinido 2 (crono desc.) (horas)
51/52 0 a 59 Tiempo predefinido 2 (crono desc.) (minutos y segundos)
53 0 a 23 Tiempo predefinido 3 (crono desc.) (horas)
54/55 0 a 59 Tiempo predefinido 3 (crono desc.) (minutos y segundos)
62 0 a 12 Selección nº de alarma del reloj (se activará el relé 1).
Activar alarma del reloj seleccionada (por defecto fijo de lunes a
63 0 / 1
domingo).
64 0 a 23 Definir hora de alarma del reloj seleccionada.
65 0 a 59 Definir minutos de alarma del reloj seleccionada.
70 1 / 0 Muestra nivel de batería. (1=OK/0=Reemplazar) (lectura)
72 1 / 0 Encendido/apagado de disp. auto. (0=Desactivado 1= Activado)
73 a 76 0-23/59 Hora/minutos encendido auto. Hora/minutos apagado auto.
99 - Reset para volver a configuración de fábrica
DMR8
Hora:min
min:seg
Menú
Luminosidad
Cronómetro
Descripción
Exit
Flechas
OK
Menú
Reloj
