EFKA SM210A5711

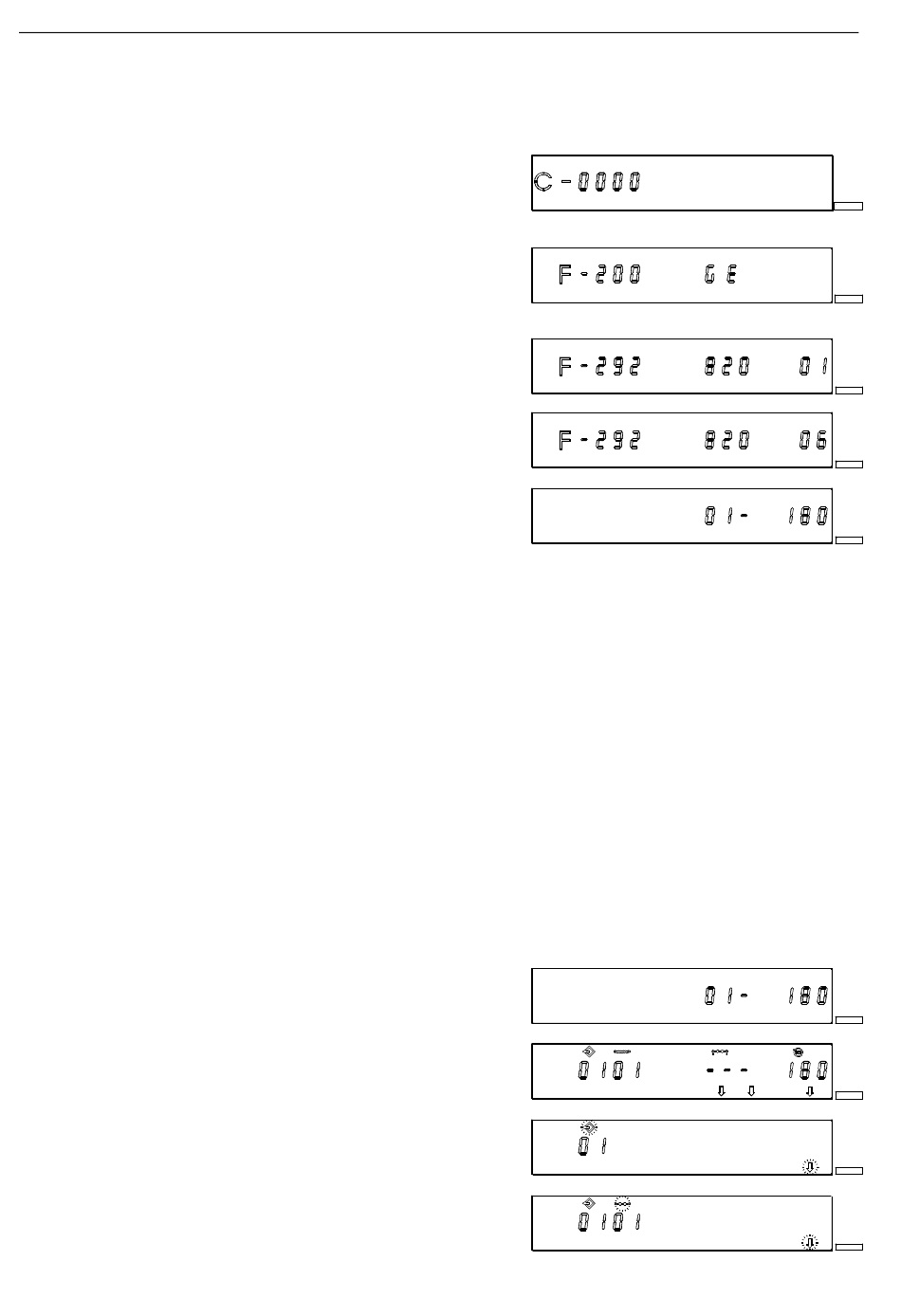

7.1 Preparación TEACH IN
La función TEACH IN puede ser invocada solamente, si ha sido enchufada la banda n° 6 en el programador V820 y
ajustado el parámetro 292 a "6".
§
Presionar la tecla P y conectar la red.
Mantener la tecla P presionada hasta que aparezca
la siguiente indicación.
Introducir el número de codigo (3112) mediante las teclas 0...9.
§
Presionar la tecla E
Seleccionar el parámetro 292 mediante las teclas 0...9.
§
Presionar la tecla E
§
Seleccionar un valor nuevo mediante las teclas + / -.
§
Presionar dos veces la tecla P.
Comenzar la programación TEACH IN sin desconectar le red.
7.2 Ejemplo de procedimiento de programación
Se deben programar 4 tramos como ejemplo.
§
Tramo 1:
La relación de velocidad entre el motor paso a paso y el de corriente contínua es de 180. Pasar al
próximo tramo mediante la tecla en la entrada in3 (conector ST1/6).
§
Tramo 2:
Seleccionar la flecha izquierda mediante la tecla 8 en el programador V820. Se pasa automáticamente al
próximo tramo tras 30 puntadas. La relación de velocidad entre el motor paso a paso y el de corriente
contínua debería ser ajustada a 360.
§
Tramo 3:
Seleccionar la flecha derecha mediante la tecla 8 en el programador V820. Se pasa automáticamente al
próximo tramo tras 40 puntadas. El motor paso a paso no debería marchar durante este tiempo.
§
Tramo 4:
La relación de velocidad entre el motor paso a paso y el de corriente contínua es de 240 en este tramo.
Seleccionar la flecha izquierda mediante la tecla 7 en el programador V820. Se termina el
procedimiento al final de la costura (pedal en pos. –2). Luego vuelve a aparecer el tramo 1 en la pantalla
del programador.
§
Conectar la red.
§
Presionar la tecla 0.
§
Presionar la tecla P. Se visualiza el número de programa
§
Presionar la tecla E.
pudiendo éste ser cambiado.
12
KL2485
KL2486
KL2487
KL2488
KL2489
KL2489
KL2490
KL2492
KL2493
