Resumen de contenidos para ITALIKA DC125
- Página 3 anual de suario ds 125...

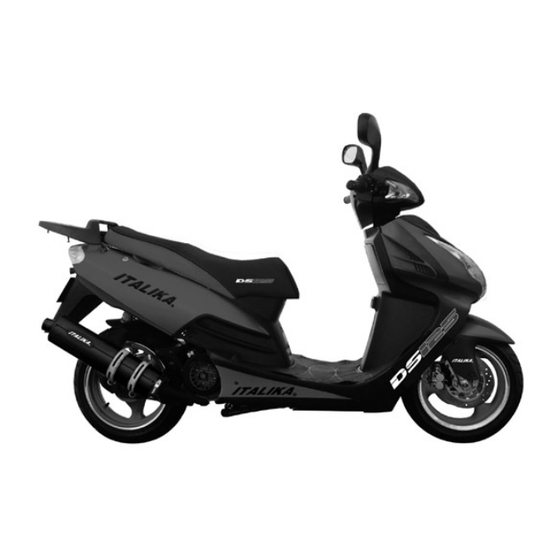

- Página 4 Gracias por la confianza al haber elegido una motocicleta ITALIKA. Tu nueva motocicleta modelo DS 125 está fabricada con la más alta tecnología, cuenta con un motor de 4 tiempos de 125 cc y encendido electrónico que le permiten un gran desempeño con bajo consumo de combustible.
-
Página 5: Tabla De Contenido
Índice Antes de Empezar………………………………... Limpieza de bujía..........Filtro de aire…………..………………….… Puntos Importantes………………..……………….. Ajuste del puño del acelerador…...... Ajuste de la palanca del freno trasero....Ubicación de Partes……………………..……….… Desgaste del freno delantero……………..Vista frontal……………………………..…… Desgaste del freno trasero....... Lado izquierdo……………………………... Nivel del líquido de frenos………………... Lado derecho………………………....……... -
Página 6: Antes De Empezar
Para conservar la calidad de tu motocicleta y evitar daños, accidentes o gastos innecesarios visita tu Centro de Servicio Autorizado ITALIKA (CESIT). Busca la dirección del CESIT en la Póliza de Garantía o en línea en la dirección www.italikamotos.com Es posible que nosotros en el futuro realicemos cambios al modelo DS 125, por lo que puede haber diferencia en las imágenes y en el contenido del manual sin notificación de antemano. -
Página 7: Puntos Importantes
En ITALIKA estamos creciendo y ahora nuestras motocicletas también se venden en Argentina, Guatemala, Honduras, Panamá y Perú. Para un mejor entendimiento de este manual se ha agregado una tabla con los terminos impresos y su equivalencia para cada uno de los países antes mencionados. -
Página 8: Ubicación De Partes
Ubicación de Partes ista rontal E. Gancho portacasco A. Tablero de instrumentos F. Interruptor de arranque y bloqueo B. Espejo lateral izquierdo G. Mando derecho C. Mando izquierdo H. Espejo lateral derecho D. Guantera... -
Página 9: Lado Izquierdo
Ubicación de Partes zquierdo A. Luz direccional delantera E. Posa pie pasajero I. Amortiguador B. Faro delantero F. Pedal de arranque J. Luz direccional trasera C. Parador lateral G. Motor K. Cajuela D. Parador central H. Llanta trasera L. NIV... -
Página 10: Lado Derecho
Ubicación de Partes erecho A. Asiento B. Parrilla de carga E. Posa pie pasajero H. Salpicadera C. Luz direccional trasera F. Llanta delantera I. Luz direccional delantera D. Escape G. Disco del freno delantero J. Piso central... -
Página 11: Tablero De Instrumentos
Ubicación de Partes ablero de nstruMentos Nombre Función Indicador de Indicar la dirección a la cual el conductor direccionales desea dar vuelta. Velocímetro Mostrar la velocidad de conducción. Mostrar el número de kilómetros totales Odómetro recorridos por la motocicleta. Indicar cuando el faro delantero se Indicador de luz alta encuentra encendido en posición de luz alta. -
Página 12: Importante
Ubicación de Partes El número del motor se encuentra grabado en el úMero de dentiFicación ehicular lado inferior izquierdo del cuerpo del motor. úMero del otor El NIV y el número del motor son: • La única forma de identificar tu motocicleta en particular de otra del mismo modelo y tipo. -
Página 13: Datos Técnicos
Datos Técnicos Concepto Especificación Modelo DS 125 1,970 x 700 x 1,120 mm Dimensión largo x ancho x alto 1,360 mm Distancia entre ejes Dimensiones 110 kg Peso y peso Carga máxima (conductor y pasajero) 150 kg 3 kg Carga máxima de la parrilla de carga Carga máxima de la cajuela 5 kg Carga máxima del piso central... - Página 14 Datos Técnicos Concepto Especificación Freno delantero Disco hidráulico Freno trasero Tambor Volumen del tanque de combustible Volumen del combustible de reserva 1.3 L Cuadro Volumen del aceite del motor 800 ml Especificación de la llanta trasera 130/60 - 13 Especificación de la llanta delantera 130/60 - 13 Presión llanta delantera sin carga (en frío) 28 psi...
-
Página 15: Controles
Controles nterruptor de rranque y loqueo ontroles del ando erecho El interruptor de arranque y bloqueo tiene 3 funciones: En el mando derecho se ubican los siguientes controles: • Apagar la motocicleta. A. Puño del acelerador. B. Palanca del freno delantero. •... -
Página 16: Interruptor De Arranque Y Bloqueo
Controles Botón de luz delantera Interruptor de arranque eléctrico El botón de luz delantera tiene 3 posiciones: Este interruptor está ubicado abajo del botón de luz • Cuartos. delantera. Su función es dar marcha al motor. • Luz principal. • Iluminación apagada. - Página 17 Controles Botón de cambio de luz Botón de direccionales El botón de cambio de luz tiene 2 posiciones que son: El botón de direccionales tiene 3 posiciones que son: • Luz alta. • Direccional izquierda. • Luz baja. • Direccional derecha. •...
-
Página 18: Parador Central Y Lateral
Controles Botón de claxon arrilla de arga El botón de claxon está ubicado abajo del botón de Su motocicleta cuenta con una parrilla de carga la cual está direccionales. Cuando el interruptor de arranque y diseñada para poder transportar objetos con facilidad. La bloqueo se encuentra en al oprimir el botón del parrilla de carga tiene una capacidad de 3 kg. -
Página 19: Asentamiento Del Motor
6. No sobrepasar una velocidad de 50 km/h. 7. Revisar frecuentemente que el nivel de aceite del motor sea el correcto. Usar aceite para motocicletas de 4 tiempos recomendado por ITALIKA. 8. Hacer los servicios de mantenimiento descritos en la Póliza de Garantía. -
Página 20: Revisión Antes De Manejar
Revisión antes de Manejar Antes de utilizar tu motocicleta verifica los siguientes puntos: Concepto Actividad Revisa que la cantidad de gasolina sea suficiente para tu recorrido planeado. Ver Combustible Agregar gasolina, página 21. Revisa que el nivel de aceite se encuentre entre las marcas de máximo y mínimo. Aceite Agrega de ser necesario. -
Página 21: Instrucciones De Manejo
Instrucciones de Manejo ncender el otor ncender el otor con edal de rranque Para encender el motor debes: Para encender el motor debes: 1. Subirte a la motocicleta. 1. Subirte a la motocicleta. 2. Quitar el parador central o lateral. 2. -
Página 22: Bloquear La Dirección
Instrucciones de Manejo pagar el otor loquear la irección Para apagar el motor debes: Para bloquear la dirección debes: 1. Hacer alto total oprimiendo ambos frenos. 1. Apagar el motor. Ver apagar el motor. 2. Girar el interruptor de arranque y bloqueo en 2. -
Página 23: Revisiones Periódicas
Revisiones Periódicas 8. Cerrar la cajuela del asiento oprimiendo con fuerza gregar asolina el asiento. El tanque de combustible está ubicado debajo del asiento y tiene una capacidad de 6 litros, incluyendo la reserva. Imagen 16. Agregar gasolina Imagen 15. Tanque de combustible Nota: Para agregar gasolina al tanque de combustible debes: Usar gasolina sin plomo mayor a 89 octanos. -
Página 24: Nivel De Aceite Del Motor
6. Localizar las marcas del nivel máximo y mínimo de existir fuga o que el nivel del aceite no sea el adecuado aceite. Ver imagen 18. presenta tu motocicleta en el Centro de Servicio Autorizado 7. Introducir el tapón-bayoneta sin enroscar. ITALIKA más cercano. 8. Retirar nuevamente el tapón-bayoneta. -
Página 25: Cambio De Aceite Del Motor
Revisiones Periódicas aMbio de ceite del otor Nota: El aceite del motor debe cambiarse en cada uno de los Para evitar daños al motor, no utilices diferentes tipos servicios de mantenimiento. Para cambiar el aceite del de aceite, sólo utiliza aceite especial para motocicletas motor debes: de 4 tiempos API SG, SAE 20W50, JASO T904 MA, o 1. -
Página 26: Filtro De Aire
Revisiones Periódicas 6. Verificar la calibración de los electrodos de la bujía El filtro se localiza debajo del asiento. Para cambiar el filtro la cual debe de ser de 0.6 a 0.7 mm. Ver imagen 20. de aire debes: 7. Colocar la bujía y con ayuda de un dado ajustarla 1. -
Página 27: Ajuste De La Palanca Del Freno Trasero
Revisiones Periódicas juste del uño del celerador juste de la alanca del reno rasero Para un buen funcionamiento del acelerador es necesario Para un buen funcionamiento del freno trasero la carrera revisar que el juego libre del puño del acelerador esté libre de la palanca del freno debe ser de 10 a 20 mm. -
Página 28: Desgaste Del Freno Delantero
Imagen 25. Indicador de desgaste Atención: Si el indicador de desgaste alcanza la línea de desgaste acude a tu Centro de Servicio ITALIKA para que realicen Imagen 23. Desgaste de frenos. Imagen 24. Desgaste del freno delantero el cambio de las zapatas. -
Página 29: Completar El Nivel Del Líquido De Frenos
Revisiones Periódicas la manguera de presión: 1. Quitar el tornillo de la tapa ubicada en el lado 1. Quitar la tapa ubicada en el lado derecho del derecho del manubrio, en la parte de enfrente. Ver manubrio. Ver imagen 26-A. imagen 27-A. -
Página 30: Cambio De Fusible
Centro de Servicio Autorizado Nota: ITALIKA para que revisen tu motocicleta. Al retirar la batería, primero desmonta el polo negativo (-) y luego el polo positivo (+). Al instalar la batería primero monta el polo positivo (+) y luego el polo negativo (-). - Página 31 Atención: que la desviación de los rines es muy notoria, acude a Usar llantas muy desgastadas o con una presión tu Centro de Servicio Autorizado ITALIKA más cercano inadecuada puede ser causa de accidentes. para que hagan los ajustes necesarios.
-
Página 32: Servicios De Mantenimiento
Garantía el cual continúa vigente si se hacen oportunamente los servicios de mantenimiento en los Centros de Servicio Autorizados ITALIKA (CESIT). La siguiente tabla indica los periodos y las actividades que se deben realizar de acuerdo a un uso normal. -
Página 33: Cuidados De La Motocicleta
Cuidados de la Motocicleta aVado Nota: La mejor protección contra las influencias del medio Evitar el uso de agua a alta presión ya que puede dañar ambiente es lavar con frecuencia tu motocicleta. La partes de la motocicleta. Si utilizas lavado con agua a frecuencia depende, entre otros factores del uso que presión se recomienda no aplicarlo a las siguientes partes: le das, de la estación del año, de las condiciones... -
Página 34: Cuidado Del Asiento
Cuidados de la Motocicleta La pintura puede ser tratada con cera líquida una semana Retira manchas recientes de productos a base de después de haber sido entregada la motocicleta. Se grasas, como mantequilla, mayonesa, chocolate, etc. recomienda, por lo menos, dar a la pintura una capa de con un paño absorbente o papel de cocina. -
Página 35: Almacenamiento
Almacenamiento El almacenamiento por periodos largos de tiempo requiere de ciertos cuidados para evitar daños a la motocicleta. Antes de almacenar debes: 1. Drenar el aceite del motor. 2. Drenar la gasolina del carburador y del tanque. 3. Colocar el interruptor de arranque y bloqueo en posición 4. -
Página 36: Seguridad En La Conducción
• Ropa ajustada, cómoda y brillante. ITALIKA no se hace responsable de ningún daño causado por el exceso de carga. Para prevenir accidentes evita cargar: • Objetos voluminosos o pesados en la motocicleta. -
Página 37: Condiciones Del Camino
Seguridad en la Conducción caerte dependiendo de la velocidad con la odiFicación del iseño que entres. El modificar o cambiar piezas no originales a tu • Arena, barro y hojas caídas, los evites o pases motocicleta, no sólo afecta la seguridad de la motocicleta sobre ellos a baja velocidad ya que puedes perder o de sus ocupantes, también ocasiona la perdida de la dirección o patinar en ellos. -
Página 38: Postura Para El Manejo
Seguridad en la Conducción 2. Subir y bajar de la motocicleta siempre del lado protegerte de posibles accidentes. Ten en cuenta los izquierdo. siguientes puntos para adquirir una postura correcta: 3. Vestir ropa en colores llamativos o brillantes. • No mirar hacia los pies o manos ni hacia un solo 4. -
Página 39: Tabla De Torques
Tabla de Torques Concepto Torques Tapón de drenado 15 Nm 12 Nm Bujía Tuerca rueda trasera 90 Nm Tuerca rueda delantera 60 Nm Tornillos de las pastillas del freno 12 Nm Tornillos del yugo y de las barras 25 Nm Tornillo del pedal de arranque 25 Nm Tornillos del disco de freno... -
Página 40: Equivalencias
Equivalencias Equivalencias Texto impreso México Argentina Panamá Perú Guatemala Honduras Schock Ahogador Cebador Schock Schock Estrangulador Arnés Arnés Arnés Arnés Arnés Ramal Pastillas Balatas Pastillas Pastillas Pastillas Pastillas Cagineto Balero Balero Cagineto Balinero Rodaje Candela Bujía Bujía Candela Candela Bujía Estop Calavera Acrílico... - Página 42 Muds125-03 Mpreso en hina MOTOCICLETAS/Elektra del Milenio, S. A. de C. V. Av. FF. CC. De Río Frío 419 BW - Col. Real del Moral - C.P. 09010 - México, D.F.
