Resumen de contenidos para ITALIKA MotoTaxi
-
Página 3: Refacciones Originales Italika
REFACCIONES ORIGINALES ITALIKA ACEITE BUJÍAS BATERÍAS ¡Exige a tu CESIT que siempre te instale, aceite, bujías y baterías marca ITALIKA! www.italikamotos.com... - Página 4 8.- Si no da marcha el motor enciende la motocicleta con el pedal de arranque. *En los casos que aplique. Si después de realizar estos procedimientos la motocicleta no arranca acude a tu Centro de Servicio Autorizado ITALIKA más cercano. MUMOTOTAXI-01 COMERCIALIZADORA DE MOTOCICLETAS DE CALIDAD, S. A. de C. V.
- Página 5 AnUAl de sUArIO...

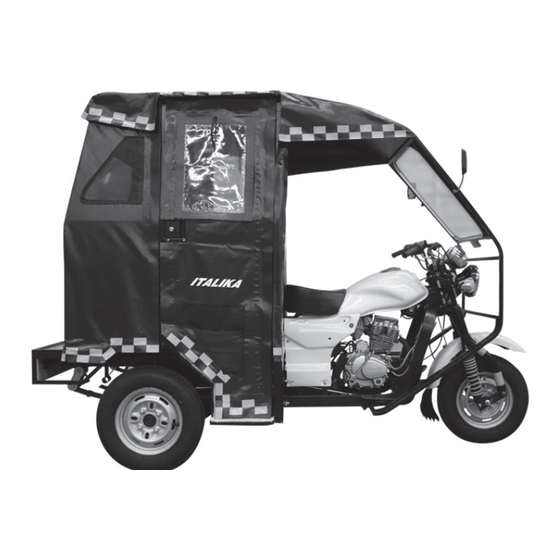

- Página 7 Gracias por la confianza al haber elegido una motocicleta ITALIKA. Tu nueva motocicleta modelo MOTOTAXI está fabricada con la más alta tecnología, cuenta con un motor de 4 tiempos de 200 cc y encendido electrónico, que le permiten un gran desempeño con bajo consumo de gasolina.
-
Página 9: Tabla De Contenido
Índice Derechos del cliente........... Cambio de aceite del motor....... Limpieza de bujía..........Antes de Empezar……………………..……………….. Filtro de aire............Puntos Importantes..…………..……………..Ajuste del puño del acelerador………………… Ajuste de la palanca del embrague…...…….… Ubicación de Partes……………………………….…… Desgaste del freno delantero......Vista superior delantera..……………………. Ajuste de la palanca del freno delantero.. -
Página 10: Derechos Del Cliente
Ver asentamiento del motor página 21. - No realizar servicios preventivos anula la garantía. - Los servicios se deben realizar en el tiempo indicado y en los Centros de Servicio Autorizado ITALIKA (CESIT). - Consulta tu póliza de garantía para conocer los servicios de mantenimiento. -
Página 11: Antes De Empezar
Autorizado ITALIKA (CESIT). Busca la dirección del CESIT en la dirección www.italikamotos.com Es posible que nosotros en el futuro realicemos cambios al MOTOTAXI, por lo que puede haber diferencia en las imágenes y en el contenido del manual sin notificación de antemano. La última versión del manual está disponible en... -
Página 12: Puntos Importantes
Perú. Para un mejor entendimiento de este manual se ha agregado una tabla con los términos impresos y su equivalencia para cada uno de los países antes mencionados. Ver página 44. Para evitar contratiempos, antes de utilizar tu MOTOTAXI revisa que todas sus partes y componentes estén en perfectas condiciones. -
Página 13: Ubicación De Partes
Ubicación de Partes IsTA UperIOr elAnTerA (A) Tablero de instrumentos (B) Interruptor de encendido (C) Mando izquierdo (D) Tapón del tanque de combustible (E) Tanque de combustible (F) Mando derecho... -
Página 14: Lado Izquierdo
Ubicación de Partes zqUIerdO (A) Espejo lateral izquierdo (B) Faro delantero (C) Luz direccional delantera (D) Freno delantero de tambor (E) Pedal de cambio de velocidades (F) Pedal de reversa (G) Palanca de freno de estacionamiento (H) Luz posterior (I) Válvula de combustible... -
Página 15: Lado Derecho
Ubicación de Partes erechO (A) Luz posterior (B) Freno trasero de tambor (C) Pedal de arranque (D) Pedal de freno trasero (E) Radiador de aceite del motor (F) Luz direccional delantera (G) Espejo lateral derecho (H) Asiento del piloto Atención: La gasolina quemada que sale por el silenciador contiene monóxido de carbono, el cual es dañino para tu salud. -
Página 16: Tablero De Instrumentos
Ubicación de Partes AblerO de nsTrUMenTOs Nombre Función Velocímetro Mostrar la velocidad de conducción. Mostrar el número de kilómetros totales Odómetro recorridos por la motocicleta. Indicar el número de kilómetros recorridos Odómetro de en un viaje. viaje Indicador de Indicar cuando el faro delantero se luz alta encuentra encendido en posición de luz alta. -
Página 17: Importante
Ubicación de Partes El número del motor se encuentra grabado en el úMerO de denTIfIcAcIón ehIcUlAr lado inferior izquierdo del cuerpo del motor. úMerO del OTOr El NIV y el número del motor son: • La única forma de identificar tu motocicleta en particular de otra del mismo modelo y tipo. -
Página 18: Datos Técnicos
Datos Técnicos Concepto Especificación Modelo MOTOTAXI Dimensión largo x ancho x alto 2,666x1,350x1,890mm Dimensiones 1,840 mm Distancia entre ejes y peso Peso 310 kg (683 lb) Carga máxima (1 conductor y 3 pasajeros) 350 kg (771lb) Tipo 4 tiempos Sistema de enfriamiento... - Página 19 Datos Técnicos Concepto Especificación Freno delantero Tambor Frenos traseros Tambor Volumen del tanque de combustible 11 L Volumen del combustible de reserva Volumen del aceite del motor 1,300 ml Llanta trasera 4.50-12 Llanta delantera 4.50-12 Cuadro Presión llanta delantera sin carga (en frío) 28 psi Presión llantas traseras sin carga (en frío) 28 psi...
-
Página 20: Controles
Controles nTerrUpTOr de ncendIdO álVUlA de OMbUsTIble El interruptor de encendido tiene 2 funciones: La válvula de combustible tiene 3 funciones que son: Permitir el paso de gasolina al carburador Encender la motocicleta Bloquear el paso Apagar la de gasolina al motocicleta carburador Permitir el paso de... -
Página 21: Ontroles Del M Ando D Erecho
Controles Palanca del freno delantero Permitir el paso de gasolina de reserva La palanca del freno delantero es el componente Cuando la válvula de combustible se encuentra en esta mecánico que te permite disminuir la velocidad y/o posición la gasolina fluye desde el tanque de reserva al detener la motocicleta. -
Página 22: Interruptor De Encendido
Controles Interruptor de luz delantera Interruptor de arranque eléctrico El interruptor de luz delantera tiene 3 posiciones: Este interruptor está ubicado abajo del interruptor de luz delantera. Su función es dar marcha al motor. Luz de posición Puño del acelerador El acelerador es el componente mecánico que te permite Iluminación controlar la velocidad a la cual viaja la motocicleta. - Página 23 Controles Palanca del embrague Direccional derecha La palanca del embrague es el componente mecánico Cuando mueves el interruptor de direccionales a esta que te permite cambiar las velocidades sin forzar el motor. posición las luces direccionales delantera y trasera del lado derecho encienden de forma intermitente.
-
Página 24: Pedal De Arranque
Controles Luz baja Cuando el interruptor se encuentra en esta posición la luz delantera se encuentra en estado de iluminación cercana. Ahogador El ahogador bloquea el paso de aire en la mezcla de combustible que llega al motor. Tiene 2 posiciones: Imagen 12. -
Página 25: Asentamiento Del Motor
5. Calentar el motor entre 1 y 3 minutos, antes del primer arranque. 6. No sobrepasar una velocidad de 50 km/h (31 millas/hora). 7. Revisar frecuentemente que el nivel de aceite del motor sea el correcto. Usar aceite ITALIKA. 8. Hacer los servicios de mantenimiento descritos en la Póliza de Garantía. -
Página 26: Revisión Antes De Manejar
Revisión antes de Manejar Antes de utilizar tu motocicleta verifica los siguientes puntos: Concepto Actividad Revisa que la cantidad de gasolina sea suficiente para tu recorrido. Ver Agregar Combustible gasolina, página 27. Revisa que el nivel de aceite se encuentre en la marca de máximo. Agrega de ser Aceite necesario. -
Página 27: Instrucciones De Manejo
Instrucciones de Manejo ncender el OTOr Nota: Para encender el motor debes: Cuando el motor arranque, gradualmente coloca la palanca 1. Colocar la válvula de combustible en posición de del ahogador en la posición cerrado. abierto. 2. Subirte a la motocicleta por el lado izquierdo. Nota: 3. -
Página 28: Encender El Motor
Instrucciones de Manejo 5. Colocar la palanca del ahogador en posición abierto 6. Colocar el interruptor cortacorriente en la posición 7. Oprimir la palanca del freno delantero. 8. Oprimir el pedal de arranque fuertemente. Ver imagen 15. 9. Acelerar suavemente y no dar más de 1/2 vuelta al puño del acelerador, una vez que el motor enciende. - Página 29 Instrucciones de Manejo 5. Soltar lentamente la palanca del embrague al mismo Nota: tiempo que giras el acelerador. No dejes oprimida (aunque sea ligeramente) la palanca Cuando la motocicleta alcanza una velocidad moderada del embrague durante la conducción; esto gastará y las rpm están entre 5,000 y 6,000 debes hacer el prematuramente las pastas del clutch.
- Página 30 7. Colocar el pedal de cambio de velocidades esté en neutro. 8. Presionar con la punta del pie izquierdo la parte trasera de la palanca de reversa. Imagen 18. Palanca de reversa Nota: No accionar la reversa cuando el MOTOTAXI está en movimiento.
-
Página 31: Revisiones Periódicas
Revisiones Periódicas gregAr AsOlInA Nota: Nota: En caso de dejar la válvula de combustible en la Usar gasolina de 89 octanos o mayor. Esta gasolina posición , no habrá gasolina de reserva cuando la produce pocas impurezas en la bujía de encendido gasolina se acabe. -
Página 32: Cambio De Aceite Del Motor
Para evitar daños al motor, no utilices diferentes tipos de aceite, sólo utiliza aceite ITALIKA de 4 tiempos de 4. Localizar el tapón bayoneta en la parte inferior calidad API SG,API SF y JASO MA,SAE 20W 50 SG, derecha de la motocicleta .Ver imagen 21. -
Página 33: Limpieza De Bujía
Ver imagen 23-A. 8. Poner 1,300 ml de aceite nuevo para motocicletas. 2. Desconectar el capuchón de la bujía. Siempre agrega ACEITE ITALIKA ORIGINAL. 3. Limpiar cualquier suciedad que exista alrededor de 9. Colocar nuevamente el tapón-bayoneta y girarlo en la base de la bujía. -
Página 34: Filtro De Aire
Si el electrodo de la bujía presenta erosión, sedimentación o la calibración no es la adecuada, acude a tu Centro de Servicio Autorizado ITALIKA más cercano para que sea Imagen 24. Filtro de aire remplazada. Exige a tu CESIT que utilice en cada servicio Nota: bujías marca ITALIKA. -
Página 35: Ajuste Del Puño Del Acelerador
Centro de Servicio dentro de la especificación de 2-6 mm. Si no está dentro Autorizado ITALIKA más cercano. de la especificación debes: jUsTe de lA... -
Página 36: Desgaste Del Freno Delantero
Ver imagen 27. debes ajustar de nuevo o acudir a tu Centro de Servicio 6. Aflojar el tornillo templador, ubicado en la parte Autorizado ITALIKA de tu preferencia para realizar los superior del motor, utilizando 1 llave de 12 mm. ajustes necesarios. - Página 37 Si el indicador de desgaste alcanza la línea de desgaste Si no puedes colocar la carrera libre de la palanca del acude a tu Centro de Servicio ITALIKA para que realicen freno delantero acude a tu Centro de Servicio Autorizado el cambio de las balatas.
-
Página 38: Cambio Del Fusible
NO LAS TIRES funciona, debes acudir a un Centro de Servicio Autorizado EN LA BASURA llévalas a un centro de reciclaje. ITALIKA para que revisen tu motocicleta. AMbIO del UsIble Una de las causas por las que el sistema eléctrico no funciona lAnTAs Las llantas que vienen de fábrica están diseñadas de... - Página 39 Usar llantas muy desgastadas o con una presión inadecuada tu Centro de Servicio Autorizado ITALIKA más cercano puede ser causa de accidentes. Cada vez que revises para que hagan los ajustes necesarios.
-
Página 40: Servicios De Mantenimiento
Garantía el cual continúa vigente si se hacen oportunamente los servicios de mantenimiento en los Centros de Servicio Autorizados ITALIKA (CESIT). La siguiente tabla indica los periodos y las actividades que se deben realizar de acuerdo a un uso normal. -
Página 41: Cuidados De La Motocicleta
Cuidados de la Motocicleta AVAdO Nota: La mejor protección contra las influencias del medio Evitar el uso de agua a alta presión ya que puede dañar ambiente es lavar con frecuencia tu motocicleta. La partes de la motocicleta. Si utilizas lavado con agua a frecuencia depende, entre otros factores del uso que presión se recomienda no aplicarlo a las siguientes partes: le das, de la estación del año, de las condiciones... -
Página 42: Cuidado Del Asiento
Cuidados de la Motocicleta La pintura puede ser tratada con cera líquida una semana Retira manchas recientes de productos a base de después de haber sido entregada la motocicleta. Se grasas, como mantequilla, mayonesa, chocolate, etc. recomienda, por lo menos, dar a la pintura una capa de con un paño absorbente o papel de cocina. -
Página 43: Almacenamiento
12. Colocar una cubierta protectora a la motocicleta. OlVer A Para utilizar la motocicleta después de un periodo de almacenamiento debes: 1. Limpiar la motocicleta. 2. Colocar aceite ITALIKA. -
Página 44: Seguridad En La Conducción
Las principales son: máxima (1conductor y 3pasajeros) de 350 kg (771 lb). El exceder este límite afecta su estabilidad y puede ser causa de accidentes y daños a la motocicleta. ITALIKA qUIpO de rOTeccIón no se hace responsable de ningún daño causado por el Para tu protección, al momento de conducir tu... -
Página 45: Condiciones Del Camino
Seguridad en la Conducción • Topes, reduce la velocidad y cruza en ángulo recto. OndUccIón y lcOhOl • Grava y baches, maneja lentamente vigilando las Utilizar tu motocicleta bajo los efectos del alcohol es una condiciones del camino. de las causas más frecuentes de accidentes. La habilidad •... - Página 46 Seguridad en la Conducción 7. Conducir tu motocicleta utilizando un carril y del lado • Mantener los hombros relajados y en posición natural. donde los conductores de vehículos te puedan ver, ya • Doblar los codos ligeramente hacia dentro y relajarlos que gran cantidad de accidentes son ocasionados para que éstos funcionen como resortes cuando el debido a que el conductor del otro vehículo no ve al...
-
Página 47: Tabla De Torques
Tabla de Torques Concepto Torques M 25 x 1 70 - 80 N-m (51.62 - 59 lbs/ft) M 6 X 1.0 20 - 30 N-m (14.75 - 22.12 lbs/ft) M 12 x 1.25 60 - 70 N-m (44.2 - 51.62 lbs/ft) M 16 x 1.5 90 - 100 N-m (66.38 - 73.75 lbs/ft) M 10 x 1.25... -
Página 48: Equivalencias
Equivalencias Texto impreso Equivalencias México Argentina Panamá Perú Brasil Guatemala Honduras Schock Ahogador Cebador Schock Schock Estrangulador Afogador Arnés Arnés Arnés Arnés Arnés Ramal Conjunto cabos elétricos Pastillas Balatas Pastillas Pastillas Pastillas Pastillas Pastilhas Cagineto Balero Balero Cagineto Balinero Rodaje Rolamento Candela Bujía...
