Instalación
Paso 23
Mida el espaciado mínimo de fase a fase entre
los polos, de centro a centro. Ver Figura 28.
Si dicha dimensión es mayor o igual a 42
pulgadas (en el caso de los interruptores de
34.5 kV) o 48 pulgadas (en el caso de los inte-
rruptores de 46 kV), consulte la Hoja de Ins-
trucciones de S&C 761-500 o 761-505, según
corresponda, y realice los procedimientos que
se describen en las secciones "Verificación de
la Alineación" y "Verificación de la Operación".
Si dicha dimensión es menor a 42 pulgadas
(en el caso de los interruptores de 34.5 kV) o
48 pulgadas (en el caso de los interruptores
de 46 kV), continúe a la sección de "Ajuste
del Trayecto de la Cuchilla para su Rotación
a 80 Grados en Interruptores con Mecanismo
Operativo Giratorio" o "Ajuste del Trayecto de
la Cuchilla para su Rotación a 80 Grados en
Interruptores con Mecanismo Operativo Recí-
proco" según corresponda.
f De manera alternativa, modifique la instalación del
interruptor para obtener el espaciado mínimo requeri-
do entre fases. Se requerirá de secciones de tubo de in-
terfase más largas (deberá adquirirlas de otros provee-
dores), y será necesario volver a ajustar el mecanismo
operativo del interruptor. Consulte la Hoja de Instruc-
ciones de S&C 761-500 o 761-505, según corresponda,
y siga las instrucciones de instalación en dicha publi-
cación. Asegúrese de realizar los procedimientos des-
critos en las secciones "Verificación de la Alineación" y
"Verificación de la Operación".
20 Hoja de Instrucciones de S&C 761-609S
f

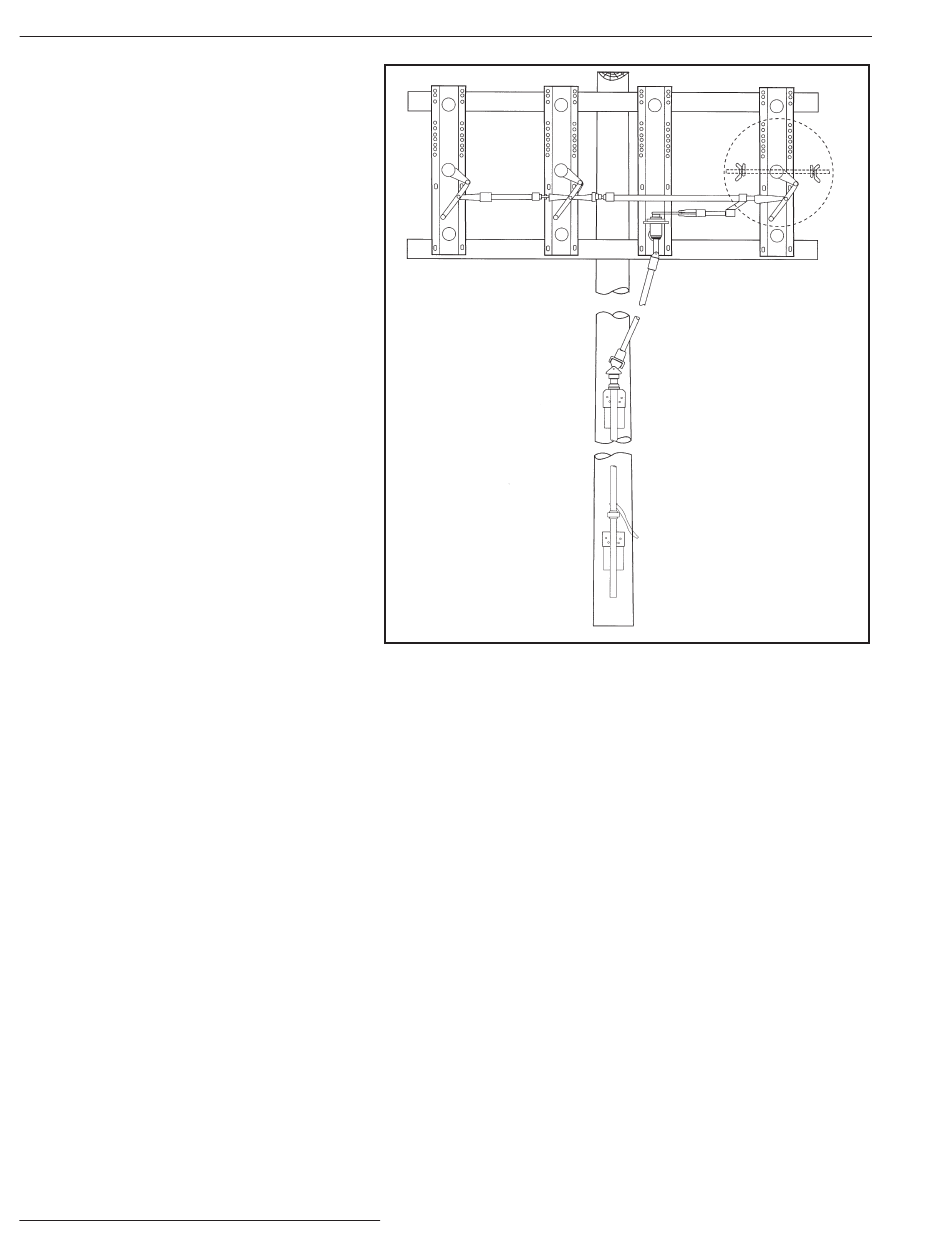

Figura 28. Medición del espaciado de fase a fase.
