SÍMBOLOS RELACIONADOS CON LA SEGURIDAD No corte el cable de tierra protectivo interno o externo, ni desconecte el cableado del terminal de tierra. • Condiciones operativas No exponga este aparato al agua o las salpicaduras, y Este símbolo se usa para indicar que hay no coloque ningún objeto lleno de líquido, como un algunos terminales bajo tensión peligrosos jarrón, sobre él. - Página 3 En primer lugar le agradecemos que haya elegido el Limitador/Compresor/Gate ACL2 PRO que es el resultado del trabajo del equipo de audio de ALTO. Para el EQUIPO DE AUDIO DE ALTO la música y el audio representan más que una profesión, para ellos es una pasión y una obsesión.
-
Página 4: Tabla De Contenido
INDICE 1. INTRODUCCION............................ 4 ……………………………………………………………… 4 LA IDEA EN LA QUE SE BASA ESTA UNIDAD 2.1 Conceptos técnicos 2.2. Amplificador de Voltaje Controlado (VCA) 2.3. Entradas 3. CONTROLES ………………………………………………………………………………………………… 6 3.1 Sección Expander/Gate 3.2 Sección Compressor Sección Peak Limiter Conectores en el panel trasero 4. -
Página 5: Introduccion
La function AUTO Tu ACL2 PRO incluye un interruptor para la función AUTO en el panel frontal. La función AUTO analiza automáticamente el tiempo de ataque y release (liberación) de los programas De esta forma el rango dinámico de cada programa es comprimido de una forma muy musical de forma que no vas a escuchar ningún efecto de... -
Página 6: Introducción Al Procesado De Audio
Observa el Gráfico 1, en él se compara la capacidad dinámica de diferentes dispositivos con la del oído humano. Estos problemas se agudizan al trabajar con señales de volumen muy alto o bajo. Al alcanzar el límite alto del nivel se puede producir distorsión debido al rango dinámico del instrumento;... -
Página 7: Otros Conceptos Relacionados Con El Ruido: Expansores Y Puertas De Ruido

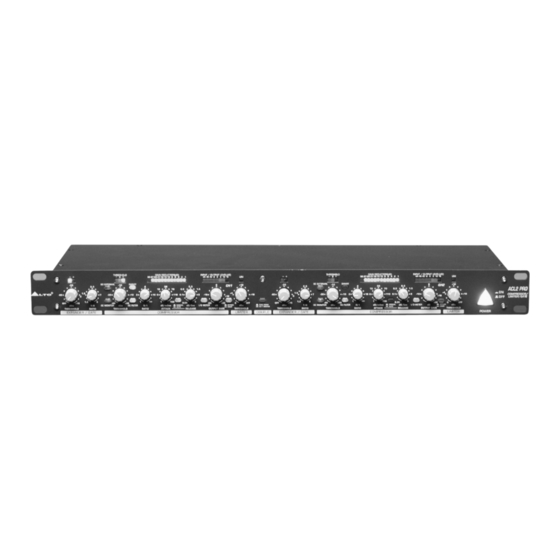

10 6 110 0.1 Foto 1 Panel Frontal del ACL2 PRO La unidad ACL2 cuenta con canales balanceados, derechos (R ) e izquierdos (L). Cada canal está equipado con los mismos elementos: 7 botones de presión (push-button), 8 potenciómetros y 26 LEDs. Puedes trabajar en estéreo con una gran facilidad, para ello pulsa el interruptor Couple. -
Página 8: Sección Compressor (Compresor)
2. Control Threshold Este potenciómetro se utiliza para ajustar nivel del umbral de expansión de la sección Expander/Gate y su rango oscila entre posición OFF (apagado) hasta +10dBu. Las señales situadas por debajo de este volumen se expandirán. 3. Potenciómetro Ratio Este control determina el ratio de expansión cuando la señal cae por debajo del umbral definido. - Página 9 11. Controlador Output Gain (Volumen de salida) Mediante este control se puede variar la señal de salida en un máximo de 20dB. De esta forma puedes recuperar el volumen perdido en las labores de compresión. 12. Pedal Externo SC Este interruptor activará la connexion entre la entrada de audio y la cadena de sonido. Pero al mismo tiempo también permitirá...
-
Página 10: Conectores Del Panel Trasero
SIDECHAIN CHANNEL 2 CHANNEL 1 Foto 5 El panel trasero del ACL2 PRO 22. Portafusibles/Selector de Voltaje Se trata de una unidad de doble voltaje. Antes de conectar y encender la unidad comprueba que el voltaje local coincide con el escrito en el portafusibles. -
Página 11: ¿Preparado Para Ponerlo En Practica
Simplemente corta toda señal que cae por debajo del nivel del umbral. La unidad ACL2 PRO está equipada con una nueva forma de expansor llamada SRC (Smart Ratio Control). El ratio del SRC se ajusta de forma automática de acuerdo al volumen de la señal de audio entrante. - Página 12 El tiempo de ataque largo está indicado para otros sonidos. Nosotros aconsejamos que siempre se empiece el proceso utilizando tiempos de ataque largos. Para luego reducirlos gradualmente. En la unidad ACL2 PRO el rango de tiempo de ataque va desde 1 hasta 150 milisegundos.
-
Página 13: Sección Peak Limiter
Consulta la pág 9, párrafo 22 para obtener más información. 5,2 Conexiones de audio El compresor/limitador/puerta de ruido ACL2 PRO está equipado con conectores XLR y jack de ¼” balanceados y es posible conectarlo con otras unidades de formas diferentes para conseguir un gran número... - Página 14 Cableado Se pueden utilizar dos tipos de conector en el ACL” se pueden cablear para su uso balanceado o Consulta los siguiente gráficos para conocer los detalles: no balanceado. Para Phono jack de 1/4" Ring Ring Sleeve Sleeve Sleeve Tipo TS No TRS Balanceado TRS No balanceado balanceado...
-
Página 15: 5,3. Montaje En Rack
c. Conexión Insert Point (Puntos de Inserción) En caso de que utilices las entradas principales de tu mesa de mezclas y sólo cuentes con un jack para SEND y RETURN puedes utilizar un cable en Y. Véase el siguiente diagrama. Insert 1/4 “... -
Página 16: Especificaciones Tecnicas
6. ESPECIFICACIONES TECNICAS Tipo XLR Activo balanceado y 1/4"JACK AUDIO INPUT Impedancia Balanceada:50KOhm No Balanceada:25K Ohm Volumen de trabajo +4dBu /-10dBV Vol Entrada Máx Balanceada and UnBalanceada: +21 dBu >55dB @1KHz CMRR Tipo AUDIO OUTPUT XLR y 1/4" JACK Impedancia Balanceada: 60 Ohm No Balanceada: 30Ohm Vol Salida Máx +21 dBu... -
