DATOS DEL CONTORO (ciclo G120)

En el ciclo G120 se indican las informaciones del mecanizado para los
subprogramas con los contornos parciales.
Antes de la programación deberá tenerse en cuenta:
El ciclo G120 se activa a partir de su definición, es decir, el
ciclo G120 actúa a partir de su definición en el programa de
mecanizado.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0 el TNC no ejecuta el ciclo.
La información sobre el mecanizado indicada en el ciclo
G120 es válida para los ciclos G121 a G124.
Cuando se emplean ciclos SL en programas con
parámetros Q, no se pueden utilizar los parámetros Q1 a
Q19 como parámetros del programa.
U U U U
Profundidad de fresado Q1 (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
U U U U Factor de solapamiento en la trayectoria Q2: Q2 x
radio de la hta. da como resultado la aproximación
lateral k.
U U U U Sobremedida del acabado lateral Q3 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
U U U U Sobremedida de acabado en profundidad Q4 (valor
incremental): Sobremedida de acabado para la
profundidad.
U U U U Coordenada de la superficie de la pieza Q5 (valor
absoluto): Coordenada absoluta de la superfice de la
pieza
U U U U Distancia de seguridad Q6 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza
U U U U Altura de seguridad Q7 (valor absoluto): Altura
absoluta, en la cual no se puede producir ninguna
colisión con la pieza (para posicionamiento intermedio
y retroceso al final del ciclo)
U U U U Radio de redondeo interior Q8: Radio de redondeo
en "esquinas" interiores; el valor introducido se refiere
a la trayectoria del centro de la hta.
U U U U ¿Sentido de giro ? Sentido horario = -1 Q9:
Dirección de mecanizado para cajeras
n
en sentido horario (Q9 = -1 contramarcha para
cajera e isla)
n
en sentido antihorario (Q9 = +1 sentido
sincronizado para cajera e isla)
En una interrupción del programa se pueden comprobar y si es preciso
sobreescribir los parámetros del mecanizado
344

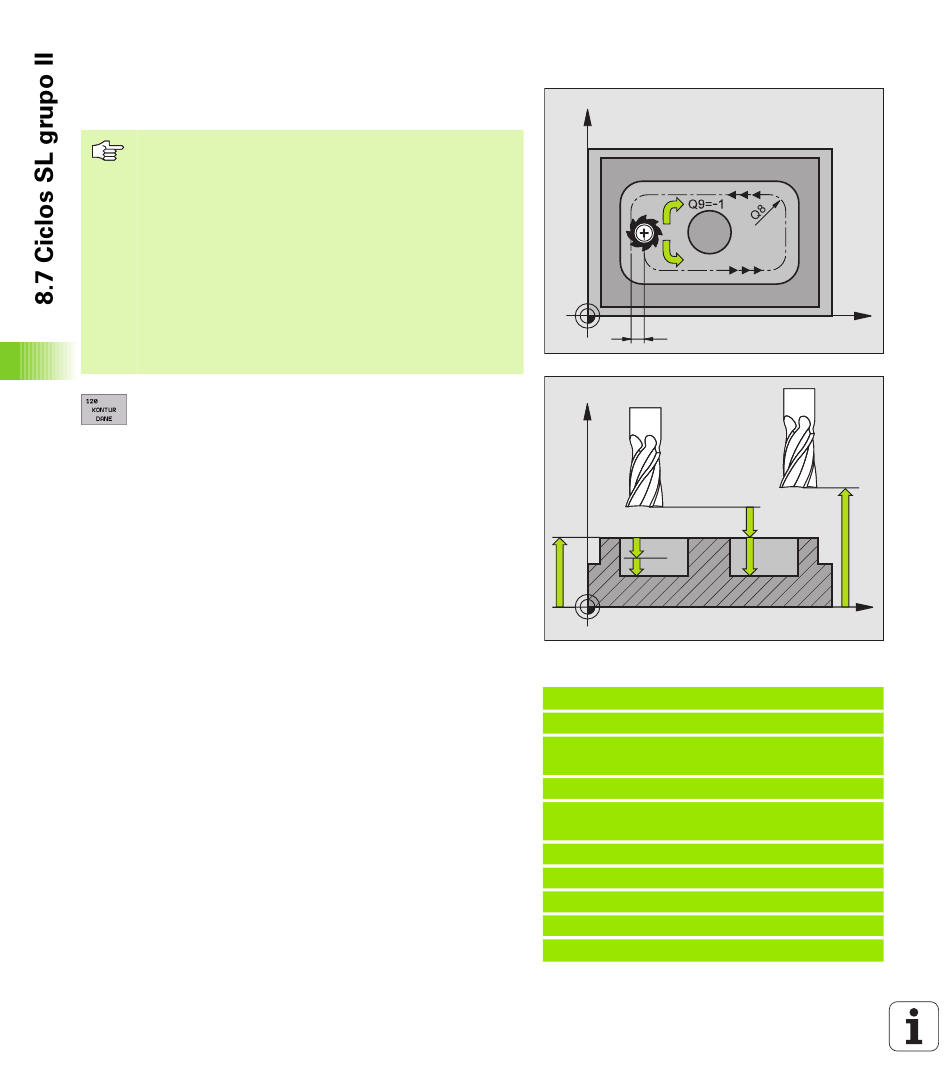

Y
Q9=+1
k
Z
Q10
Q5
Ejemplo: Frase NC
N57 G120 DATOS DEL CONTORNO
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
Q3=+0.2 ;SOBREMEDIDA LATERAL
Q4=+0.1 ;SOBREMEDIDA EN
PROFUNDIDAD
Q5=+30 ;COORDENADA SUPERFICIE
Q6=2 ;DIST.-SEGURIDAD
Q7=+80 ;ALTURA SEGURIDAD
Q8=0.5 ;RADIO DE REDONDEO
Q9=+1 ;SENTIDO DE GIRO
X
Q6
Q7
Q1
X
