Applications
The PLS730B / PLS731B programmable wall switch has been designed to control lightings and
motors:
Load type
Resistive load
Inductive load
Motor
Installation
NOTE: This switch cannot be used if there are not at least 2 white wires joined by a connector inside
the electrical box.
1)
Cut power at the circuit breaker to avoid electric shock.
2)
Remove the existing switch.
3)
Install the new switch as shown in the diagram below.
4)
Apply power at the circuit breaker.
120 VAC (line)
Maximum load
2400 W
(20 A @ 120 V)
2400 W
(20 A @ 120 V)
1 hp
black (line)
blue (load)

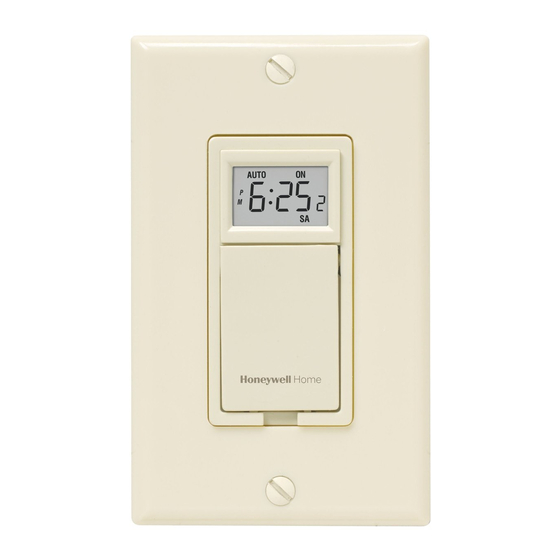

PLS730B / PLS731B
Installation and User Guide
Programmable Wall Switch
Examples
• incandescent lights
• halogen lights
• block heater
• fluorescent lights
• compact fluorescent lights (CFL)
• sodium lamps
• electronic ballasts
• pool filter pumps
• fans
white (neutral)
Load
69-2503EFS-05
Publicidad
Tabla de contenido
Manuales relacionados para Honeywell PLS730B
Resumen de contenidos para Honeywell PLS730B
- Página 1 PLS730B / PLS731B Installation and User Guide Programmable Wall Switch Applications The PLS730B / PLS731B programmable wall switch has been designed to control lightings and motors: Load type Maximum load Examples • incandescent lights 2400 W Resistive load • halogen lights (20 A @ 120 V) •...
-
Página 2: Setting The Clock
Power-On Pry the switch door open from the bottom using a small screwdriver. Reset Ensure the ON/OFF selector is set to ON. Reset the switch using a paper clip. 0:00 will flash. Control (4) If the display is blank: •... - Página 3 Programming the schedule You can set up to 7 programs. To set a program, you need to enter its start time (ON) and its end time (OFF). Pry the switch door open using a small screwdriver. Press the PGM button to display a program and its On or Off time. For example, when you first press PGM, program number 1 (P1) and its On time (ON) will appear.
-
Página 4: Technical Specifications
© 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. - Página 5 PLS730B / PLS731B Mode d’installation et d’emploi Interrupteur mural programmable Applications L’interrupteur mural programmable PLS730B / PLS731B a été conçu pour commander des appareils d’éclairage et des moteurs. Type de charge Charge maximale Exemples • éclairage incandescent 2400 W Charge résistive...
-
Página 6: Régler L'hOrloge
Démarrage Soulevez le bas du couvercle de l’interrupteur à l’aide d’un petit tournevis. réinitialisation S’assurer que le sélecteur ON/OFF est placé à ON. Réinitialiser l’interrupteur à l’aide d’un trombone. 0:00 clignotera touche de à l’écran. contrôle (4) Si rien n’est affiché à l’écran : sélecteur On/ •... -
Página 7: Problèmes Et Solutions
Programmation de l’horaire Vous pouvez enregistrer jusqu'à 7 programmes. Pour enregistrer un programme, vous devez régler l’heure du début (ON) et l’heure de la fin (OFF). Soulevez le bas du couvercle de l’interrupteur à l’aide d’un petit tournevis. Appuyer sur la touche PGM pour afficher un programme et l’heure du début (ON) du programme ou l’heure de la fin (OFF) du programme. -
Página 8: Fiche Technique
© 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. -
Página 9: Descripción
PLS730B / PLS731B Guía de instalación y uso Interruptor mural programable Descripción El interruptor mural programable PLS730B / PLS731B se utiliza para controlar dispositivos de alumbrado y motores. Tipo de carga Carga máxima Ejemplos • iluminación incandescente 2400 W Carga resistiva •... -
Página 10: Ajuste De La Hora Y El Día
Encendido Levantar la tapa del interruptor con un pequeño destornillador. Asegurarse de que el selector ON/OFF esté en On. reinicialización Presionar en Reinicialización con un sujetapapeles. 0:00 parpadeará en la pantalla. botón de control (4) Si en la pantalla no apareciera nada: selector On/Off •... -
Página 11: Programación
Programación Se pueden registrar hasta 7 programas. Para registrar un programa, debe definirse la hora de inicio (ON) y la hora de finalización (OFF). Levantar la parte inferior de la tapa del interruptor con un pequeño destornillador. Presionar el botón PGM para visualizar un programa, la hora de inicio (ON) y la hora de finalización (OFF). -
Página 12: Garantía
© 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc.
