Conecte Los Componentes - THE BOLD LOOK OF KOHLER K-1914 Guia De Instalacion

Entrada
de agua
Tuerca y
arosello
Válvula de
desagüe
Fije el desagüe.
Conecte al controlador, J2.

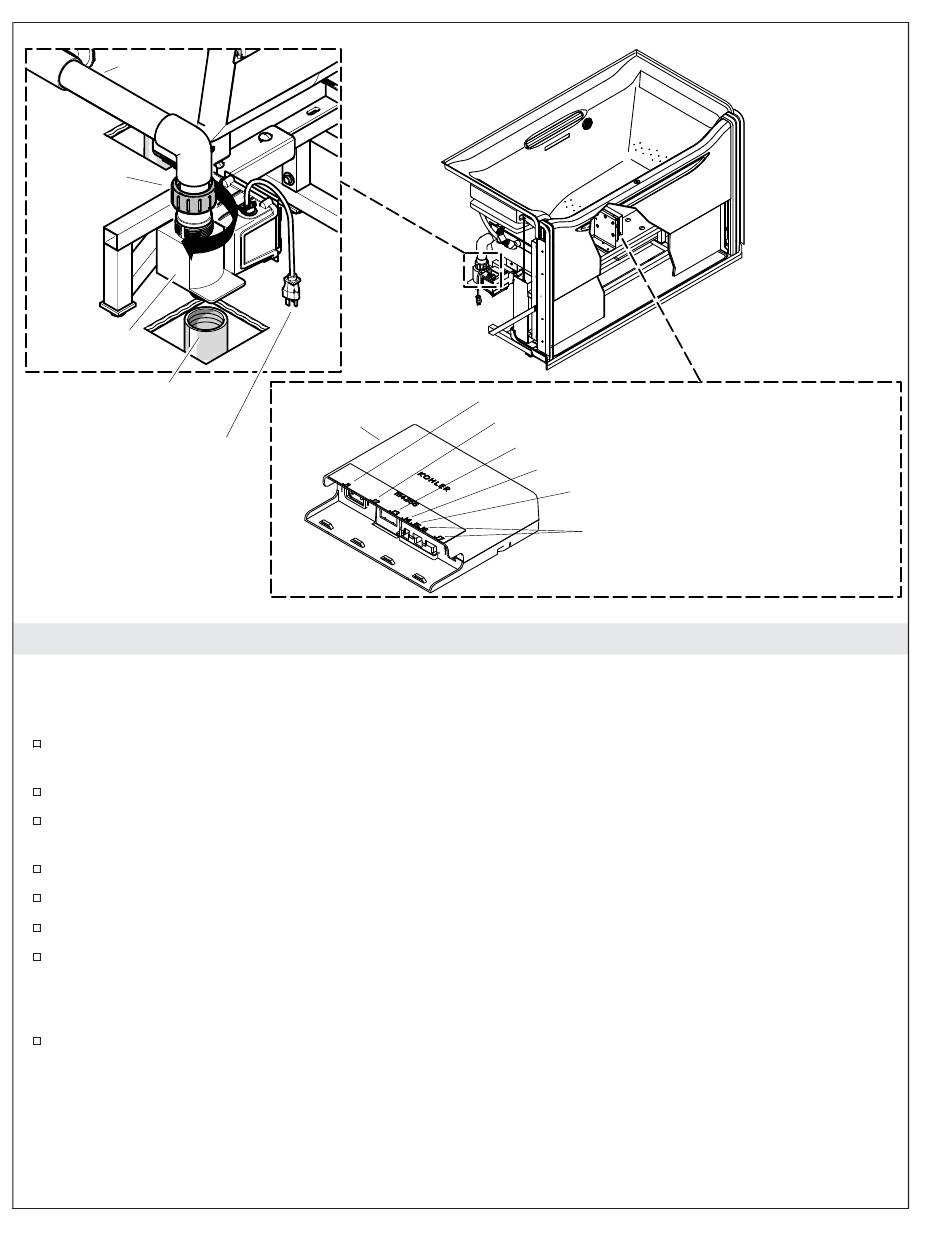

16. Conecte los componentes

Todas las instalaciones
NOTA: Dependiendo del desensamble, algunos o todos estos componentes pueden aún estar conectados.
Confirme que el arosello esté en su lugar y conecte la entrada de agua a la válvula del desagüe
apretando la tuerca.
Vuelva a hacer las conexiones del soplador apretando la tuerca.
Conecte la alimentación eléctrica de la válvula de desagüe en el controlador J2. No enchufe el cable
eléctrico de la válvula de desagüe en un tomacorriente que no sea J2.
Conecte los cables sensores de nivel en el controlador J3.
Conecte los interruptores de límite en el controlador J4.
Vuelva a conectar el cable del motor soplador al teclado.
Vuelva a conectar las tuercas de salida al motor soplador y apriete sólo con la mano. No apriete
demasiado.
NOTA: El puerto J5 debe permanecer sin usar.
Conecte la alimentación eléctrica de la puerta en los controladores J6 y J7.
Kohler Co.
Controlador
Español-30
J1 - Cable eléctrico al tomacorrientes de la pared
J2 - Cable eléctrico a la válvula de desagüe
J3 - Conexión para las sondas de los sensores de nivel
J4 - Conexión para los cables del interruptor
de límite
J5 - Abierto (Alternativo para las
sondas de los sensores de nivel)
J6 / J7 -
Conexión del cable eléctrico a la puerta
1128535-2-F
