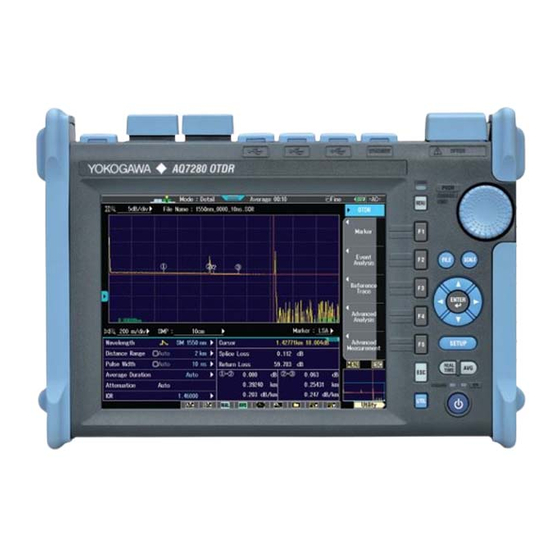

- Página 1 GUÍA RÁPIDA DE USUARIO OTDR AQ7280...
- Página 2 Guía rápida Desempeño y funciones Teclado de Operación Operación Probada Botones clave de operación Teclado intuitivo botón giratorio y flechas En casos pertinentes: Operación con guantes Para operar con teclas convencionales No desean tocar la pantalla con manos ...
-
Página 3: Ajuste De Sistema
Ajuste de sistema Oprime y aparecerá la siguiente pantalla: Configuración del idioma Opción pantalla táctil Accesos rápidos que aparecerán Restaura las configuraciones de fábrica. Borra todos los archivos guardados en memoria interna. - Página 4 Menú OTDR Modo de configuración Fecha y Carga de hora batería Pestaña Otras multitareas funciones Configuración actual...
- Página 5 Configurar OTDR Oprima la tecla Selección la opción Configurar OTDR o F4 y aparecerá el siguiente recuadro: Forma del Cursor...
-
Página 6: Modo Simple
Configura Oprima la tecla o deslice hacia abajo la pestaña verde Hay 3 tipos de MODO: MODO SIMPLE Este modo realiza la traza con una configuración automática, es decir NO puede cambiar los parámetros (Rango de distancia, ancho de pulso y búsqueda de evento), únicamente puede cambiar la longitud de onda. - Página 7 Configura MODO DETALLE En este modo, puede configurar los parámetros que mejor se adecuen a la red a medir. Por ejemplo: Cambio de longitud de onda, rango de distancia, ancho de pulso, tiempo de medición. Restaura los parámetros de fabrica sin eliminar archivos...
-
Página 8: Ajuste De Análisis
Ajuste de Análisis Presionar y seleccionar AJUSTE ANALISIS En esta sección, se pueden configurar los valores de pérdidas de empalme, final de fibra, pérdida de divisor óptico de acuerdo a los estándares manejados en su red. Modo DETALLE Ajuste de análisis Pérdida de empalme... - Página 9 Configura MODO PON • Este modo es utilizado para poder leer splitters (hasta 2 splitters de 1x32). La medición se hará con los parámetros (rango de distancia, ancho de pulso y duración promedio) que se configuraron anteriormente (MODO DETALLE) o al oprimir se mostrará...
-
Página 10: Inicio De Medición
Inicio de medición Una vez ajustados los parámetros (Configuración de medida). Oprimir la tecla o el icono en la pantalla si desea hacer una medición en tiempo promedio (según la duración configurada anteriormente). Si desea interrumpir la medición vuelva a presionar alguna de las teclas anteriores. -
Página 11: Ejemplo De Medición
Ejemplo de medición Conector Empalme Curvatura Backscatter Rayo incidente Final de fibra Reflexión inicial Línea aproximada Reflexión causada Pérdida de por conector empalme Pérdida causada por curvatura Reflexión por final de fibra Rango dinámico... - Página 12 MARCADOR Seleccionar la opción MARCADOR Aparecerá un recuadro con las opciones (2,4 o 6 puntos). Para asignar un número a un marcador, con las teclas F1, F2, F3, F4, F5 (depende del número de marcadores elegidos) o con el recuadro que aparece en la parte superior.
- Página 13 MARCADOR Marcar en la pantalla el punto elegido y asignarle un número. Seleccionar la opción OFF en Vínculo Cursor Mover el cursor hasta otro punto de la pantalla y asignarle el siguiente número...
- Página 14 MARCADOR Para mover un marcador por separado (que solo se mueva uno). Colocar el dedo sobre el número asignado. Un cursor en color blanco se mostrara en la pantalla, el cual puede desplazar de lugar. Cursor blanco para desplazar marcador individual Para mover dos o mas puntos al mismo tiempo.
- Página 15 Guardar trazas • Oprima o el icono en la pantalla Elección del tipo de operación a realizar Elección del tipo de archivo Elección de la memoria en la que se realizará la acción Configuración de nombre de archivo Confirmación de la acción anteriormente elegida...
- Página 16 Guardar trazas • Configuración de nombre de archivo...
- Página 17 Menú SMART MAPPER • Hace la medición del OTRDR, muestra eventos, pero la traza se muestra con iconos. • Funciona con el puerto del OTDR. Para configurar parámetros, oprima Launch Connector Splice Splitter Bending loss (Macro bending)
-
Página 18: Menú Fuente De Luz
Menú Fuente de luz • Produce una luz estable y continua para medir con precisión la atenuación de extremo a extremo de una fibra óptica. Esta fuente de luz junto con un OPM nos ayuda a medir la potencia óptica de una red. •... - Página 19 Periféricos Sonda de inspección óptica Inspección Visual de Férulas Problemas con la superficie de los conectores provocan la mayoría de los problemas de la red Polvo y grasa Una señal óptica de alta potencia podría salir hacia ...
