Es necesario leer el manual de instrucciones antes de poner en marcha el equipo
Conexionado
El conexionado se debe realizar con el instrumento instalado en su lugar definitivo de funcionamiento. Para evitar descargas
eléctricas durante el conexionado, conecte el instrumento a la red en la última operación del cableado. En la instalación se debe incluir un
interruptor bipolar de 1A, 250V como mínimo, que deberá estar próximo al instrumento y de fácil acceso al operario. Se deberá marcar como
interruptor del instrumento. Así mismo, se debe instalar un fusible de 200 mA, 250V en el cableado de la alimentación (cable de aislamiento
mínimo de 1000V).
Es aconsejable seguir en lo posible las siguientes recomendaciones:
El instrumento debe ser conectado en ausencia de la tensión de red.
No instalar el instrumento cercano a partes móviles, contactores o arrancadores de motores.
Intentar evitar vibraciones mecánicas.
No cablear conjuntamente las líneas de señal con las de potencia.
Para las líneas de señal es recomendable utilizar un cable apantallado con la conexión a tierra en un solo punto.
Es importante verificar la configuración del instrumento (entradas y salidas) en el caso de aparecer algún problema en la puesta en
funcionamiento.
Una instalación o uso del equipo de manera diferente a lo especificado en este manual puede mermar los niveles de protección
previstos en el equipo.
Configuración de la entrada
Los
instrumentos
configurables por lo que es necesario confirmar antes de la puesta en marcha
que la configuración del instrumento se corresponde con la aplicación a la que
será destinado. Para cambiar la configuración de la señal de entrada o sensor
deben seguirse los siguientes pasos.
Cada instrumento está configurado por omisión para entrada tipo J (Fe-CuNi)
y es posible configurar cualquier termopar cambiando tan solo el parámetro
inP y sin abrir el instrumento.
Para configurar la señal de entrada para tensión Pt100, 0..5 Vcc,
0..10 Vcc, 0..20 mA o 4..20 mA se debe seguir los siguientes pasos:
1)
Desconectar la alimentación del instrumento.
2)
Extraer el instrumento frontalmente liberándolo por la pestaña situada en
la parte inferior del frontal.
3)
Abrir el instrumento, separando el circuito de alimentación del frontal
situado a la derecha visto frontalmente.
4)
En el circuito que queda fijo al frontal del instrumento se encuentran
cuatro puentes que deben cambiarse en función del tipo de entrada según se
muestra en la figura de la derecha.
5)
Cerrar el instrumento, alimentarlo y seleccionar el valor adecuado del
parámetro inP
Configuración de las salidas
Todos los modelos de la serie Akros disponen de la
salida de calefacción configurable como relé o pulsos de tensión
(excepto salida lineal). Para cambiar de un tipo de salida a otro se
debe seguir los siguientes pasos:
1)
Desconectar la alimentación del instrumento.
2)
Extraer el instrumento frontalmente liberándolo por la pestaña
situada en la parte inferior del frontal.
3)
Abrir el instrumento separando el circuito de alimentación del
frontal situado a la derecha visto frontalmente.
4)
Realizar los cambios de los puentes en el circuito según
indica la siguiente figura.

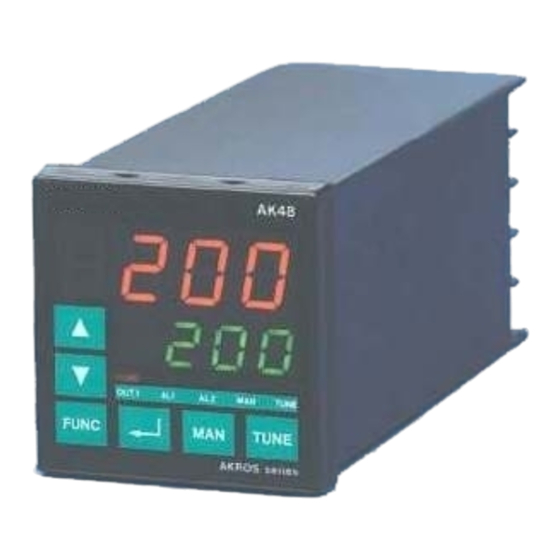

Controlador de Procesos 1/16 DIN
de
la
serie
Akros
son
AK48
completamente
0 a 20mA
4 a 20mA
ATENCIÓN: Es muy importante asegurar que el valor del
parámetro inP se corresponde con la configuración de los
puentes de este circuito.
circuito frontal quede firmemente conectado al circuito base
del instrumento antes de volver a ensamblarlo.
Salida por Relé
0 a 5 V
Pt100
0 a 10 V
Debe mantenerse especial atención en que el
Salido por pulsos
Termopar
