Festo NEBM-­M40G-8­-E­-Q10-­LE8 Serie Manual De Instrucciones

NEBM­M40G8­E­...­Q10...­LE8
Cable del motor
Instrucciones | Montaje
8088064
2018­04d
[8088067]
Traducción del manual original
1 Documentos aplicables
Todos los documentos disponibles sobre el producto è www.festo.com/pk.
2 Seguridad
2.1 Instrucciones de seguridad
– No conectar ni desconectar los conectores bajo tensión.
– Montar el producto solamente en aquellos componentes cuyo estado sea se­
guro.
2.2 Uso previsto
NEBM­M40G8­E­...­Q10...­LE8:
Conexión del motor EMME‑AS a un controlador CMMP‑AS.
NEBM­M40G8­E­...­Q10...­LE8­1:
Conexión del motor EMME‑AS a un controlador CMMP‑AS.
3 Configuración

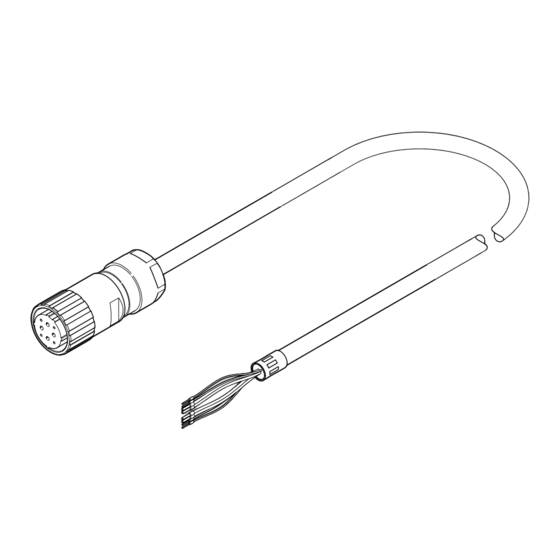

3.1 Configuración del producto
NEBM­M40G8­E­...­Q10...­LE8
Fig. 1
NEBM­M40G8­E­...­Q10...­LE8­1
Fig. 2
3.2 Asignación de contactos
Lado del dis­ Pin Hilo
1)
positivo de
campo
U BK 1
V BK 2
W BK 3
PE GNYE
+ 5
– 6
1 7
2 8
1) código de color conforme con IEC 60757:1983­01
Tab. 1 Asignación de contactos
Festo AG & Co. KG
Ruiter Straße 82
73734 Esslingen
Alemania
+49 711 347­0
www.festo.com
8088064
1 Zócalo M40, de 8 contactos
2 Funda terminal de cable 7 mm
(8x)
3 Cable
4 Fijación por tornillo
5 Conexión de apantallamiento
1 Zócalo M40, de 8 contactos
2 Funda terminal de cable 10 mm
(8x)
3 Cable
4 Fijación por tornillo
5 Conexión de apantallamiento
Sección de Cone­ Función
los hilos xión
2
[mm ]
2,5 U Alimentación de
potencia Motor
2,5 V
2,5 W
2,5 PE
0,75 BR+ Freno (opcional)
0,75 BR–
0,75 MT+ Sensor de tem­
peratura
0,75 MT–
4 Montaje
4.1 Montaje lado de campo
1. Insertar el zócalo 1 en el conector adecuado.
2. Apretar la fijación por tornillo del zócalo 1.
4.2 Montaje lado de control
1. Cablear los cables en el controlador de motor según la asignación de contac­
tos.
2. Fijar la conexión de apantallamiento a la abrazadera de resorte del controla­
dor.
4.3 Instalación
Montaje en cadena portacables
1. Tender la cadena a lo largo.
2. Colocar los cables sin torsiones en la cadena.
3. Separar los cables unos de otros mediante separadores/agujeros.
4. No atar los cables juntos.
Fig. 3
5. Dejar un espacio libre X. X > 10 % del diámetro del cable D.
En caso de cadena suspendida verticalmente, aumentar el espacio libre X.
Fig. 4
6. Alinear la cadena en la posición de trabajo:
– No tender los cables con radios inferiores al radio de curvatura R.
– Los cables deben moverse libremente en el radio de curvatura KR de la
cadena portacables.
Ä Los cables no se conducen de manera forzada a través de la cadena.
7. Montar la cadena (è Instrucciones correspondientes).
8. Fijar los cables:
– con cadenas portacables cortas, en ambos extremos de la cadena
– con cadenas portacables largas y deslizantes, solo en el extremo del
arrastrador
Fig. 5
9. No mover los cables hasta el punto de fijación.
Ä Se deberá respetar la distancia de fijación A entre el punto de fijación y el
movimiento de curvatura.
¡AVISO!
Daños en los cables de romperse la cadena.
• Sustituir los cables tras romperse la cadena.
¡AVISO!
Fallo funcional y daños materiales a causa de cables suspendidos verticalmen­
te.
Los cables se alargan.
• Comprobar regularmente la longitud de los cables.
• Corregir posteriormente los cables si es necesario.
