MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
DEL CUADRO DE CONTROL BÁSICO (CCB2.0) PARA LOS
HUMIDIFICADORES EVAPORATIVOS FISAIR
Versión Software 2.1 | MCCB-ES-19-0
En cumplimiento de las Normativas de la Unión Europea sobre Seguridad en las Máquinas,
es imprescindible la lectura detallada de este protocolo previamente a la instalación del equipo.
FISAIR S.L.U. C/Uranio, 20; PoI. Ind. Aimayr, 28330 San Martín de la Vega (Madrid) España.
Tel: (+34) 91 692 15 14 Fax: (+34) 91 691 64 56 | info@fisair.com| fisair.com
Publicidad
Tabla de contenido
Manuales relacionados para fisair CCB2.0
Resumen de contenidos para fisair CCB2.0
- Página 1 FISAIR S.L.U. C/Uranio, 20; PoI. Ind. Aimayr, 28330 San Martín de la Vega (Madrid) España. Tel: (+34) 91 692 15 14 Fax: (+34) 91 691 64 56 | info@fisair.com| fisair.com...
- Página 2 MANUAL Cuadro de Control Básico | CCB2.0...
-
Página 3: Tabla De Contenido
MANUAL Cuadro de Control Básico | CCB2.0 Contenido Descripción general ......................... 4 Ámbito de instalación ....................... 5 Descripción del hardware ......................6 Conexiones ..........................14 Supervisión ..........................17 Configuración ......................... 18 6.1 Conf. Vaciado......................18 6.1.1 Vaciado por control de conductividad (control conduct.): ..........18 6.1.2 Vaciado estándar: ...................... -
Página 4: Descripción General
El panel de control básico ha sido específicamente diseñado para la interconexión y supervisión de los accesorios suministrados con los Humidificadores Evaporativos FISAIR. La incorporación del CCB2.0 permite obtener una integración más precisa, sencilla y fiable de éste en las unidades de tratamiento de aire. -
Página 5: Ámbito De Instalación
MANUAL Cuadro de Control Básico | CCB2.0 2. Ámbito de instalación El panel de Control Básico se suministra en una caja aislante compuesta de fondo y tapa abatible construida en acero con acabado superficial de polvo epoxi-poliéster, color gris RAL7035, inalterable a la intemperie (conforme a la norma IEC 62208) con grado de protección IP66 según... -
Página 6: Descripción Del Hardware

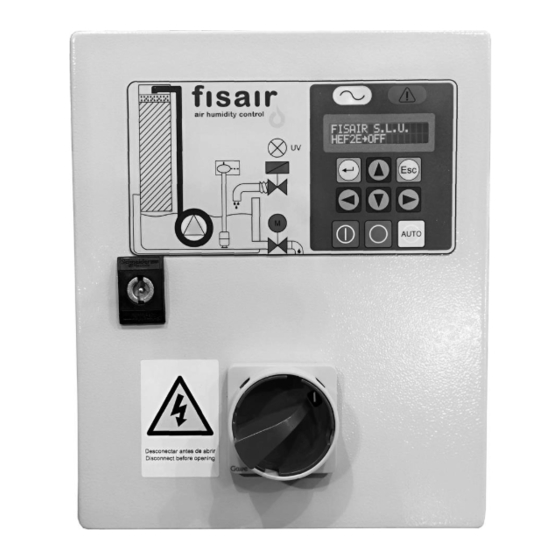

MANUAL Cuadro de Control Básico | CCB2.0 3. Descripción del hardware Figura 3.1: Frontal de la tapa del CCB2.0... - Página 7 MANUAL Cuadro de Control Básico | CCB2.0 Figura 3.2: Fondo del CCB2.0...
- Página 8 MANUAL Cuadro de Control Básico | CCB2.0 Figura 3.3: Interior de tapa del CCB2.0 (estándar)
- Página 9 MANUAL Cuadro de Control Básico | CCB2.0 Figura 3.4: Interior de tapa del CCB2.0 (tarjetas opcionales de bus de datos y de conductividad)
- Página 10 MANUAL Cuadro de Control Básico | CCB2.0 10 LED / Tecla Nº Descripción, Función y Código de Artículo Interruptor seccionador (I1) para el corte y aislamiento de la tensión de alimentación con posibilidad de bloqueo mediante candado (no suministrado) Cód. Art: 64300129 HMI.
- Página 11 MANUAL Cuadro de Control Básico | CCB2.0 11 LED / Tecla Ref. Descripción, Función y Código de Artículo LED de estado del interruptor flotador: Amarillo: Indica nivel bajo mínimo Verde: Indica nivel operativo Rojo: Indica nivel máximo de agua ...
- Página 12 MANUAL Cuadro de Control Básico | CCB2.0 12 LED / Tecla Ref. Descripción, Función y Código de Artículo Relé RL8 para la moto-válvula de drenaje/vaciado Cód. Art: 64130018 Fusible F2 de protección de la alimentación auxiliar Cód. Art: 64600012 Fusible F3 de protección de la electroválvula de alimentación de agua...
- Página 13 MANUAL Cuadro de Control Básico | CCB2.0 13 LED / Tecla Ref. Descripción, Función y Código de Artículo Batería 3V CR2032 Cód. Art: 69101000 Conector de cable plano. 40 Pines Placa de características del CCB2.0 Sonda conductividad con 2m de cable para CCB2.0+C Cód.
-
Página 14: Conexiones
MANUAL Cuadro de Control Básico | CCB2.0 14 4. Conexiones 1) Conecte los accesorios estándares a la tarjeta SEF-028.1 según la figura 4.1. Figura 4.1: Tarjeta SEF-028.1 Tipo Potencia Max. Símbolo Conexión Descripción conexión Tensión Max. Opcional +24VDC Fuente auxiliar de C.C. - Página 15 Bomba de recirculación de agua 370W a 230 V 2) (Opcional, solo para CCB2.0+Control de conductividad) Conecte la sonda de conductividadad a la tarjeta SEF-026, conectando los cables según los colores indicados (tierra a J3, cualquiera de los dos enclavamientos):...
- Página 16 MANUAL Cuadro de Control Básico | CCB2.0 16 3) Con el seccionador en la posición 0, conecte la alimentación de red, que corresponda en cada caso, a las bornas de alimentación X1: Conexión de línea Trifásica Conexión de línea Monofásica...
-
Página 17: Supervisión
MANUAL Cuadro de Control Básico | CCB2.0 17 5. Supervisión INICIO: Esta es la pantalla principal del Display que aparece una vez se alimenta el equipo mediante el interruptor seccionador (I1), en la que se indica la siguiente información: Nombre de la empresa: FISAIR S.L.U. -
Página 18: Configuración
Configurar el panel de control básico atendiendo a las necesidades de su proceso de tratamiento de aire en el que ha incorporado el Humidificador Evaporativo Fisair. Preste especial atención a la calidad del agua de suministro, a la exigencia higiénica de la aplicación y a los ciclos de trabajo requeridos. -
Página 19: Vaciado Estándar
MANUAL Cuadro de Control Básico | CCB2.0 19 6.1.2 Vaciado estándar: El vaciado completo de la balsa depende de los siguientes Timer*: Timer T05 (Min. NUNCA / Max. 24h) Con el equipo funcionando, este se vacía periódicamente al completo según el valor temporal definido en T05. -
Página 20: Conf. Previa A La Puesta En Marcha (Pre - Puesta En Marcha)
MANUAL Cuadro de Control Básico | CCB2.0 20 6.2 Conf. Previa a la Puesta en Marcha (PRE – Puesta en Marcha) Configurar la habilitación o deshabilitación del proceso de pre-puesta en marcha y definir el número de ciclos a repetir. -
Página 21: Conf. Bus
MANUAL Cuadro de Control Básico | CCB2.0 21 6.4 Conf. Bus Se tienen tres modos de comunicación de datos externa del tipo Modbus o BACnet (si aplica): Modbus TCP/IP: Tarjeta PCB que se acopla al panel de control básico y comunica todas las señales de estado de los elementos de campo, todos los Timers y el “set-point”... -
Página 22: Ajustes
MANUAL Cuadro de Control Básico | CCB2.0 22 7. Ajustes En este apartado, se deben de configurar los valores deseados para los diferentes parámetros a ajustar. Se configuran el “Set-Point” de conductividad y los diferentes Timers. En cada parámetro, se muestra el rango de valores que este puede adquirir. -
Página 23: Timer T02 (Antiguo Sw1 C3D4)
MANUAL Cuadro de Control Básico | CCB2.0 23 7.3 TIMER T02 (antiguo SW1 CD) Introducir el valor temporal de periodicidad entre vaciados parciales de la balsa con control de conductividad. El rango de este Timer varía desde 1 min hasta 15 min. -
Página 24: Timer T07 (Antiguo Sw4 C3D4)
MANUAL Cuadro de Control Básico | CCB2.0 24 7.7 TIMER T06 (antiguo SW3 CD) Introducir el tiempo de demora para realizar el vaciado completo, una vez se ha apagado el equipo. El rango de este Timer varía desde 0 h hasta 24 h. -
Página 25: Calibración
MANUAL Cuadro de Control Básico | CCB2.0 25 8. Calibración Se recomienda realizar el calibrado cada 12 meses. Pasos a seguir para realizar el calibrado: Sumerja la punta de la sonda en la Solución de limpieza HI 7061 (cód. art. 69510002) durante al menos una hora. -
Página 26: Puesta En Marcha
(Ver el número de esquema eléctrico en la placa de características en el interior del CCB2.0) 1º. Compruebe que la tensión de red corresponde con la tensión de alimentación del CCB2.0 según su esquema eléctrico correspondiente. 2º. Cambie de estado el seccionador I1 de la posición 0 a la posición 1. - Página 27 MANUAL Cuadro de Control Básico | CCB2.0 27 Operativa vaciado parcial (si aplica Control Conductividad): Una vez sobrepasado el SET-POINT y una vez que se haya sobrepasado el TIMER T07 que define el tiempo que tiene que estar sobrepasado el set-point de forma continuada, se abrirá...
- Página 28 MANUAL Cuadro de Control Básico | CCB2.0 28 5º Funcionamiento: Si ha habilitado la lámpara UV, el LED parpadea en azul hasta que se recibe la confirmación del sensor de encendido. En tal caso dejará de parpadear y se iluminará constantemente en azul. En el caso de lámpara sumergida hay que puentear J18 (IN1) ya que funciona por horas.
-
Página 29: Alarmas
MANUAL Cuadro de Control Básico | CCB2.0 29 10. Alarmas Relación de alarmas: Indicación de Elemento Descripción de alarma Acción Recomendada alarma Fallo interno Póngase en contacto de la tarjeta SEF-025.1 con el Servicio Técnico Sustituir batería y/o ponerse en contacto...
