Cadena de placas planas

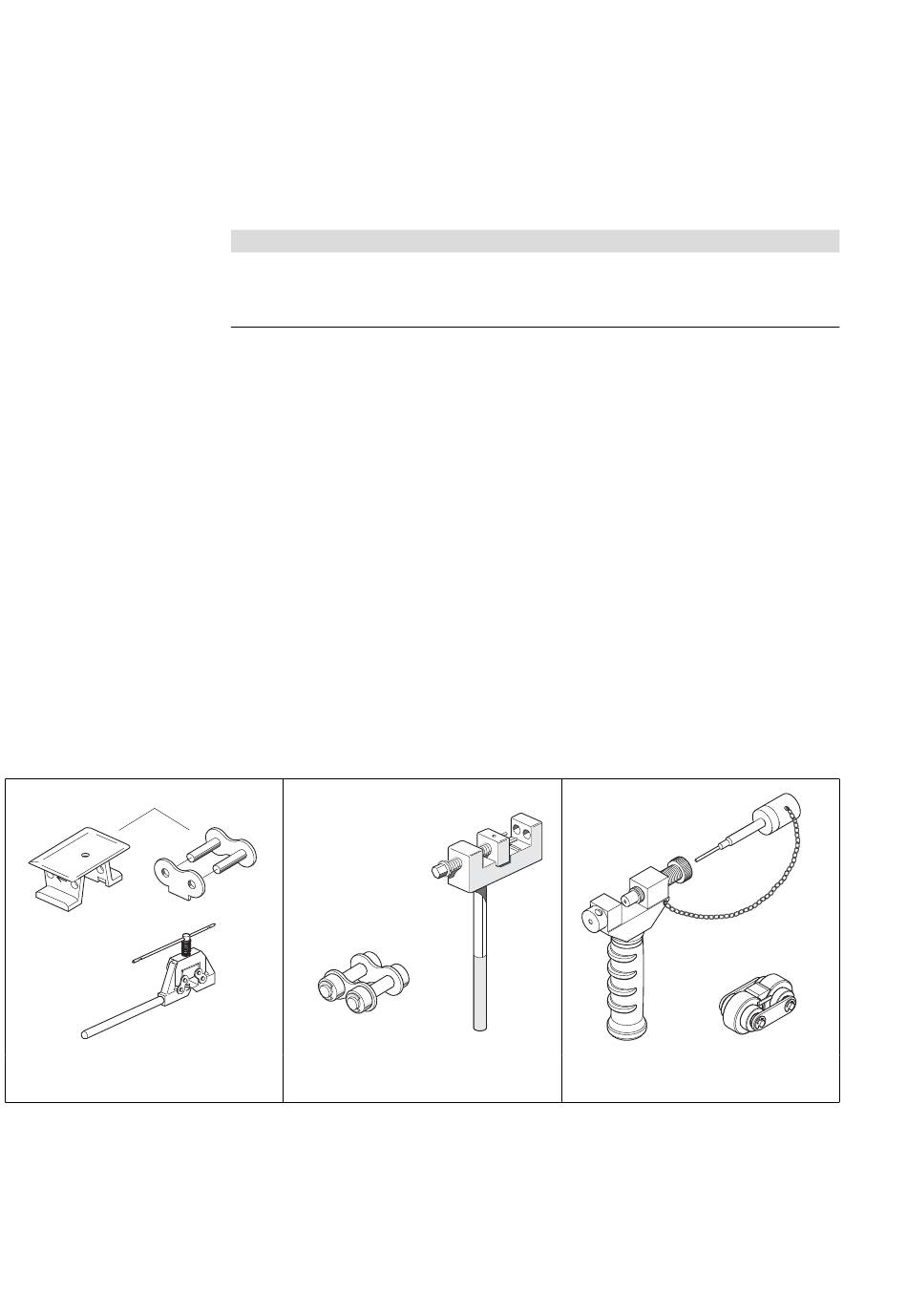

Fig. 22: Accesorios necesarios
Bosch Rexroth AG, MIT: BS 2/C-... + BS 2/R-..., 3 842 358 727/2013-04
10.4 Sustitución de piezas de desgaste
10.4.1
Denominaciones
En esta documentación se utilizan las denominaciones siguientes:
Tabla 8: Denominaciones
Denominación
Signifi cado
Cadena
Cadena de transporte con medio de transporte:
• Cadena de placas planas (.../C-...)
• Cadena de rodillos para acumulaciones (.../R-...)
• Cadena de rodillos para acumulaciones Vplus (.../R-V-...)
10.4.2
Herramientas necesarias
• Llaves para tornillos hexagonales (llaves de boca),
anchos 8, 10, 13, 19 y 27
• Llave Allen, ancho 4
• Nivel de burbuja
• Alicates
10.4.3
Accesorios necesarios
• Para cadena de placas planas:
– Herramienta de desmontaje: 3 842 010 510
– Eslabón de empalme: 3 842 535 333
• Para cadena de rodillos para acumulaciones:
– Herramienta de desmontaje: 3 842 010 511
– Eslabón de empalme: 3 842 530 417
• Para cadena de rodillos para acumulaciones Vplus:
– Herramienta de desmontaje: 3 842 539 357
– Eslabón de empalme: 3 842 538 872
8 981 010 511
3 842 530 417
Cadena de rodillos para
acumulaciones
3 842 539 357
3 842 538 872
Cadena de rodillos para
acumulaciones Vplus
