Vega VEGADIF 85 Guía Rápida

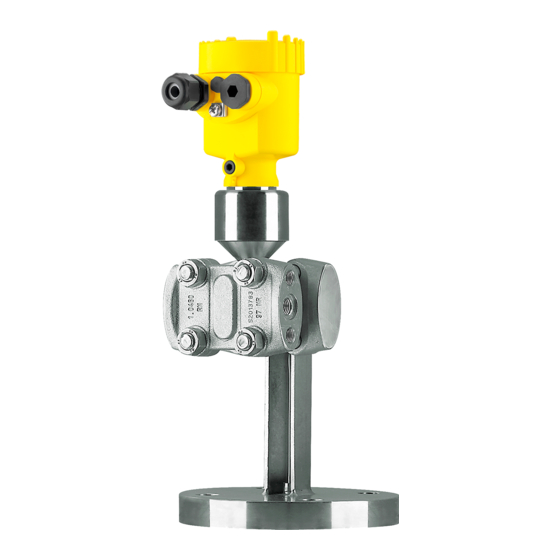

Transmisor de presión diferencial con celda de medida metálica
Ocultar thumbs
Ver también para VEGADIF 85:
- Instrucciones de servicio (100 páginas) ,
- Manual de producto (28 páginas) ,
- Guía rápida (24 páginas)
Manuales relacionados para Vega VEGADIF 85
Resumen de contenidos para Vega VEGADIF 85
- Página 1 Guía rápida Transmisor de presión diferencial con celda de medida metálica VEGADIF 85 Profibus PA Document ID: 53575...
-
Página 2: Tabla De Contenido
Usted puede encontrar informaciones adicionales en el manual de operaciones detallado, correspondiente, así como el Safety Manual que acompaña a los instrumentos con cualificación SIL. Puede en- contrarlos en nuestra página web. Manual de instrucciones VEGADIF 85 - Profibus PA: ID de docu- mento 53569 Estado de redacción de la guía rápida: 2020-09-22 VEGADIF 85 • Profibus PA... -
Página 3: Para Su Seguridad
Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto El VEGADIF 85 es un equipo para la medición de flujo, nivel, presión diferencial, densidad e interfase. Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto". -
Página 4: Conformidad Ue
DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo " Embalaje, transporte y almacenaje" • Capitulo " Reciclaje" VEGADIF 85 • Profibus PA... -
Página 5: Descripción Del Producto
Datos del sensor específicos del pedido para un cambio de la electrónica (XML) • Certificado de control (PDF) - opcional Vaya a " www.vega.com" e introduzca el número de serie de su dispo- sitivo en el campo de búsqueda. Opcionalmente Usted encontrará los datos mediante su Smartphone: •... -
Página 6: Montaje
Ventilación La ventilación para la carcasa de la electrónica se realiza a través de un elemento de filtro en la zona de los racores para cables. VEGADIF 85 • Profibus PA... -
Página 7: Información
Elemento de filtro Información: Durante el funcionamiento hay que prestar atención a que el elemen- to de filtro siempre esté libres de incrustaciones. Para la limpieza no se puede emplear ningún limpiador de alta presión. VEGADIF 85 • Profibus PA... -
Página 8: Conectar A La Alimentación De Tensión
9. Apretar la tuerca de unión del racores atornillados para cables, la junta tiene que abrazar el cable completamente 10. Poner nuevamente el módulo de visualización y configuración eventualmente disponible 11. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. VEGADIF 85 • Profibus PA... -
Página 9: Carcasa De Una Cámara
Fig. 5: Compartimiento de conexiones - Carcasa de dos cámaras Alimentación de tensión, salida de señal Para el módulo de visualización y configuración o adaptador de interface Para unidad de indicación y ajuste externa Terminal de tierra para la conexión del blindaje del cable VEGADIF 85 • Profibus PA... -
Página 10: Puesta En Funcionamiento Con El Módulo De Visualización Y Configuración
" Puesta en marcha rápida" en la pantalla inicial del módulo de visualización y configuración. Realizar los pasos siguientes en la secuencia indicada a continua- ción. El " Ajuste ampliado" se encuentra en el manual de instrucciones VEGADIF 85. VEGADIF 85 • Profibus PA... -
Página 11: Aplicación
Entrar el valor porcentual y el valor de presión correspondiente para nivel mín. Ajuste máx. En esta opción del menú se realiza el ajuste máx. para el nivel. Entrar el valor porcentual y el valor de presión correspondiente para el nivel máx. VEGADIF 85 • Profibus PA... -
Página 12: Linealización
Entrar el valor porcentual y el valor de densidad correspondiente para la densidad mín. Ajuste máx. En esta opción del menú se realiza el ajuste máx. para densidad. Entrar el valor porcentual y el valor de densidad correspondiente para la densidad máx. VEGADIF 85 • Profibus PA... - Página 13 PACTware. De esta forma termina la puesta en marcha rápida. Ejemplo de parametriza- VEGADIF 85 mide siempre una presión independientemente de la ción variable de proceso seleccionada en la opción del menú "Aplicación". Para emitir correctamente la variable de proceso seleccionada, hay que realizar una asignación a 0 % y 100 % de la señal de salida...
-
Página 14: Parametrización - Ajuste Ampliado
Nombre del punto Sensor de medición Aplicación Aplicación Nivel Unidades Unidad de ajuste mbar (con rango nominal de medición ≤ 400 mbar) bar (con rango nominal de medición ≥ 1 bar) Unidad de tempe- °C ratura VEGADIF 85 • Profibus PA... -
Página 15: Diagnóstico
Simulación Presión de proceso Otros ajustes Opción de Parámetro Valor por defecto menú Fecha/Hora Fecha actual/Hora actual Copiar ajustes Ningún reset del equipo Parámetros Ningún reset especiales VEGADIF 85 • Profibus PA... - Página 16 Nombre del dispositivo Versión del dispositivo Versión de hardware y software Fecha de calibración de Fecha fábrica Profibus Ident Number Número de identificación del equipo en un siste- ma Profibus Características del sen- Características específicas del pedido VEGADIF 85 • Profibus PA...
-
Página 17: Puesta En Marcha Con Smartphone/Tableta, Pc/Portátil A Través De Bluetooth
Para el acceso (autentica- ción) con Bluetooth sigue siendo válido el PIN modificado. Información: La comunicación Bluetooth funciona sólo cuando el PIN actual del sensor es diferente del que viene ajustado de fábrica " 0000". VEGADIF 85 • Profibus PA... -
Página 18: Establecer La Conexión
El smartphone/tableta busca automáticamente instru- mentos con capacidad Bluetooth en el entorno. PC/Notebook Inicie PACTware y el asistente de proyecto de VEGA. Seleccione la búsqueda de instrumento mediante Bluetooth y dé inicio a la función de búsqueda. El equipo busca automáticamente dispositivos con capacidad Bluetooth en el entorno. -
Página 19: Anexo
Tensión de alimentación U 9 … 32 V DC Tensión de alimentación U con ilumina- 13,5 … 32 V DC ción conectada Cantidad de sensores por acoplador de segmento DP-/PA máx. IP66/IP68 (0,2 bar) solo con presión absoluta. VEGADIF 85 • Profibus PA... -
Página 20: Fecha De Impresión
