schmersal EX-AZM 415 Instrucciones Para El Montaje
schmersal EX-AZM 415 Instrucciones Para El Montaje

schmersal EX-AZM 415 Instrucciones Para El Montaje

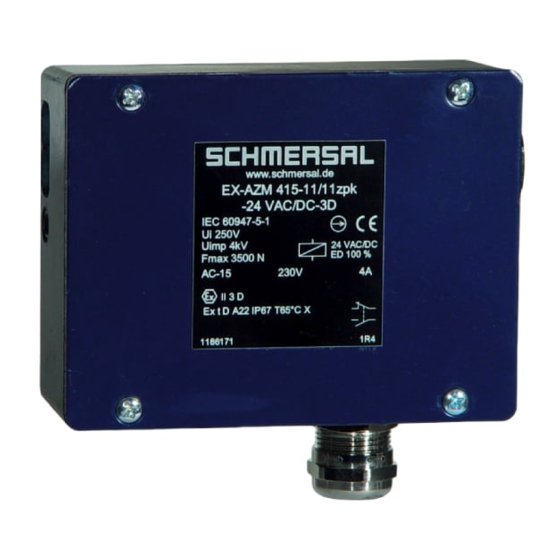

Dispositivo de bloqueo de seguridad por solenoide

Publicidad

Enlaces rápidos

Manual de instruccionese
Dispositivo de bloqueo de seguridad por solenoide
Manual de instrucciones. . . . . . . . . .páginas 1 a 6
ES
Original
Contenido
1
Acerca de este documento
1.1 Función . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.2 A quién va dirigido: personal experto autorizado . . . . . . . . . . . . . . .1
1.3 Símbolos utilizados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.4 Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.5 Instrucciones de seguridad generales . . . . . . . . . . . . . . . . . . . . . . .1
1.6 Advertencia sobre el uso inadecuado . . . . . . . . . . . . . . . . . . . . . . .2
1.7 Exención de responsabilidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2
2.1 Código de pedidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.2 Versiones especiales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.3 Descripción y uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.4 Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.5 Certificación de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
3
3.1 Instrucciones generales para el montaje . . . . . . . . . . . . . . . . . . . . .3
3.2 Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
4
4.2 Variantes de contactos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
5
5.1 Prueba de funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
5.2 Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
6
6.1 Retirada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
6.2 Retirada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
7
1. Acerca de este documento
1.1 Función
El presente manual de instrucciones ofrece la información necesaria
para el montaje, la puesta en servicio, el funcionamiento seguro,
así como el desmontaje del dispositivo de seguridad. El manual
siempre debe conservarse en estado legible y estar accesible en todo
momento.
1.2 A quién va dirigido: personal experto autorizado
Todas las acciones descritas en este manual de instrucciones sólo
deberán ser realizadas por personal experto debidamente formado y
autorizado por el usuario de la máquina.
Sólo instale y ponga en servicio el equipo tras haber leído y entendido
el manual de instrucciones, y conocer las normas sobre seguridad
laboral y prevención de accidentes.
La selección y el montaje de los equipos así como su inclusión técnica
en el sistema de control van unidos a los conocimientos cualificados
de la legislación y normativa aplicable por parte del fabricante de la
máquina.
1.3 Símbolos utilizados
Información, sugerencia, nota:
Este símbolo indica que se trata de información adicional útil.
Atención: Si no se observa esta advertencia podrían
ocasionarse fallos o errores de funcionamiento.
Advertencia: Si no se observa esta advertencia podrían
ocasionarse daños personales y/o daños en la máquina.
1.4 Uso previsto
Los productos aquí descritos han sido desarrollados para asumir
funciones relativas a la seguridad como parte de una instalación
completa o una máquina individual. Es responsabilidad del fabricante
de la instalación o máquina asegurar la seguridad del funcionamiento
en general.
El dispositivo de seguridad sólo puede ser utilizado siguiendo las
indicaciones que se presentan a continuación o para aplicaciones
autorizadas por el fabricante. Encontrará más detalles sobre el ámbito
de aplicación en el capítulo 2. "Descripción del producto".
1.5 Instrucciones de seguridad generales
Deberán cumplirse las instrucciones de seguridad incluidas en el
manual de instrucciones, así como las normas nacionales relativas
a la instalación, seguridad y prevención de accidentes.
Encontrará más información técnica en los catálogos de
Schmersal y/o en el catálogo online disponible en Internet
en www.schmersal.net.
No se garantiza la exactitud del contenido. Nos reservamos el derecho
a realizar cambios en favor del progreso técnico.
No se conocen riesgos residuales si se observan las indicaciones
relativas a la seguridad, así como las instrucciones para el montaje,
la puesta en servicio, el servicio y el mantenimiento.
ES
EX-AZM 415
1

Publicidad

loading

Resumen de contenidos para schmersal EX-AZM 415

  • Página 1: Tabla De Contenido

    2.5 Certificación de seguridad ....... .2 Encontrará más información técnica en los catálogos de Schmersal y/o en el catálogo online disponible en Internet Montaje en www.schmersal.net.
  • Página 2: Advertencia Sobre El Uso Inadecuado

    Manual de instruccionese Dispositivo de bloqueo de seguridad por solenoide EX-AZM 415 1.6 Advertencia sobre el uso inadecuado Los interruptores de seguridad están clasificados como dispositivos de bloqueo de tipo 2 según la norma ISO 14119. El uso inadecuado o distinto al previsto, así como cualquier neutralización/manipulación pueden ocasionar daños...
  • Página 3: Montaje

    Está permitido el uso de los actuadores AZ/AZM 415-B1, -B2 y -B3 EX-AZM 415-11/20ZPK…-3D EX-AZM 415-02/11ZPK…-3D en combinación con el EX-AZM 415. Rogamos observar las instrucciones de las normas 23 11 21 11 ISO 12100, ISO 14119 y ISO 14120.
  • Página 4: Puesta En Servicio Y Mantenimiento

    Encontrará información para la selección de los relés de motivos de seguridad contra posibles explosiones, el equipo seguridad adecuados en los catálogos de Schmersal, así deberá sustituirse tras un máx. de 1 millón de maniobras. como en el catálogo online disponible en www.schmersal.net.
  • Página 5: Declaración De Conformidad Ce

    Oliver Wacker documentación técnica: Möddinghofe 30 42279 Wuppertal Lugar y fecha de emisión: Wuppertal, 2 de mayo de 2017 Firma legal Philip Schmersal Director General La declaración de conformidad vigente está a disposición para su descarga en Internet en www.schmersal.net.
  • Página 6 K. A. Schmersal GmbH & Co. KG Möddinghofe 30, D - 42279 Wuppertal Postfach 24 02 63, D - 42232 Wuppertal Teléfono +49 - (0)2 02 - 64 74 - 0 Telefax +49 - (0)2 02 - 64 74 - 1 00 E-Mail: info@schmersal.com...
