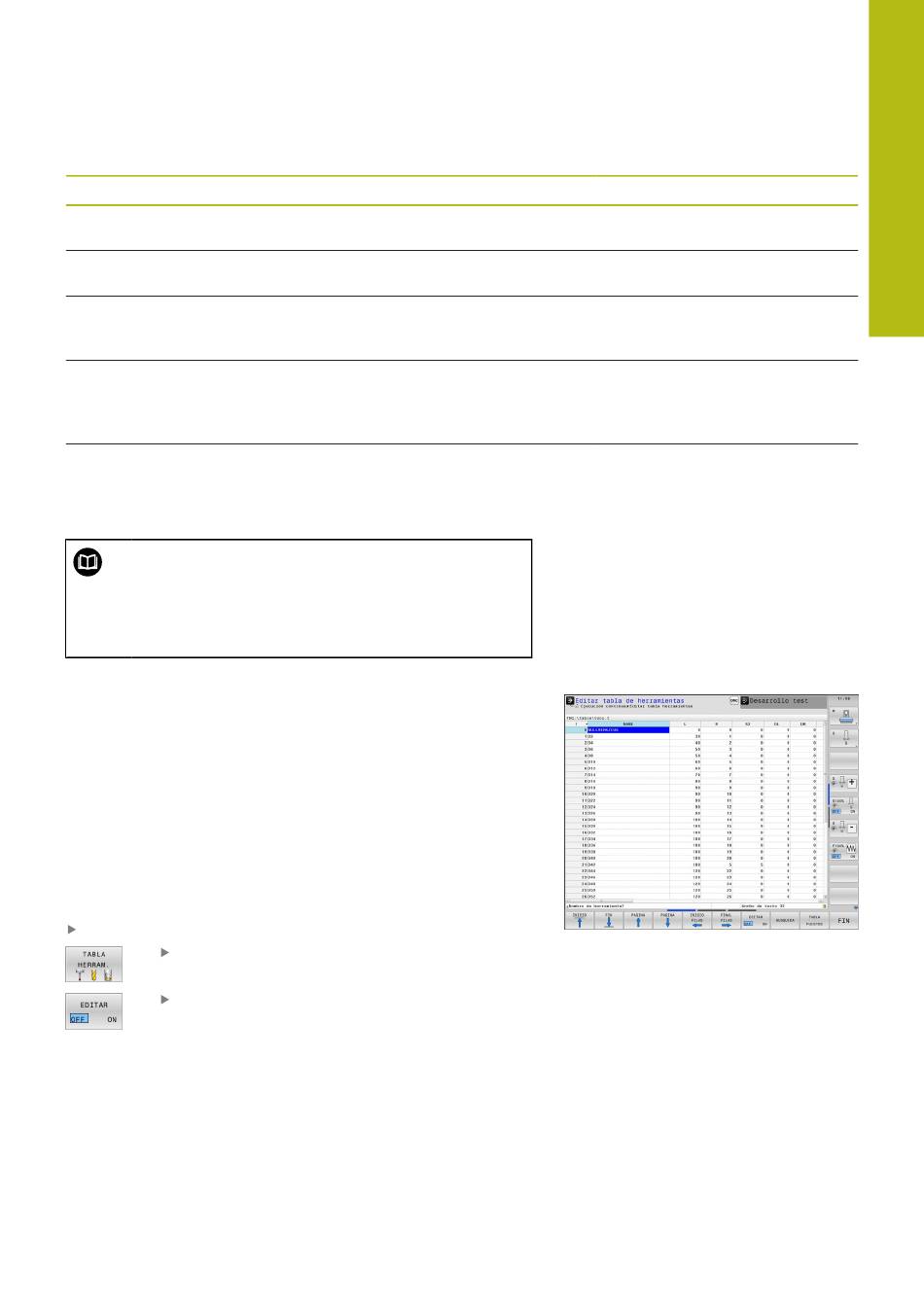

Herramientas | Datos de la herramienta
Parámetro Significado
DIRECT
Dirección de corte de la herramienta para la medición con
la herramienta girando
R-OFFS). Medición de la longitud: Decalaje de la herramienta entre
el centro del vástago y el centro de la herramienta.
L-OFFS Medición del radio: desviación adicional de la herramien-
ta en relación con
vástago y la arista inferior de la herramienta.
LBREAK Desviación admisible de la longitud L de la herramienta
para detectar la rotura. Si se sobrepasa el valor introduci-
do, el control numérico bloquea la herramienta (estado L).
Campo de introducción: 0 a 3,2767 mm
RBREAK Desvío admisible del radio R de la herramienta para la
detectar la rotura.. Si se sobrepasa el valor introducido,
el control numérico bloquea la herramienta (estado L).
Campo de introducción: 0 a 0,9999 mm
Descripción de los ciclos para la medición de
herramientas automática:
Información adicional:
Programar ciclos de medición para piezas y
herramientas
Editar las tablas de herramientas
La tabla de herramientas válida para la ejecución del programa
tiene como nombre de fichero TOOL.T y debe guardarse en el
directorio TNC:\table.
A las tablas de herramientas que se guardan o a las que se va a
aplicar el test del programa se les asigna otro nombre cualquiera
y la extensión .T. Para los modos de funcionamiento Test del
programa y Programar, el control numérico utiliza asimismo
de forma estándar la tabla de herramientas TOOL.T. Para editar,
pulsar en el modo de funcionamiento Test del programa la softkey
TABLA HERRAM..
Abrir la tabla de herramientas TOOL.T:
Seleccionar cualquier modo de funcionamiento de Máquina
Seleccionar la tabla de herramientas: pulsar la
softkey TABLA HERRAM.
Poner la softkey EDITAR en ON
HEIDENHAIN | TNC 640 | Manual de instrucciones Configurar, probar y ejecutar programas NC | 01/2021
entre la superficie del
offsetToolAxis
Manual de instrucciones
Diálogo
Direc. corte? M4=ENT/M3=NOENT
Desvío herramienta: ¿Radio?
Desvío herramienta: Longitud?
Tolerancia de rotura: Longitud?
Tolerancia de rotura: Radio?
4
157
