CLIMATIZACIÓN
AIRES ACONDICIONADOS

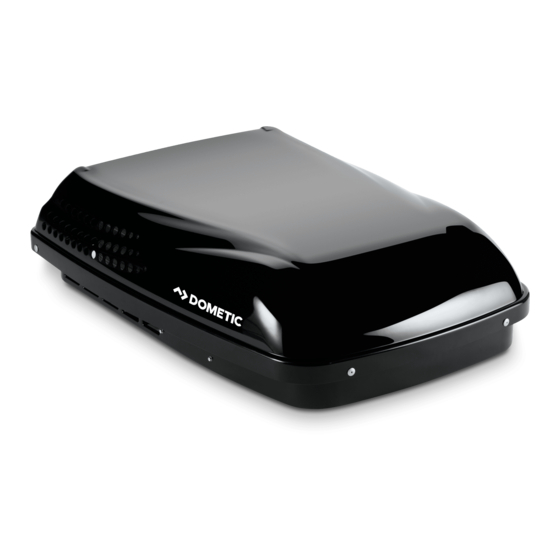

Brisk Air (457915, 459516), Brisk II (B57915, B59516),
High Performance (540315, 540316), Blizzard NXT (H540315, H540316),
Penguin (640312, 640315, 640316), Penguin II (640312C, 640315C, 640316C),
FreshJet (FJX3473, FJX3573)
Caja de distribución de aire Value,
ES
mecánica
Manual de instalación y funcionamiento . . . . 2
ADVERTENCIA
Cáncer y daños reproductivos
www.P65Warnings.ca.gov
Formulario N.º 3317817.000 1/21 | ©2021 Dometic Corporation
Publicidad
Tabla de contenido
Manuales relacionados para Dometic Brisk Air
Resumen de contenidos para Dometic Brisk Air
- Página 1 CLIMATIZACIÓN AIRES ACONDICIONADOS Brisk Air (457915, 459516), Brisk II (B57915, B59516), High Performance (540315, 540316), Blizzard NXT (H540315, H540316), Penguin (640312, 640315, 640316), Penguin II (640312C, 640315C, 640316C), FreshJet (FJX3473, FJX3573) Caja de distribución de aire Value, mecánica Manual de instalación y funcionamiento ..2 ADVERTENCIA Cáncer y daños reproductivos...
-
Página 2: Tabla De Contenido
Para obtener información actualizada del producto, visite www.dometic.com. 9 Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . 23 Índice... -
Página 3: Directivas Complementarias
Indica una situación peligrosa que, si no se evita, • Utilice únicamente piezas de repuesto y provocará la muerte o lesiones graves. componentes Dometic que estén específicamente aprobados para su uso con el producto. ADVERTENCIA Indica una situación peligrosa que, si no se evita, •... -
Página 4: Información General
Dometic Corporation se reserva el derecho de modificar Para visualizar la placa de datos de servicio, mire a los diseños y especificaciones sin previo aviso. -
Página 5: Dimensiones Del Componente Del Techo Por Modelo
Caja de distribución de aire Value (ADB), mecánica Información general 3 .4 Dimensiones del componente 3 .4 .2 Brisk Air del techo por modelo Esta sección proporciona las dimensiones externas y las medidas del espacio libre del componente del techo. - Página 6 Información general Caja de distribución de aire Value (ADB), mecánica 3 .4 .3 Brisk II 3 .4 .4 Blizzard NXT 5 Blizzard NXT (H540315, H540316) 4 Brisk II (B57915,B59516) 13.9 pulg. (353 mm) Espacio libre 13.7 pulg. (349 mm) Parte frontal de la 4.0 pulg.
- Página 7 Caja de distribución de aire Value (ADB), mecánica Información general 3 .4 .5 High Performance 3 .4 .6 Penguin 6 High Performance (540315, 540316) 7 Penguin (640312, 640315) 13.0 pulg. (330 mm) Parte frontal de la unidad 9.5 pulg. (241 mm) Espacio libre 4.0 pulg.
-
Página 8: Dimensiones De Los Componentes De La Adb
Información general Caja de distribución de aire Value (ADB), mecánica 3 .4 .7 Penguin II 3 .5 Dimensiones de los componentes de la ADB En esta sección, se incluyen las dimensiones internas de los componentes de la ADB. 8 Penguin II (640312C, 640315C, 640316C) 10.4 pulg. -
Página 9: Requisitos Para La Colocación
Caja de distribución de aire Value (ADB), mecánica Información general 3 .6 Requisitos para la colocación 3 .6 .1 Requisitos de inclinación Al medir para la colocación, confirme los siguientes El componente del techo está diseñado específicamente requisitos de inclinación. para su instalación en el techo de un RV. -
Página 10: Especificaciones
Protección del circuito: se necesita un fusible con retardo de tiempo o un disyuntor. Dometic Corporation proporciona las pautas generales respecto de los requisitos de los generadores. Estas pautas se basan en las experiencias que las personas han tenido en aplicaciones reales. Al dimensionar el generador, se debe tener en cuenta el consumo total de energía de su RV. Los generadores pueden perder... -
Página 11: Diagramas De Cableado
Caja de distribución de aire Value (ADB), mecánica Diagramas de cableado 5 Diagramas de cableado Compresor En esta sección, se incluyen los diagramas de cableado Motor para el producto. VERDE/AMARILLO SOBRE- CARGA Compresor Conector de 6 pines Motor AZUL BLANCO VERDE/AMARILLO MARRÓN NEGRO... -
Página 12: Antes De La Instalación
Antes de la instalación Caja de distribución de aire Value (ADB), mecánica AVISO: Hacer caso omiso a los avisos siguientes puede causar daños al componente del techo o al RV . VERDE/AMARILLO • Nunca cree un punto bajo en el techo del RV. •... -
Página 13: Uso De Un Respiradero De Techo
Caja de distribución de aire Value (ADB), mecánica Antes de la instalación 6 .2 .1 Uso de un respiradero de techo 6 .2 .2 Realización de una nueva abertura existente en el techo Si no hay un respiradero de techo existente, Si ya hay un respiradero de techo, consulte la continúe con la sección “Realización de una nueva sección “Uso de un respiradero de techo existente”... -
Página 14: Colocación Del Cableado
Antes de la instalación Caja de distribución de aire Value (ADB), mecánica 2. Dirija el cable de alimentación de 115 V CA desde la caja de fusibles con retardo o disyuntores hasta la abertura del techo. Utilice un cable de un solo hilo con revestimiento no metálico listado/certificado. -
Página 15: Preparación Para Trabajar En El Interior Del Vehículo Recreativo
Caja de distribución de aire Value (ADB), mecánica Instalación 4. Levante y coloque el componente del techo Cable eléctrico Grosor del techo sobre la abertura preparada utilizando la junta interno del componente del techo como guía. 3. Llegue hasta la abertura de aire de retorno del El trabajo externo está... - Página 16 Instalación Caja de distribución de aire Value (ADB), mecánica 21 Apilamiento y ubicación de los separadores de espuma Separadores de Separador de espuma - espuma apilados 0.4 pulg. (10 mm) (2) Grosor del techo Separador de espuma - 1.2 pulg. (30 mm) (3) Espuma superior - Adaptador de la ADB (1) 0.4 pulg.
-
Página 17: Grosor Del Techo De 1 .25 A 5 .5 Pulg . (32 A 152 Mm)
Caja de distribución de aire Value (ADB), mecánica Instalación 7 .1 .1 Grosor del techo de 1 .25 a 5 .5 pulg . (32 a 152 mm) Todos los modelos 1.25 pulg. 1.5 pulg. 2.0 pulg. 2.5 pulg. 3.0 pulg. 3.5 pulg. 4.0 pulg. 4.5 pulg. 5.0 pulg. 5.5 pulg. - Página 18 Instalación Caja de distribución de aire Value (ADB), mecánica 7 .1 .2 Grosor del techo de 6 .0 a 7 .5 pulg . 1. Utilizando las tablas, determine la cantidad y la combinación de separadores de espuma que (152 a 191 mm) necesita en función del grosor del techo. Todos los modelos Grosor del 6.0 pulg.
-
Página 19: Aseguramiento De La Unidad
Caja de distribución de aire Value (ADB), mecánica Instalación 1. En el caso de las unidades que caben dentro de la abertura del techo de 14.0 x 14.0 pulg. (366 x 366 mm), presione toda la unidad hacia la bandeja base y hacia adentro de la abertura del techo. 2. -
Página 20: Cableado De La Unidad A La Fuente De Alimentación
Instalación Caja de distribución de aire Value (ADB), mecánica – Para el modelo FreshJet, apriete los cuatro pernos de 2. Lleve el cable eléctrico de la unidad de 6 pines desde el AC hacia la ubicación de la caja de montaje uniformemente a 22.2 pulg. -
Página 21: Finalización De La Instalación
Caja de distribución de aire Value (ADB), mecánica Funcionamiento En esta sección, se describe cómo conectar el cable 2. Alinee las perillas de control codificadas con los vástagos de las perillas de control en la ADB. de alimentación de 115 V CA desde el componente del techo y el cable eléctrico de la unidad de 6 pines del AC. -
Página 22: Comprender Los Controles
Funcionamiento Caja de distribución de aire Value (ADB), mecánica 8 .1 Comprender los controles 2. Seleccione el nivel de frío que mejor satisfaga sus necesidades: En esta sección, se describen los controles de – Enfriamiento bajo (la línea más corta) mantiene funcionamiento. -
Página 23: Mantenimiento
Caja de distribución de aire Value (ADB), mecánica Mantenimiento 9 Mantenimiento En esta sección, se describe cómo mantener el filtro de aire limpio. En esta sección, se describen las actividades rutinarias 1. Periódicamente (o, como mínimo, cada dos semanas para mantener el buen funcionamiento de los de funcionamiento), retire el filtro de aire de retorno componentes del sistema. -
Página 24: Eliminación
Para obtener una solución más permanente a la ganancia alta de calor, los accesorios como los toldos de Dometic para patios o ventanas reducen los efectos de la luz solar directa. Durante el funcionamiento normal, este producto está diseñado para eliminar una cierta cantidad de humedad del aire, en función del tamaño del ambiente que se está... - Página 25 Caja de distribución de aire Value (ADB), mecánica Eliminación...
- Página 26 Eliminación Caja de distribución de aire Value (ADB), mecánica...
- Página 27 Caja de distribución de aire Value (ADB), mecánica Eliminación...
-
