Safe Operation Practices • Set-Up • Operation • Service • Troubleshooting • Warranty
READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL
FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
NOTE: This Operator's Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all
models and the model depicted may differ from yours.
TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
O
peratOr

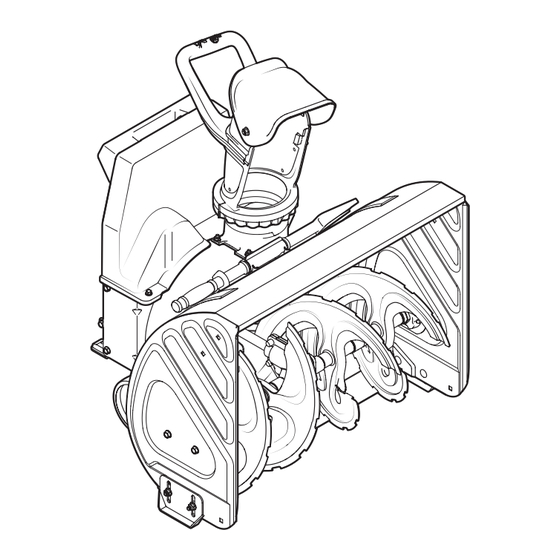

FLEX™ Snow Thrower Attachment
BEFORE ATTEMPTING TO OPERATE THIS MACHINE.
'
M
s
anual
WARNING
Form No. 769-11785
(August 2, 2016)

Publicidad

Capítulos

Tabla de contenido

Solución de problemas

loading

Resumen de contenidos para Troy-Bilt FLEX

  • Página 1 NOTE: This Operator’s Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all models and the model depicted may differ from yours. TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019 Form No. 769-11785...
  • Página 2: Tabla De Contenido

    To The Owner Thank You Thank you for purchasing the Troy-Bilt FLEX™ Snow Thrower Please be aware that this Operator’s Manual may cover a range of Attachment. It was carefully engineered to provide excellent product specifications for various models. Characteristics and features performance when properly operated and maintained.
  • Página 3: Safe Operation Practices

    Important Safe Operation Practices WARNING! This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply with these instructions may result in personal injury. When you see this symbol.
  • Página 4: Maintenance & Storage

    Maintenance & Storage Do not modify engine Muffler and engine become hot and can cause a burn. Do not touch. Keep children away. Never tamper with safety devices. Check To avoid serious injury or death, do not modify Exercise extreme caution when operating their proper operation regularly.
  • Página 5 Safety Symbols This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to assemble and operate. Symbol Description READ THE OPERATOR’S MANUAL(S) Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate. WARNING—...
  • Página 6: Assembly & Set-Up

    Assembly & Set-Up Assembly Clip the discharge chute handle onto the With the discharge chute positioned to the discharge chute, as shown in Figure 3-3. right as shown, install the chute band by lining Installing the Discharge Chute up the notches in the front with the band, and making certain to fit the discharge chute inside A discharge chute, wire spring, and chute band, the channel of the chute band, as detailed in...
  • Página 7 NOTE: If the installation has been completed Shear Pins To adjust the skid shoes: properly, a click! click! click! sound will be Loosen the four hex nuts (two on each A pair of replacement auger shear pins and bow heard when rotating the chute to the left and side) and carriage bolts.
  • Página 8: Controls & Operation

    Loosen the chute knob on the side of the upper chute to Refer to the FLEX™ Base Unit Operator’s Manual for adjust. Pivot the upper chute to desired position, and details regarding all engine-related controls and features.
  • Página 9 Fit a snow sock over the top of the wheel on Attachment Control Lever mount. the FLEX™ Power Base, as shown in Figure 4-7, then work the rest of it around the bottom of Attachment Control Lever Move the FLEX™ Power Base away from the Safety Lock the wheel.
  • Página 10: Off-Season Storage

    Engine If storing the snow thrower in an unventilated area, rustproof the machine using a light oil or IMPORTANT! Refer to the FLEX™ Power Base silicone to coat the snow thrower. operator’s manual for complete engine servicing Figure 5-2 Clean the exterior of the snow thrower.
  • Página 11 FLEX™ Base Unit by deploying the kickstand and tipping the base unit forward. Carefully move the base unit backwards and away from the snow thrower attachment. Park the FLEX™ Base Unit in a safe and stable location. Figure 5-8 5 — S ection...
  • Página 12: Troubleshooting

    Troubleshooting Problem Cause Remedy Excessive vibration or noise when 1. One or more of the clutch bumpers is missing or worn. 1. Replace the three clutch bumpers with replacement kit the Attachment Control Lever is part no. 753-08457. 2. Loose parts or damaged auger. applied.
  • Página 13: Replacement Parts

    Replacement Parts Part Component Number and Description 954-05071 Auger Drive Belt 738-04124A Shear Pin, 1.50 714-04040 Bow-tie Cotter Pin 784-5580 Skid Shoe, Standard (steel) 931-2643 Chute Clean-out Tool 790-00121 Shave Plate 753-08457 Clutch Bumper Kit (6) Phone (800) 828-5500 to order replacement parts or a complete Parts Manual (have your full model number and serial number ready). Parts Manual downloads are also available free of charge at www.troybilt.com.
  • Página 14: Warranty

    LIMITED WARRANTY FOR FLEX ATTACHMENT PRODUCT The limited warranty set forth herein is given by Troy-Bilt LLC to the Initial Any expendable, consumable, or routine maintenance item which Purchaser (as defined herein) with respect to a new Troy-Bilt-branded FLEX needs replacement or service as part of normal maintenance, unless...
  • Página 15: Español

    NOTA: Este Manual del operador cubre distintos modelos. Las características pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos y el modelo que se ilustra aquí puede diferir del suyo. TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019 Form No. 769-11785...
  • Página 16: Registro De Información De Producto

    En esta página encontrará los números de teléfono, dirección momento las medidas de seguridad recomendadas. En caso de no hacerlo del sitio web y dirección postal de Atención al cliente de Troy-Bilt. Queremos podrían producirse lesiones personales o daños materiales.
  • Página 17: Medidas De Seguridad

    Importantes medidas de seguridad ¡ADVERTENCIA! La presencia de este símbolo indica que se trata de instrucciones de seguridad importantes que se deben respetar para evitar poner en peligro su seguridad personal y/o material y la de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar operar esta máquina. Si no respeta estas instrucciones puede provocar lesiones personales.Cuando vea este símbolo.
  • Página 18: Mantenimiento Y Almacenamiento

    Planifique el patrón en el que va a ir arrojando Utilice siempre una herramienta de limpieza, no Según la Comisión de Seguridad de Productos nieve para evitar que la descarga de material use las manos. para el Consumidor de los Estados Unidos se produzca hacia las ventanas, las paredes, (CPSC) y la Agencia de Protección Ambiental de Mantenimiento y almacenamiento...
  • Página 19: Descripción

    Símbolos de seguridad En esta página se presentan y describen los símbolos de seguridad que en este producto puede tener. Lea, entienda y siga todas las instrucciones incluidas en la máquina antes de intentar armarla y hacerla funcionar. Símbolo Descripción LEA LOS MANUALES DEL OPERADOR Lea, entienda y siga todas las instrucciones incluidas en los manuales antes de intentar armarla y hacerla funcionar.
  • Página 20: Montaje Y Configuración

    Montaje y Configuración Montaje Sujete la manija del canal de descarga al canal Con el canal de descarga ubicado hacia la de descarga, como se indica en la Figura 3-3. derecha como se indica, coloque la banda del Instalación del canal de descarga canal alineando las ranuras del frente con la Con el presente accesorio se incluyó...
  • Página 21: Configuración

    NOTA: Si la instalación se realizó Pasadores de cuchilla Para ajustar las zapatas antideslizantes: correctamente, se oirá un sonido como ¡clic! Afloje las cuatro tuercas hexagonales (dos en El accesorio quitanieve trae un par de pasadores de ¡clic! ¡clic! al girar el canal hacia la izquierda y la cada lado) y los pernos del carro.
  • Página 22: Controles Y Funcionamiento

    Con el soporte en la posición UP (arriba) en la base Bloqueo de la palanca de control de potencia FLEX™, como se indica en la Figura del accesorio 4-2, hágalo girar hacia el accesorio quitanieve. Manija del canal...
  • Página 23: S Ection 4 - C Ontroles Y F Uncionamiento

    Para detener las barrenas, suelte la barra. motor de FLEX™, como se indica en la Figura 4-7, luego la base de potencia FLEX™ y saque la llave pase el resto de la funda por la parte inferior de la rueda.
  • Página 24: Mantenimiento Y Servicio

    Este ajuste se realiza IMPORTANTE: Consulte el manual del operador simplemente para eliminar el exceso de de la base de potencia FLEX™ para obtener las holgura del cable de la barrena como se indica instrucciones completas para el mantenimiento del en el recuadro izquierdo de la Figura 5-2.
  • Página 25: Reemplazo De Los Pasadores De Cuchilla

    Incline con cuidado el accesorio quitanieve los pasadores de cuchilla. FLEX™ hacia adelante sobre el frente de la caja Reemplace los pasadores de cuchilla como se de la barrena como se indica. Use la manija de montaje que se indicó...
  • Página 26: Solución De Problemas

    Solución De Problemas Problema Causa Remedio La vibración excesiva o ruido cuando 1. Uno o más de los topes de embrague falta o 1. Vuelva a colocar los tres topes de embrague con el se aplica el Anexo palanca de desgastado.
  • Página 27: Piezas De Reemplazo

    Piezas de reemplazo Part Componente Número de pieza y Descripción 954-05071 Auger correa de transmisión 738-04124A Shear Pin, 1.50 714-04040 Pajarita Chaveta 784-5580 Zapato Skid, Standard (acero) 931-2643 Herramienta de limpieza del canal de salida 790-00121 Placa Shave 753-08457 Pegatina Kit de embrague (6) Teléfono (800) 828-5500 para solicitar piezas de reemplazo o un Manual de Repuestos completo (tenga el número de modelo y número de serie).
  • Página 28: Garantía

    Unidos. Consulte la Declaración de garantía del control de las emisiones federal que se incluye en el manual del operador de la base de potencia FLEX no aprobada de alguna otra manera por Troy-Bilt LLC.
