15) Gire el control (02) para seleccionar la opción CONNECTION MODE y, a continuación, pulse el
control (02) para acceder a ella.

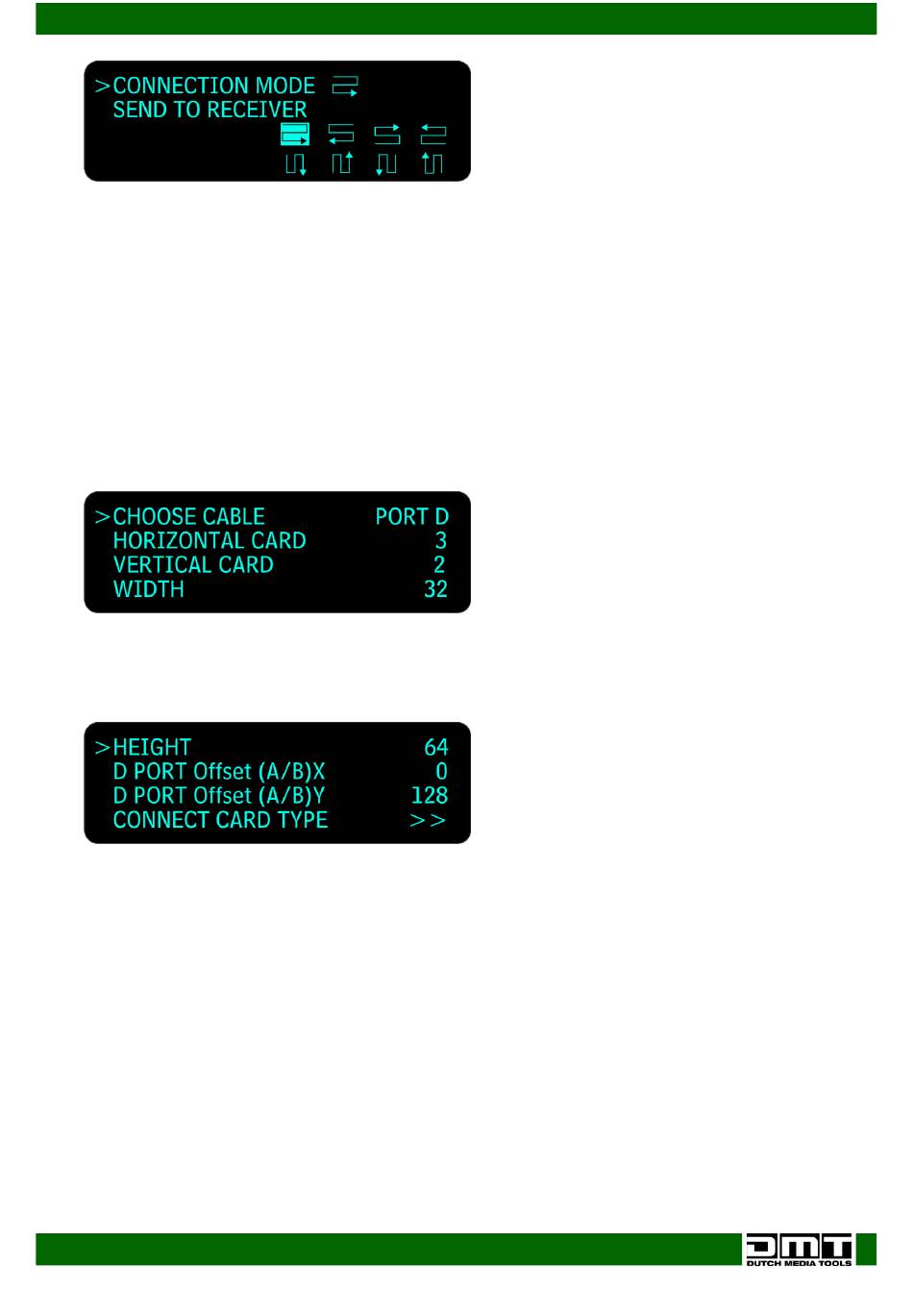

16) Gire el control (02) para elegir una de las 8 formas en la que las pantallas LED se han conectado
con el cable de datos principal.
17) Pulse el control (02) para confirmar su elección.
18) Gire el control (02) para seleccionar la opción SEND TO RECEIVER y, a continuación, pulse el control
(02) para confirmar.
19) Gire el control (02) hacia la izquierda para regresar a la pantalla anterior del menú.
20) Gire el control (02) para seleccionar CHOOSE CABLE, pulse el control (02) y, a continuación gírelo
para establecer la salida del puerto D.
21) Gire el control (02) para seleccionar HORIZONTAL/VERTICAL CARD (cuántas pantallas LED se utilizan
en horizontal y en vertical en la configuración del puerto D).
22) Pulse el control (02) y gírelo para ajustar los valores.
23) Pulse el control (02) para confirmar.
24) Gire el control (02) para seleccionar el ancho y la altura. Pulse el control (02) y, a continuación,
gírelo para ajustar los valores. Estas son las dimensiones de píxeles de una pantalla LED. En nuestro
ejemplo hemos utilizado una pantalla LED E12.5 con 32 píxeles (ancho) y 64 píxeles (alto). Establezca
el desplazamiento del puerto D con las opciones D PORT Offset (A/B)X y D PORT Offset (A/B)Y.
25) Para calcular el desplazamiento, sume las 2 pantallas LED del puerto U: 64 píxeles + 64 píxeles = 128
píxeles.
