SB-804 Sender Box Pro
Descripción del dispositivo
Características
La unidad SB-804 es una caja emisora profesional de DMT.
 Voltaje de entrada: 85-264 V CA, 50/60 Hz
 Consumo de energía: 25 W
 Asignación de pantallas LED sin utilizar un ordenador y LED Studio
 2 x tarjetas emisoras 802 incluidas
 Entrada de vídeo: 2x DVI-D + HDMI
 Utilice una entrada de vídeo digital (DVI o HDMI) y conviértala para que pueda ser enviada a través
de un único cable CAT-5 a su pantalla LED.
 Las conexiones se realizan a través de conectores Neutrik Ethercon que garantizan una conexión
fiable en cualquier situación.
 El SB-804 es la versión ampliada del SB-803, cuenta con dos tarjetas emisoras integradas y es capaz
de configurar instalaciones de pantallas LED de gran tamaño.
 Está equipado con 2 tarjetas emisoras que son compatibles con todas las pantallas LED DMT.
 Con el SB-804 ya no tendrá que preocuparse más sobre qué versión de LED Studio utilizar.
 Salidas a pantalla: 2x 2 conectores Ethercon(RJ45)
 Entrada de alimentación: entrada y salida Powercon de Neutrik
 Puerto de configuración: conexión USB-B, RS 232 en la parte trasera.
El conector RS 232 se utiliza para controlar el brillo de las pantallas conectadas en cascada: 16

niveles de ajuste en el panel delantero
 Resolución: 640 x 480, 800 x 600, 1024 x 768, 1280 x 768, 1280 x 800, 1280 x 1024, 1366 x 768, 1440 x 900,
1440 x 1080, 1600 x 576, 1600 x 900, 1600 x 1000, 1600 x 1200, 1680 x 1050, 1728 x 1296, 1920 x 1080,
1920 x 1200, 2048 x 1152, 2048 x 1280, 2560 x 1440, 2560 x 1600, personalizado (solo disponible en el
software LED Studio)
 Refrigeración: ventilador para refrigeración
 Tamaño de bastidor estándar: 1U
 Medidas: 482x 358 x 44 mm (largo x ancho x alto)
19 pulgadas x 1HE (largo x alto)
 Peso: 2,88 kg
Esta caja emisora NO dispone de función de escalado

Parte frontal

01) Pantalla LED
02) Control para el menú
Gire este control para seleccionar y establecer sus ajustes. Pulse el botón para confirmar.
03) Botón MENU/BACK
Pulse este botón para volver un paso hacia atrás en el menú.
04) Conector USB-B para configuración a través del software LED Studio
05) LED verde de señal
Indica si la unidad está recibiendo una señal de vídeo.
LED parpadeando: la señal de vídeo está presente.
LED apagado: No hay señal de vídeo
Código de pedido: 101602
6

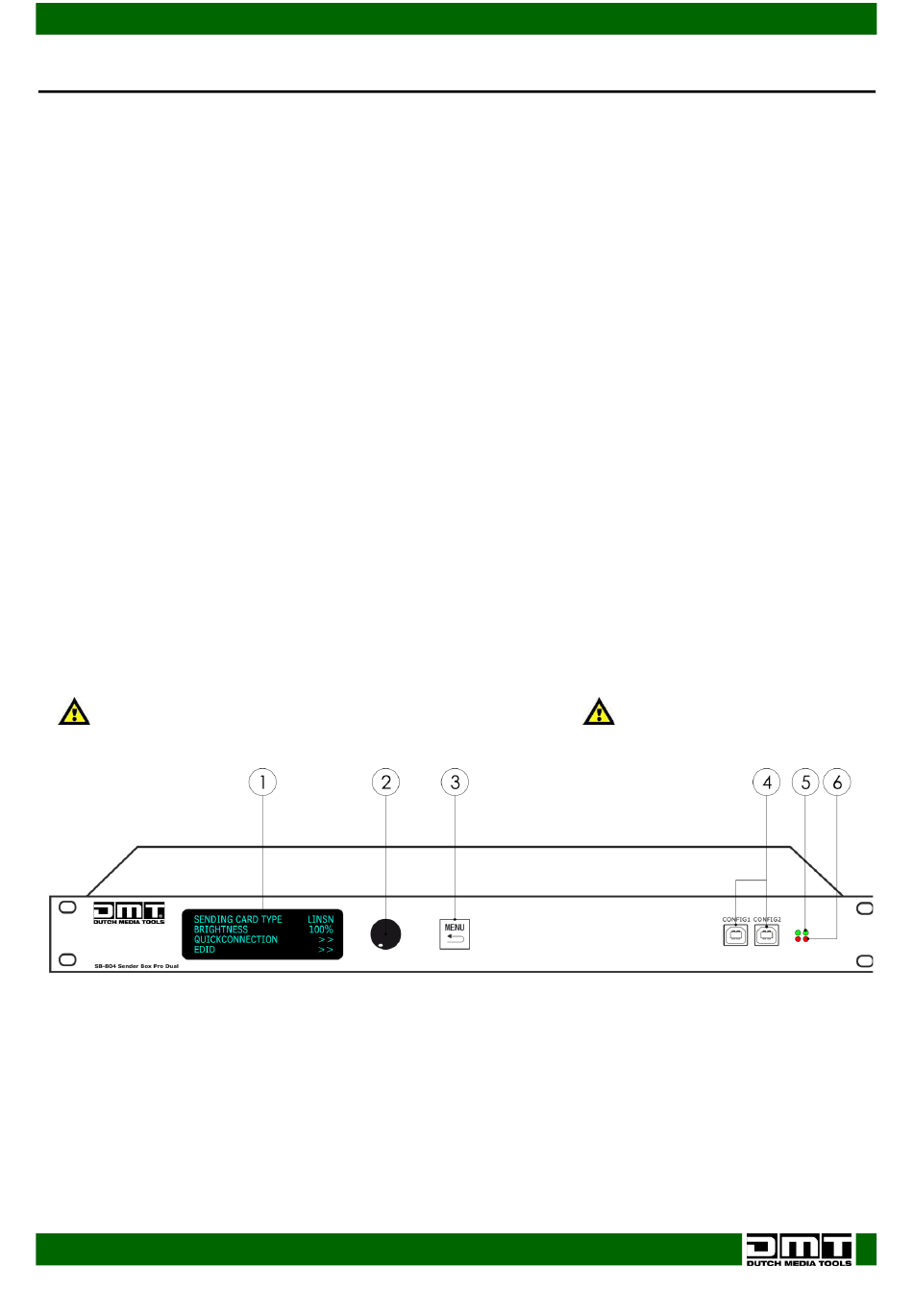

Fig. 01
