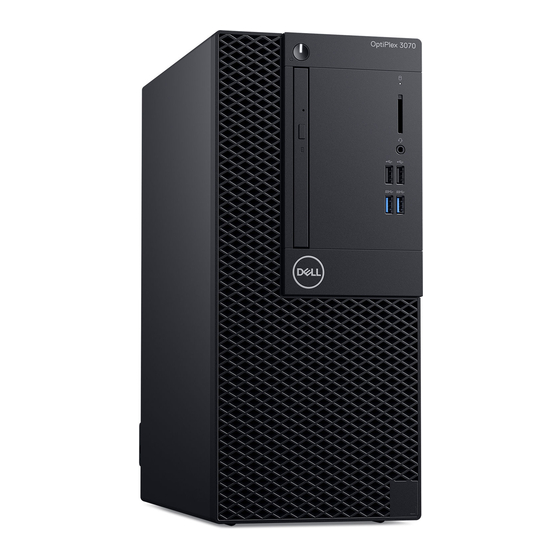

- Página 1 Dell OptiPlex 3070 Tower Configuración y especificaciones Modelo reglamentario: D18M Tipo reglamentario: D18M005 July 2020 Rev. A01...
- Página 2 Una señal de PRECAUCIÓN indica la posibilidad de sufrir daño a la propiedad, heridas personales o la muerte. © 2018 - 2019 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de...
-
Página 3: Tabla De Contenido
Tabla de contenido Capítulo 1: Configure la computadora....................5 Capítulo 2: Chasis........................... 7 Vista frontal.................................... 7 Vista de la computadora Tower............................8 Capítulo 3: Especificaciones del sistema................... 9 Conjunto de chips.................................. 9 Procesador..................................9 Memoria....................................12 Memoria Intel Optane................................12 Almacenamiento................................... 13 Audio y altavoces..................................14 Controladora de video y gráficos............................ - Página 4 Actualización del BIOS del sistema con una unidad flash USB.................31 Actualización del BIOS de Dell en entornos Linux y Ubuntu..................31 Actualización del BIOS desde el menú de inicio único F12..................32 Contraseña del sistema y de configuración........................34 Asignación de una contraseña del sistema/de configuración..................35 Eliminación o modificación de una contraseña existente de configuración del sistema........
-
Página 5: Capítulo 1: Configure La Computadora
Establezca la conexión con una red. b. Inicie sesión en su cuenta de Microsoft o cree una cuenta nueva. 7. Localice aplicaciones Dell. Tabla 1. Localice aplicaciones Dell Registre el equipo Asistencia y soporte técnico de Dell Configure la computadora... - Página 6 Tabla 1. Localice aplicaciones Dell (continuación) SupportAssist: compruebe y actualice el equipo Configure la computadora...
-
Página 7: Capítulo 2: Chasis
Chasis En este capítulo se muestran las múltiples vistas del chasis junto con los puertos y conectores; también se explican las combinaciones de teclas de acceso rápido FN. Temas: • Vista frontal • Vista de la computadora Tower Vista frontal 1. -
Página 8: Vista De La Computadora Tower
Vista de la computadora Tower Vista posterior 1. Puerto de línea de salida 2. Puerto serie (opcional) 3. Puerto HDMI 4. DisplayPort/HDMI 2.0b/VGA opcional 5. DisplayPort 6. Puertos USB 3.1 Generación 1 (2) 7. Etiqueta de servicio 8. Puertos USB 2.0 (2, compatibles con Smart Power On) 9. -
Página 9: Capítulo 3: Especificaciones Del Sistema
Procesador NOTA: Los productos estándares globales (GSP) son un subconjunto de productos de relación de Dell que se administran en términos de disponibilidad y transiciones sincronizadas en todo el mundo. Aseguran que la misma plataforma se pueda adquirir globalmente. Esto permite que los clientes reduzcan el número de configuraciones... - Página 10 administradas en todo el mundo, reduciendo así los costos. Además, permiten que las compañías implementen estándares de TI globales, asegurando configuraciones de productos específicos internacionalmente. Device Guard (DG) y Credential Guard (CG) son las nuevas características de seguridad que solo están disponibles en Windows 10 Enterprise.
- Página 11 Tabla 3. Procesador (continuación) Procesadores Intel Core, CPU Core de Tower/ Micro Apto para DG/CG 9.ª generación (solo se ofrecen offline) Factor de forma pequeño Intel® Core™ i5-9400 (6 núcleos/9 MB/6 T/ 2,9 GHz a 4,1 GHz/65 W); compatible con Windows 10/Linux Intel®...
-
Página 12: Memoria
Tabla 4. Procesador (continuación) Procesadores Intel Core, CPU Core de 8.ª generación Tower Factor de Micro Apto (solo se ofrecen offline) forma para pequeño DG/CG Intel Core i3-8300T (4 núcleos/8 MB/4 T/3,2 GHz/35 W); Sí Sí compatible con Windows 10/Linux Intel Core i3-8100T (4 núcleos/6 MB/4 T/3,1 GHz/35 W);... -
Página 13: Almacenamiento
Tabla 6. Intel Optane M.2 de 16 GB Tower/Factor de forma pequeño/Micro Capacidad (TB) 16 GB Dimensiones (pulgadas, ancho x 22 x 80 x 2.38 profundidad x altura) Tipo de interfaz y velocidad PCIe Gen2 máxima MTBF 1,6 M horas Bloques lógicos 28 181 328 Fuente de energía:... -
Página 14: Audio Y Altavoces
Sistema de altavoces Dell 2.0: AE215 Opcional Sistema de altavoces Dell 2.1: AE415 Opcional Altavoces estéreo USB Dell AX210 Opcional Sistema de altavoces inalámbricos Dell 360: AE715 Opcional Barra de sonido AC511 Opcional Barra de sonido profesional de Dell: AE515 Opcional Barra de sonido estéreo de Dell: AX510... -
Página 15: Comunicaciones: Inalámbricas
Tabla 9. Controladora de video/gráficos Tower Equipo de formato reducido Micro Intel UHD 630 Graphics [con combinación de CPU Integrada en la CPU Integrada en la CPU Integrada en la CPU y GPU Core i3/i5/i7 de 8.ª generación] Intel UHD 610 Graphics [con combinación de CPU Integrada en la CPU Integrada en la CPU Integrada en la CPU... -
Página 16: Puertos Y Conectores Externos
Puertos y conectores externos NOTA: Tower es compatible con tarjetas de altura completa (FH); el factor de forma pequeño es compatible con tarjetas de perfil bajo (LP). Consulte la sección de diagramas del chasis para ver las ubicaciones del puerto/conector. Tabla 12. -
Página 17: Sistema Operativo
Microsoft. Consulte el sitio web de Dell Windows como servicio (WaaS) para obtener información adicional sobre el soporte de sistema operativo Windows N-2 y de 5 años. El sitio web se puede encontrar en el siguiente vínculo:... - Página 18 Tabla 15. Alimentación Tower Equipo de formato reducido Micro Fuente de APFC EPA Bronze EPA Platinum APFC EPA Bronze EPA Platinum EPS nivel V alimentación Potencia 260 W 200 W 65 W Rango de voltaje de 90-264 V de CA 90-264 V de CA 90-264 V de CA entrada de CA...
-
Página 19: Dimensiones Del Sistema: Físicas
Tabla 15. Alimentación (continuación) Tower Equipo de formato reducido Micro alimentación en espera de FEMP Tabla 16. Batería de CMOS Batería de CMOS de 3,0 V (tipo y duración estimada de la batería): Marca Tipo Voltaje Composición Vida útil JHIH HONG Descarga continua bajo una carga de 15 kΩ... - Página 20 Los detalles del programa de administración ambiental de Dell para ahorrar consumo de energía del producto, reducir o eliminar materiales para desecharlos, prolongar la vida útil del producto y proporcionar soluciones de recuperación de equipos eficaces y convenientes se pueden ver en www.dell.com/environment.
-
Página 21: Capítulo 4: System Setup (Configuración Del Sistema)
Menú de inicio Presione <F12> cuando aparezca el logotipo de Dell para iniciar un menú de arranque único con una lista de los dispositivos de arranque válidos para el sistema. En este menú también se incluyen diagnósticos y opciones de configuración del BIOS. Los dispositivos que se detallan en el menú... -
Página 22: Opciones De Configuración Del Sistema
Teclas Navegación Se desplaza a la página anterior hasta que vea la pantalla principal. Presionar Esc en la pantalla principal muestra un mensaje de confirmación donde se le solicita que guarde los cambios y reinicie el sistema. Opciones de configuración del sistema NOTA: Según la y los dispositivos instalados, los elementos enumerados en esta sección podrían aparecer o no. -
Página 23: Información Del Sistema
Información del sistema Tabla 20. Configuración del sistema Opción Descripción Integrated NIC Le permite controlar la controladora LAN integrada. La opción "Enable UEFI Network Stack (Activar pila de red UEFI)" no está seleccionada de manera predeterminada. Las opciones son: • Disabled (Desactivado) •... -
Página 24: Opciones De La Pantalla Video (Vídeo)
Tabla 20. Configuración del sistema (continuación) Opción Descripción • 150 días • 180 días Opciones de la pantalla Video (Vídeo) Tabla 21. Vídeo Opción Descripción Primary Display Permite seleccionar la pantalla principal cuando hay varias controladoras disponibles en el sistema. •... -
Página 25: Opciones De Arranque Seguro
Tabla 22. Seguridad (continuación) Opción Descripción • Activar certificado (valor predeterminado) • Activar almacenamiento de claves (valor predeterminado) • SHA-256 (valor predeterminado) Seleccione una opción: • Disabled (Desactivado) • Habilitada (valor predeterminado) Absolute Este campo permite habilitar deshabilitar o deshabilitar permanentemente la interfaz del módulo del BIOS del servicio de módulo de persistencia absoluta opcional desde el software Absolute. -
Página 26: Opciones De Intel Software Guard Extensions
Tabla 23. Inicio seguro (continuación) Opción Descripción • Save to File (Guardar en archivo): guarda la clave en un archivo seleccionado por el usuario. • Replace from File (Reemplazar desde archivo): reemplaza la clave actual con una clave del archivo seleccionado por el usuario. •... -
Página 27: Administración De Alimentación
Tabla 25. Rendimiento (continuación) Opción Descripción • Enable Intel SpeedStep (Habilitar Intel SpeedStep) Esta opción está configurada de forma predeterminada. C-States Control Permite activar o desactivar los estados de reposo adicionales del procesador. • C-States (Estados C) Esta opción está configurada de forma predeterminada. Intel TurboBoost Permite habilitar o deshabilitar el modo Intel TurboBoost del procesador. -
Página 28: Comportamiento Durante La Post
Tabla 26. Administración de alimentación (continuación) Opción Descripción • Deshabilitado: no permite que el sistema se encienda cuando recibe una señal de activación de la LAN o de la LAN inalámbrica. • LAN o WLAN: permite al sistema encenderse mediante señales especiales de la LAN o la LAN inalámbrica. -
Página 29: Compatibilidad Con Virtualización
Compatibilidad con virtualización Tabla 29. Compatibilidad con virtualización Opción Descripción Virtualización Esta opción especifica si un monitor de máquina virtual (VMM) puede utilizar las capacidades de hardware adicionales proporcionadas por la tecnología de virtualización Intel. • Enable Intel Virtualization Technology (Habilitar tecnología de virtualización Intel) Esta opción está... -
Página 30: Registros Del Sistema
Si BitLocker está habilitado, se debe suspender antes de actualizar el BIOS del sistema y volver a habilitar después de que se complete la actualización. 1. Reinicie la computadora. 2. Vaya a Dell.com/support. • Escriba la Service Tag (etiqueta de servicio) o Express Service Code (código de servicio rápido) y haga clic en Submit (enviar). -
Página 31: Actualización Del Bios En Los Sistemas Con Bitlocker Activado
3. Inserte la unidad flash USB en el sistema en que necesita actualizar el BIOS. 4. Reinicie el sistema y presione F12 cuando el logotipo de Dell Splash aparezca para mostrar el menú de arranque por única vez. 5. Mediante las teclas de flecha, seleccione USB Storage Device (Dispositivo de almacenamiento USB) y haga clic en Volver. -
Página 32: Actualización Del Bios Desde El Menú De Inicio Único F12
única vez F12 en el sistema. La mayoría de los sistemas de Dell posteriores a 2012 tienen esta funcionalidad. Puede iniciar el sistema al menú de arranque por única vez F12 para confirmar esto y ver si ACTUALIZACIÓN FLASH DEL BIOS está enumerada como opción de arranque para el sistema. Si la opción aparece, el BIOS es compatible con esta opción de actualización. - Página 33 4. Seleccione el dispositivo USB externo. 5. Una vez que el archivo esté seleccionado, haga doble clic en el archivo flash de destino y presione enviar. System Setup (Configuración del sistema)
-
Página 34: Contraseña Del Sistema Y De Configuración
6. Haga clic en Update BIOS (Actualizar BIOS) y el sistema se reiniciará para realizar un flash en el BIOS. 7. Una vez finalizada la operación, el sistema se reiniciará y el proceso de actualización del BIOS estará completo. Contraseña del sistema y de configuración Tabla 34. -
Página 35: Asignación De Una Contraseña Del Sistema/De Configuración
PRECAUCIÓN: Cualquier persona puede tener acceso a los datos almacenados en el equipo si no se bloquea y se deja desprotegido. NOTA: La función de contraseña de sistema y de configuración está desactivada. Asignación de una contraseña del sistema/de configuración Puede asignar un nuevo valor para System or Admin Password (Contraseña de administrador o del sistema) solo cuando el estado se encuentra en Not Set (No establecido). -
Página 36: Capítulo 5: Software
Descarga de los controladores de Descarga de los controladores de 1. Encienda su . 2. Vaya a Dell.com/support. 3. Haga clic en Soporte de producto, introduzca la etiqueta de servicio de su y haga clic en Enviar. NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su . -
Página 37: Controladores De Adaptador De Red
Controladores de adaptador de red Compruebe si los controladores del adaptador de red ya están instalados en el sistema. Realtek Audio Compruebe si los controladores de audio Realtek ya están instalados en el equipo. Controladora de almacenamiento Compruebe si los controladores de control de almacenamiento ya están instalados en el sistema. Software... -
Página 38: Capítulo 6: Obtención De Ayuda
Dell. Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...
