Sección 5. Procedimientos para el Uso
Sírvase leer atentamente el apartado <INFORMACIÓN SOBRE SEGURIDAD IMPORTANTE> (P.2) y
<Sección 4. Advertencias y Precauciones Generales> (P.9 a 10) antes de utilizar el equipo.

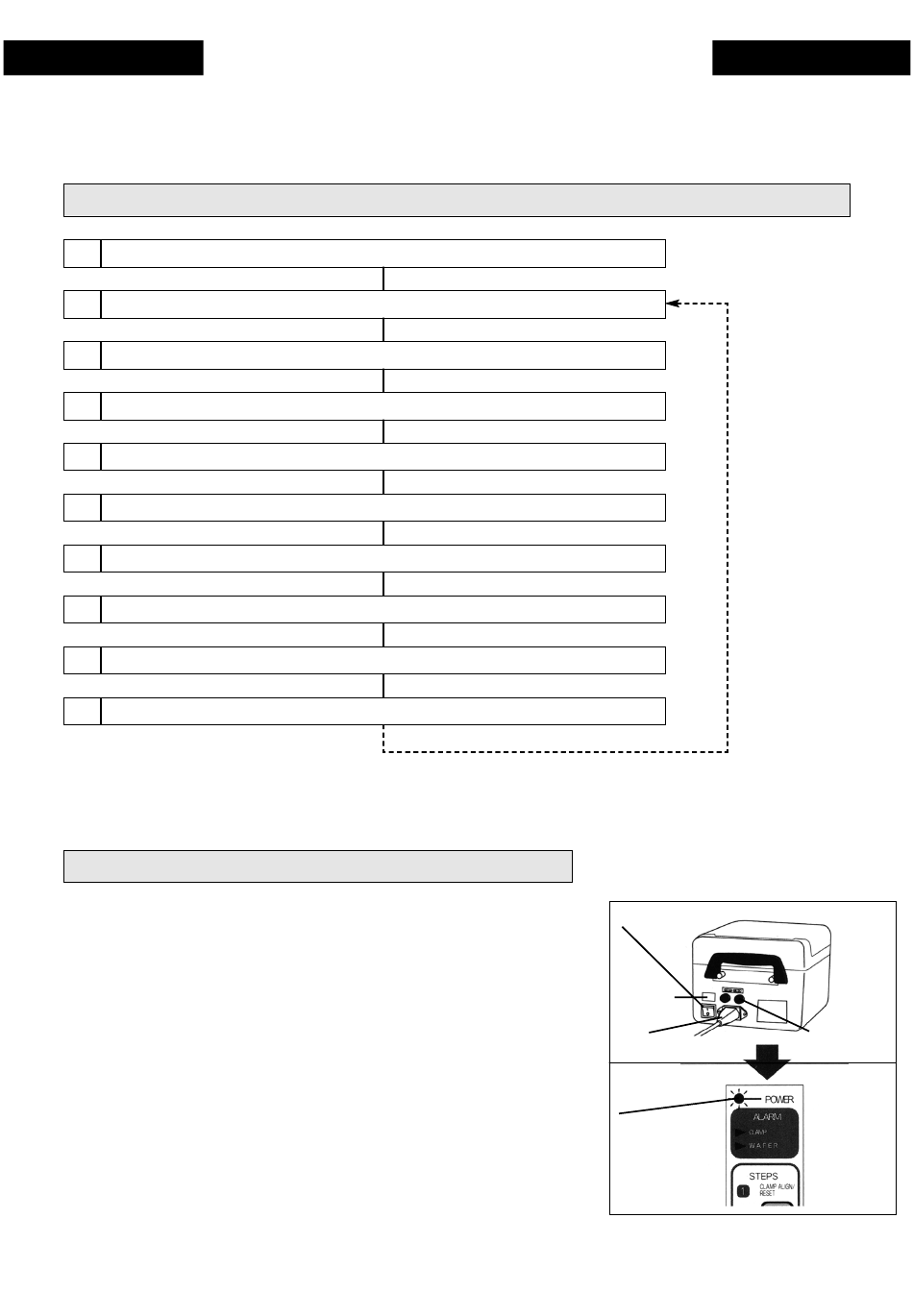

5.10 Diagrama de Flujo Operativo
1.
2.
Alinear las pinzas (pulsar el conmutador "Clamp Align/Reset")
3.
4.
5.
6.
7.
Iniciar la conexión (pulsar el interruptor "Start")
8.
Leer los códigos de barras (opcional)*
9.
10.
* Los códigos de barras pueden leerse antes o durante la conexión.
5.11 Arranque del Sistema
1. Conecte el sistema a la fuente de alimentación: conecte el cable
de alimentación de Corriente Alterna a la entrada AC en la parte
®
posterior del TSCD
TSCDIS. (Véase figura 7.)
2. Para la conexión del TSCDIS al TSCD
instrucciones para uso del TSCDIS y conecte el cable de
comunicaciones al conector RS-232 situado en la parte posterior
®
del TSCD
. (Véase figura 7.)
3. Abra la tapa.
4. Ponga el conmutador "POWER" en la posición "ON".
Cuando se encienda el TSCD
enciende la luz indicadora "POWER" y el sistema inicia un
autochequeo automático. (Véase figura 8.) Si la unidad está fun-
cionando adecuadamente sin comunicación, emitirá un pitido tres
veces. Si la unidad está funcionando adecuadamente con la
comunicación correcta, emitirá un pitido cuatro veces.
Encender el TSCD
Colocar los tubos en las pinzas
Cerrar la pinza izquierda
Cerrar la pinza derecha
Sustituir la lámina
Conexión terminada
Comprobar conexión
, y luego a la conexión AC puesta a tierra o al
®
lea detenidamente las
®
‚ arrancará el ventilador, se
®
Para siguiente conexión
Interruptor "POWER"
Conector
RS 232
Cable alimentación CA
Luz indicadora
"POWER"
Figura 7
Portafusibles
Figura 8
11
