- Página 1 PLACA VIDEO DIGITAL MILO MANUAL DEL INSTALADOR Versión en ESPAÑOL Cod. 970134Ec V08_19 Este manual corresponde a la Placa Digital de Video MEET con versión de firmware V02.09 y hardware HW 95770B / HW 95771B.
- Página 2 Manual de la Placa VIDEO DIGITAL MILO disponible en https://meet.fermax.com/es/placa- milo/ Aviso de copyright Fermax y Placa MILO Fermax son marcas comerciales propiedad de Fermax Electrónica S.A.U. con registro en la Unión Europea y en otros países. © FERMAX ELECTRÓNICA S.A.U., 2019. Página 2...
-
Página 3: Tabla De Contenido
ÍNDICE Presentación del producto ..................... 4 Generalidades ....................... 4 Pantalla de visualización de la placa ..............5 Introducción a las funciones ................... 5 Llamar a vivienda ....................6 2.1.1 Placa de bloque, llamada a vivienda ............6 2.1.2 Placa de entrada general, llamada a vivienda........... 6 Llamar a conserjería .................... -
Página 4: Presentación Del Producto

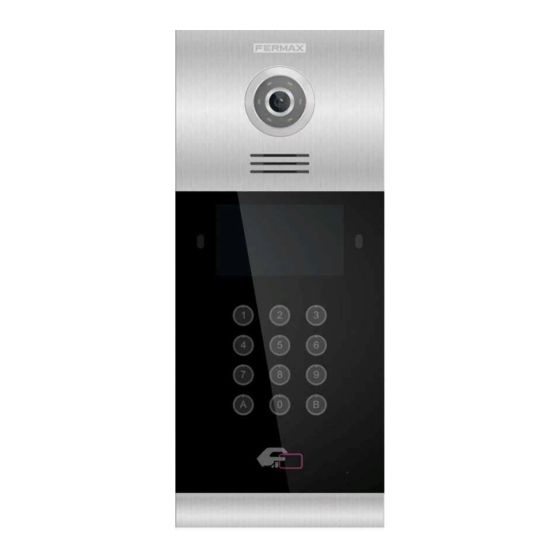

1 Presentación del producto 1.1 Generalidades Cámara de alta definición 1,2Mpx Iluminación para visión nocturna con LEDs Altavoz Sensor de movimiento TFT de 4,3 pulgadas Teclado digital Tecla “B” Lector Mifare Micrófono Tapa deslizante Página 4... -
Página 5: Pantalla De Visualización De La Placa
1.2 Pantalla de visualización de la placa Estado de red 2 Introducción a las funciones Llamar a vivienda Llamar a conserjería Ajuste del volumen de llamada Abrir puerta, configuración de retardo de relé Conectar botón de salida Mensaje ... -
Página 6: Llamar A Vivienda
2.1 Llamar a vivienda 2.1.1 Placa de bloque, llamada a vivienda Los visitantes tienen que introducir el número de la vivienda seguido de “B” para confirmar. Por ejemplo, si el residente vive en la vivienda 201, el visitante debe introducir: 201 y pulsar B. 2.1.2 Placa de entrada general, llamada a vivienda... -
Página 7: Llamar A Conserjería
2.2 Llamar a conserjería 2.2.1 Placa de bloque, llamada a conserjería El visitante o el residente pueden llamar a una conserjería introduciendo el número asignado a la misma (por defecto 9901) seguido de “B” para confirmar. Esta llamada puede realizarse desde todas las entradas al bloque. -
Página 8: Código De Acceso
2.3 Código de acceso Teclear “A0” para acceder a la función de código PIN, introduciendo el código de acceso seguido de “B” para confirmar. Si el código de acceso es correcto se abrirá la puerta. Puede activar o desactivarse esta función desde el servidor web de la placa. El código de acceso se ha de definir en el servidor web de la placa, máx. -
Página 9: Pantalla De Información
2.7 Pantalla de información Introducir el código 9999 seguido de “B” para confirmar. Se mostrará la pantalla de información. En esta pantalla puede consultar la descripción del equipo, versión de firmware, información del dispositivo, el número de serie, la dirección IP y la dirección MAC. Página 9... -
Página 10: Configuración A Través De Servidor Web
3 Configuración a través de servidor La placa tiene un servidor web integrado con el que se pueden introducir los parámetros de configuración. A este servidor web se accede a través de la dirección IP de la placa Usar preferiblemente el navegador web Chrome. Como primer paso, se solicita nombre de usuario y contraseña. -
Página 11: Configuración General
3.2 Configuración general Configura el tipo de placa: Placa de entrada general o placa de bloque. 3.2.1 Placa de entrada general Nº DE EQUIPO: Número de placa de entrada general, entre 1 y 9000. TIPO: Seleccionar ENTRADA GRAL. La placa podrá comunicar con todos los dispositivos (monitores o conserjerías) de la instalación. -
Página 12: Placa De Bloque
3.2.2 Placa de bloque Nº DE EQUIPO: Número de placa de bloque, entre 1 y 999 (por defecto 1). TIPO: Seleccionar PLACA BLOQUE. Entre 01-99 (por defecto 1). IDIOMA: seleccione el idioma que desee en las opciones desplegables. (Opción por defecto ENGLISH). - Página 13 RESOLUCIÓN VIDEO: Para ajustar la resolución al tipo de monitor. El valor por defecto 640×480 pixel es el que puede utilizarse de forma habitual. MODO DESVÍO SIP: PARALELO: Cuando la placa llama a la vivienda, el monitor y el dispositivo desviado mediante la APP suenan al mismo tiempo.
-
Página 14: Ajustes De Red
3.3 Ajustes de red El sistema MEET permite al instalador definir el rango de IP conforme a las necesidades del proyecto y facilitar de este modo la gestión de la red. El modo en que el sistema MEET asigna direcciones IP es estático. Esto garantiza que cada dispositivo tiene una dirección IP única en la misma instalación. -
Página 15: Acceso
Acceso DOOR RELAY TIME: Tiempo que permanece activo el relé de apertura de puerta (options 1 - 9 seg). DOOR DELAY TIME: Tiempo de retardo de puerta, es el tiempo que transcurre desde que se da la orden de apertura hasta que el relé se activa. El tiempo de retardo resulta útil cuando la puerta está... -
Página 16: Reconocimiento Facial
3.5 Reconocimiento facial RECON. FACIAL: Activar o desactivar la función de reconocimiento facial. COINCIDENCIA: Las opciones son ALTA, MEDIA Y BAJA. El valor por defecto es BAJA. Los datos faciales tienen que añadirse mediante el software de gestión MEET. Página 16... -
Página 17: Cámara Ip
Cámara IP El monitor puede seleccionar el vídeo de una cámara auxiliar durante una conversación. Esta función permite configurar cámaras IP CCTV con protocolo RTSP para que se muestren como cámaras auxiliares y ofrezcan diferentes ángulos de visión de la puerta o las inmediaciones. - Página 18 USUARIO SIP: El nombre de usuario de la cuenta SIP. PASS SIP: La contraseña de la cuenta SIP. CONVERSACIÓN: Duración de la conversación, las opciones disponibles son 120 seg., 300 seg., 600 seg., 1200 seg. y 1800 seg. TIEMPO DE LLAMADA: Duración del tono de llamada. Las opciones disponibles son 35 seg., 45 seg., 60 seg., 90 seg.
-
Página 19: Sip Trunk
3.8 SIP Trunk VoIP Activar cuando se instala un gateway en el sistema o el servidor SIP tiene línea con la red telefónica. La llamada de la placa se desviará al teléfono móvil del usuario o al teléfono fijo mediante el gateway de voz o servidor SIP. -
Página 20: Configuración De Pin
3.9 Configuración de PIN Esta función le permite modificar la contraseña de acceso al servidor web 3.10 Restaurar RESTAURAR CONFIGURACIÓN DE FÁBRICA: Todos los ajustes se restauran a la configuración de fábrica, incluidas las posibles tarjetas de proximidad que se hubieran dado de alta. -
Página 21: Cerrar Sesión
3.11 Cerrar sesión Cerrar sesión en el servidor web. Página 21... -
Página 22: Instalación
4 Instalación 4.1 Altura de instalación Página 22... -
Página 23: Esquema De Instalación Por Pasos
4.2 Esquema de instalación por pasos 1. Instalación de la 3. Enganchar primero la parte 2. Gancho de ajuste de profundidad de la superior de la placa, y encajar a caja de empotrar. base de la caja de empotrar. continuación la parte inferior en la caja de empotrar. -
Página 24: Conectores
4.3 Conectores Puerto 10/100Mbps RJ45. +, —: Alimentación 12 Vdc. C, NO, NC: Contactos de relé para abrepuertas, los terminales dobles son la misma conexión. +5V, —, WD0, WD1: Protocolo Wiegand (salida o entrada). EXIT, —: Botón de salida. -
Página 25: Parámetros Técnicos
Datos faciales: 6.000 ( 1 foto por usuario ) Temperatura de trabajo: -10~70℃ Humedad Relativa: 20%~80%, sin condensar MÓDULO DE RADIOFRECUENCIA. DECLARACIÓN DE CONFORMIDAD CE: FERMAX ELECTRÓNICA, S.A.U. declara que este producto cumple con los requisitos de la Directiva RED 2014/53/UE “Equipos de radiofrecuencia”. https://www.fermax.com/spain/pro/documentacion/documentacion-tecnica/DT-13- declaraciones-de-conformidad.html Módulo de radiofrecuencia:...
