Resumen de contenidos para Hoymiles MI-300
- Página 1 Versión 2.0 (Junio 2020)
- Página 2 Acerca del Manual Este manual contiene importantes instrucciones para el Microinversor MI-300/MI-350/MI-400 y debe ser leído en su totalidad antes de instalar o poner en marcha el equipo. Por razones de seguridad, sólo un técnico calificado, que haya recibido entrenamiento o que ha demostrado habilidades puede instalar y...
-
Página 3: Tabla De Contenido
6.4 Indicador LED de Estado (Número de Serie: 1020xxxxxxxx, 1021xxxxxxxx)........23 6.3 Inspección in situ (Para instaladores calificados únicamente)..............23 6.4 Mantenimiento de Rutina..........................24 6.5 Reemplazar el Microinversor.........................25 7. Desmantelamiento..............................26 7.1 Desmantelamientos............................26 7.2 Almacenamiento y Transporte........................26 © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. - Página 4 DIAGRAMA DE CABLEADO - 230 Vca / 400 Vca TRIFÁSICO:..............32 DIAGRAMA DE CABLEADO -120 Vca / 240 Vca FASE DIVIDIDA:............33 DIAGRAMA DE CABLEADO - 120 Vca / 208 Vca TRIFÁSICO:..............34 © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados.
-
Página 5: Notas Importantes
Indica que la operación descrita no se debe llevar a cabo. El lector debe detenerse, tener precaución y comprender plenamente las operaciones explicadas antes de continuar. © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 6: Acerca De La Seguridad
2. Acerca de la Seguridad 2.1 Instrucciones de Seguridad importantes El Microinversor MI-300/MI-350/MI-400 está diseñado y probado de acuerdo con los requisitos de seguridad internacionales. Sin embargo, deben tomarse ciertas precauciones de seguridad al instalar y operar este inversor. El instalador debe leer y seguir todas las instrucciones, precauciones y advertencias de este manual de instalación. -
Página 7: Explicación De Los Símbolos
MI-300/MI-350)/MI-400 Hoymiles NO acepta ninguna responsabilidad por daños ocasionados por un manejo incorrecto o inadecuado. La Instalación Eléctrica y el Mantenimiento deben ser realizados por un electricista con licencia y se debe cumplir con las normas locales de cableado. -
Página 8: Acerca Del Producto

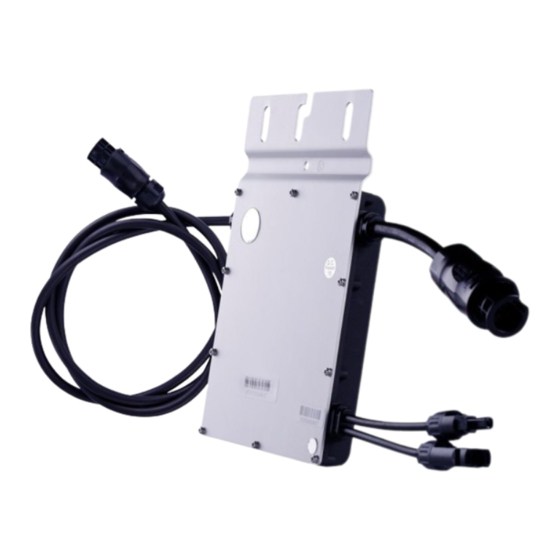

(16-60 V) y baja tensión de arranque (sólo 22 V). El Microinversor de unidad única Hoymiles MI-300/MI-350/MI-400 es la selección perfecta para el sistema foto voltaico con un número desigual de paneles con la eficiencia ponderada del NUM. 1 CEC del mundo - 96.50 % (eficiencia máxima 96.70 %) en 2015. -
Página 9: Introducción De Terminales
Red Pública. En espera: Hay varias circunstancias en las que el Microinversor se mantendrá en modo de espera: © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 10: Acerca De La Instalación
Deje un mínimo de 2 cm de espacio alrededor del área del microinversor. © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 11: Distancia De Espacio Requerida
5.3 Distancia de Espacio Requerida Por favor, instale el Microinversor al menos a 50 cm sobre el piso/techo para una mejor comunicacióncon la DTU de Hoymiles. Por favor, contacte al ingeniero técnico de Hoymiles si hay algunacircunstancia especial. 5.4 Preparación La instalación del equipo se realiza en función del diseño del sistema y del lugar en el que se instala... -
Página 12: Pasos De La Instalación
C) Cuelgue el Microinversor en el tornillo (como se muestra en la imagen de abajo), y apriete el tornillo. El lado plateado de la cubierta del Microinversor debe estar de cara al panel. © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. - Página 13 B) Instale la tapa del extremo de ca en el conector de ca abierto del último Microinversor en el circuito de ramal de ca Paso 3. Conecte el Cable Final de ca Prepare el cable final 1. Separe el puerto ca en 3 partes: © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados.
- Página 14 Conecte el cable del extremo de la ca al conector macho de la ca del primer Microinversor para completar el ramal de ca C) Conecte el otro lado del extremo del cable ca a la caja de distribución, y conéctelo a la red local. © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados.
-
Página 15: Paso 4. Crear Un Mapa De Instalación
Paso 5. Conecte los Módulos de PV Monte los módulos PV sobre el Microinversor. B) Conecte los cables de cc de los módulos PV al lado de la entrada de cc del Microinversor. © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 16: Solución De Problemas
6. Solución de problemas Hoymiles actualizó la actuación interactiva del sistema de Microinversores a mediados de 2020. Si utiliza el Microinversor con el número de serie "1022xxxxxxxx", consulte el capítulo 6.1 y el capítulo 6.3. Si utiliza el Microinversor con el número de serie "1020xxxxxxxx" y "1021xxxxxxxx", consulte el capítulo 6.2 y el capítulo 6.4. - Página 17 1.Por favor, asegúrese de que el Microinversor funciona normalmente. 2.Compruebe el estado de la comunicación entre el DTU y el sistema de monitoreo de Hoymiles o entre el DTU y el Microinversor. Si la Fuera de línea comunicación es pobre, intente hacer algunas mejoras.
- Página 18 Si no es así, póngase en contacto con el operador local de energía o cambie el límite de protección de sobre voltaje de la red a través del sistema de monitoreo Hoymiles con el consentimiento del operador local de energía.
- Página 19 Hoymiles. Código de Error del 1. Si la alarma se produce por casualidad y el Microinversor puede Hardware 303 seguir funcionando normalmente, no se requiere ningún tratamiento © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados.
-
Página 20: Lista De Solución De Problemas (Número De Serie: 1020Xxxxxxxx, 1021Xxxxxxxx)
Sugerencia Alarma alarma 1.Por favor, asegúrese de que el Microinversor funciona normalmente. Fuera de línea 2.Compruebe el estado de la comunicación entre el DTU y el sistema de © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. - Página 21 Si no, póngase en contacto con el operador local de energía o cambie el límite de protección de sobre o sub voltaje de la red a través del sistema de vigilancia Hoymiles con el consentimiento del operador local de energía.
-
Página 22: Indicador Led De Estado (Número De Serie: 1022Xxxxxxxx)1062Xxxxxxxx)
Si no es así, póngase en contacto con el operador local de energía o cambie el límite de protección de sobre voltaje de la red a través del sistema de monitoreo Hoymiles con el consentimiento del operador local de energía. -
Página 23: Indicador Led De Estado (Número De Serie: 1020Xxxxxxxx, 1021Xxxxxxxx)
Parpadea en Rojo (1 segundo de diferencia) No produce energía red de ca inválida (Voltaje o frecuencia fuera de rango). 6.3 Inspección in situ (Para instaladores calificados únicamente) Para solucionar los problemas de un Microinversor inoperable, siga los pasos en el orden indicado.. © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 24: Mantenimiento De Rutina
6. Verifique que el voltaje de cc del módulo PV esté dentro del rango permitido que se muestra en el apéndice Datos técnicos de este manual. 7. Si el problema persiste, por favor llame al servicio de atención al cliente de Hoymiles. Advertencia ... -
Página 25: Reemplazar El Microinversor
Microinversores entre fases a menos de 3.68kW si es necesario. Por favor, consulte la "Nota Técnica de Hoymiles sobre el Equilibrio de Fase Límite" para más detalles. Cada ramal debe proporcionar un interruptor de circuito, pero no hay necesidad de una unidad central de protección. -
Página 26: Desmantelamiento
7.2 Almacenamiento y Transporte Hoymiles empaca y protege los componentes individuales utilizando los medios adecuados para facilitar el transporte y su posterior manipulación. El transporte del equipo, especialmente por carretera, debe realizarse por medios adecuados para proteger los componentes (en particular, los componentes electrónicos) de la violencia, los choques, la humedad, la vibración, etc. -
Página 27: Disposición
8. Datos Técnicos Advertencia Asegúrese de verificar lo siguiente antes de instalar el Sistema Microinversor Hoymiles. Verifique que las especificaciones de voltaje y corriente del módulo foto voltaico deben coincidir con las del Microinversor. El voltaje máximo de circuito abierto del módulo PV debe estar dentro del rango de voltaje de funcionamiento del Microinversor. -
Página 28: Entrada De Cc
96 . 50 % 96 . 50 % 96.50 % Eficiencia nominal MPPT 99 . 80 % 99 . 80 % 99.80 % Consumo de energía nocturno (mW) <50 <50 <50 © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 29: Datos Mecánicos
VDE0126-1-1, IEC/EN 62109-1/-2, IEC/EN 61000-3-2/-3, IEC/EN-61000-6-1/-2/-3/-4 *Nota: Los rangos de voltaje y frecuencia pueden extenderse más allá de lo nominal si así lo requiere la empresa de energía eléctrica. © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 30: Apéndice 1: Mapa De Instalación
MI-300/MI-350)/MI-400 Apéndice 1: Mapa de instalación A hoja © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 31: Diagrama De Cableado - 230 Vca Monofásico
MI-300/MI-350)/MI-400 Apéndice 2: DIAGRAMA DE CABLEADO - 230 Vca MONOFÁSICO: © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 32: Diagrama De Cableado - 230 Vca / 400 Vca Trifásico
MI-300/MI-350)/MI-400 DIAGRAMA DE CABLEADO - 230 Vca / 400 Vca TRIFÁSICO: © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 33: Diagrama De Cableado -120 Vca / 240 Vca Fase Dividida
MI-300/MI-350)/MI-400 DIAGRAMA DE CABLEADO -120 Vca / 240 Vca FASE DIVIDIDA: © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados. -
Página 34: Diagrama De Cableado - 120 Vca / 208 Vca Trifásico
MI-300/MI-350)/MI-400 DIAGRAMA DE CABLEADO - 120 Vca / 208 Vca TRIFÁSICO: © 2019 Hoymiles Converter Technology Co., Ltd. Todos los derechos reservados.
