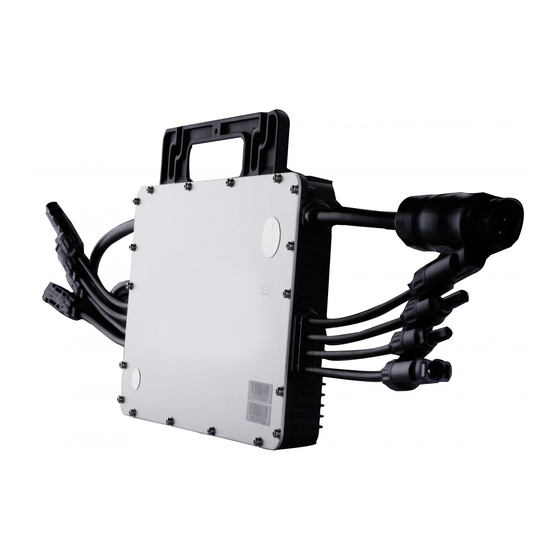

Hoymiles MI-1000 Guía De Instalación Rápida

1. Accesorios
Elemento
Terminal de cable de CA (hembra), cable 12 AWG de 2 m
A
B
C
Tapón de terminal hembra de CA, IP67
D
* Nota: Ninguno de los accesorios enumerados anteriormente está incluido en el paquete, y deben adquirirse por separado. Póngase en
contacto con nuestro representante de ventas para obtener información sobre los precios. (El instalador debe preparar los tornillos M8).
2. Pasos para la instalación
Asegúrese de que el microinversor esté instalado en el entorno que corresponde. (Consulte el manual de usuario del
producto para obtener más detalles).
Paso 1. Coloque el microinversor en el riel.
A) Marque el centro aproximado de cada panel en el armazón.
B) Fije el tornillo en el riel.
C) Cuelgue el microinversor en el tornillo (como se
muestra en la imagen de la derecha) y ajuste el
tornillo. El lado plateado de la cubierta del
microinversor debe quedar frente al panel.
* Nota: Instale el microinversor al menos 50 cm por encima del suelo/techo para una mejor comunicación con la unidad de transferencia de
datos (DTU) de Hoymiles.
Paso 2. Conecte los cables de CA del microinversor.
A) Enchufe el conector de CA del primer
microinversor en el conector del
segundo microinversor para formar un
circuito derivado de CA continuo.
* Nota: El largo del cable de CA del
microinversor es de aproximadamente 2,06 m.
Si la distancia entre dos microinversores es
superior al cable de CA, utilice un cable de
extensión de CA entre los dos microinversores
(como se muestra en la imagen de la derecha).
B) Instale el tapón de terminal de CA en el
conector abierto de CA del último
microinversor del circuito derivado de CA.
Región: Global AP040160 REV2.2 © 2020 Hoymiles Power Electronics Inc. Todos los derechos reservados.
Descripción
Tornillos M8 × 25
Cable de extensión de CC, 1 m
Guía de instalación rápida MI-1000/1200/1500
01
