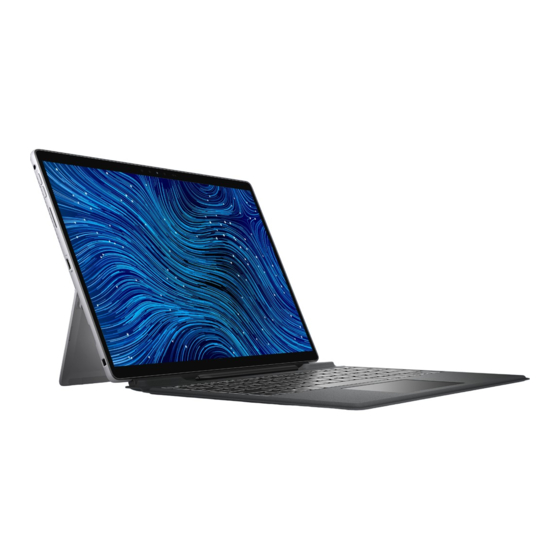

Dell Latitude 7320 Manual De Servicio
Ocultar thumbs
Ver también para Latitude 7320:
- Manual de servicio (84 páginas) ,
- Configuración y especificaciones (26 páginas) ,
- Configuración y especificaciones (25 páginas)
Manuales relacionados para Dell Latitude 7320
Resumen de contenidos para Dell Latitude 7320
- Página 1 Latitude 7320 desconectable Manual de servicio Modelo reglamentario: T04H Tipo reglamentario: T04H001 Marzo de 2021 Rev. A00...
- Página 2 Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2021 Dell Inc. o sus subsidiarias. Todos los derechos reservados. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus filiales.
-
Página 3: Tabla De Contenido
Tabla de contenido Capítulo 1: Manipulación del interior de la computadora..............6 Antes de manipular el interior de la computadora......................6 Precauciones de seguridad..............................6 Protección contra descargas electrostáticas (ESD)......................7 Kit de servicio sobre el terreno contra descargas electrostáticas ..................7 Después de manipular el interior de la computadora......................8 Capítulo 2: Extracción e instalación de componentes................. - Página 4 Conector de acoplamiento..............................42 Extracción del conector de acoplamiento........................42 Instalación del conector de acoplamiento........................43 Placa secundaria del sensor de HALL..........................45 Extracción de la placa secundaria del sensor de Hall....................45 Instalación de la placa secundaria del sensor de Hall....................45 Disipador de calor................................
- Página 5 Eliminación o modificación de una contraseña de configuración del sistema existente........83 Capítulo 5: Solución de problemas....................85 Diagnóstico de verificación de rendimiento del sistema previo al arranque de Dell SupportAssist......85 Ejecución de la comprobación de rendimiento del sistema previa al arranque de SupportAssist....... 85 Indicadores luminosos de diagnóstico del sistema......................
-
Página 6: Capítulo 1: Manipulación Del Interior De La Computadora
Alimentación en modo en espera Debe desenchufar los productos Dell con alimentación en espera antes de abrir la carcasa. Los sistemas que incorporan energía en modo en espera están esencialmente encendidos durante el apagado. La alimentación interna permite encender el sistema de manera remota (wake on LAN) y suspenderlo en modo de reposo, y tiene otras funciones de administración de energía avanzadas. -
Página 7: Protección Contra Descargas Electrostáticas (Esd)
Debido a la mayor densidad de los semiconductores utilizados en los últimos productos Dell, la sensibilidad a daños estáticos es actualmente más alta que la de los productos Dell anteriores. Por este motivo, ya no se pueden aplicar algunos métodos previamente aprobados para la manipulación de piezas. -
Página 8: Resumen Sobre La Protección Contra Descargas Eléctricas
Se recomienda que todos los técnicos de servicio de campo utilicen los tradicionales brazaletes con conexión a tierra ESD y la alfombrilla de protección antiestática en todo momento al reparar los productos Dell. Además, es fundamental que, al realizar el servicio, los técnicos mantengan las piezas sensibles separadas de todas las piezas aislantes y, asimismo, utilicen bolsas antiestáticas para transportar los... -
Página 9: Capítulo 2: Extracción E Instalación De Componentes
Extracción e instalación de componentes NOTA: Las imágenes en este documento pueden ser diferentes de la computadora en función de la configuración que haya solicitado. Temas: • Herramientas recomendadas • Lista de tornillos • Tarjeta del módulo de identidad del suscriptor (SIM) •... - Página 10 Tabla 1. Lista de tornillos de Latitude 5520Precision 3560 Componente Tipo de tornillo Cantidad Imagen del tornillo Cubierta de la base Tornillos cautivos Soporte de la tarjeta WLAN Tornillo cautivo Soporte de la tarjeta WWAN Tornillo cautivo Unidad de estado sólido M.2 M2x4 2230 Unidad de estado sólido M.2...
-
Página 11: Componente
Tabla 1. Lista de tornillos de Latitude 5520Precision 3560 Componente Tipo de tornillo Cantidad Imagen del tornillo Panel de pantalla M2.5x3.5 Tarjeta del módulo de identidad del suscriptor (SIM) Extracción de la bandeja para tarjetas SIM Requisitos previos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. -
Página 12: Instalación De La Bandeja Para Tarjeta Sim
Pasos 1. Inserte un pin en el orificio de la ranura de la tarjeta SIM. 2. Empuje el pin hacia adentro para liberar la bandeja de la tarjeta SIM 3. Deslice la bandeja para tarjetas SIM hacia afuera de la ranura de la computadora. 4. -
Página 13: Ensamblaje De La Pantalla
3. Coloque la tarjeta SIM en la bandeja para tarjetas SIM con el contacto metálico hacia abajo. 4. Alinee la bandeja para tarjetas SIM con la ranura de la computadora y deslícela hacia adentro con cuidado. 5. Deslice la bandeja para tarjetas SIM en la ranura hasta que encaje en su lugar. Siguientes pasos 1. - Página 14 Extracción e instalación de componentes...
- Página 15 Extracción e instalación de componentes...
- Página 16 Extracción e instalación de componentes...
- Página 17 NOTA: La Latitude 7320 desmontable tiene una función de encendido automático. El sistema se enciende cada vez que se abre el soporte. Siga los pasos que se indican a continuación para asegurarse de que el sistema no se encienda mientras se ejecutan los procedimientos de reemplazo.
-
Página 18: Instalación Del Ensamblaje De La Pantalla
PRECAUCIÓN: Asegúrese de que el sistema ya se ha apagado antes de quitar los tornillos. Quite los cuatro tornillos (M1.6x4) que fijan el panel de pantalla a la cubierta posterior de la pantalla. 5. Mediante un instrumento de plástico con en punta, empuje los dos orificios de liberación junto a las bisagras del soporte para aflojar el ensamblaje de la pantalla de la cubierta posterior de la pantalla. - Página 19 Extracción e instalación de componentes...
- Página 20 Extracción e instalación de componentes...
- Página 21 Extracción e instalación de componentes...
-
Página 22: Unidad De Estado Sólido
Pasos 1. Coloque el ensamblaje de la pantalla boca abajo sobre una superficie acolchada justo debajo de la computadora. 2. Conecte el cable de pantalla al conector de la tarjeta madre. 3. Alinee y coloque el soporte del cable de pantalla y colóquelo en el conector del cable de pantalla. 4. -
Página 23: Instalación De La Unidad De Estado Sólido M.2
Sobre esta tarea En las imágenes a continuación, se indica la ubicación de la unidad de estado sólido M.2 y se proporciona una representación visual del procedimiento de extracción. Pasos 1. Quite el tornillo único (M2x2.5) que fija el blindaje de la unidad de estado sólido M.2 en su lugar. 2. - Página 24 Sobre esta tarea En la imagen a continuación, se indica la ubicación de la unidad de estado sólido M.2 y se proporciona una representación visual del procedimiento de instalación. Pasos 1. Alinee la muesca de la unidad de estado sólido M.2 con la pestaña de la ranura de la unidad de estado sólido M.2 situada en la tarjeta madre del sistema.
-
Página 25: Tarjeta Wwan
Tarjeta WWAN Extracción de la tarjeta WWAN Requisitos previos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite la bandeja de tarjeta SIM. 3. Extraiga el ensamblaje de la pantalla. Sobre esta tarea En la imagen a continuación, se indica la ubicación de la tarjeta WWAN y se proporciona una representación visual del procedimiento de extracción. -
Página 26: Instalación De La Tarjeta Wwan
4. Deslice y quite la tarjeta WWAN de la ranura de tarjeta WWAN. Instalación de la tarjeta WWAN Requisitos previos Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación. Sobre esta tarea En la imagen a continuación, se indica la ubicación de la tarjeta WWAN y se proporciona una representación visual del procedimiento de instalación. -
Página 27: Altavoces
Tabla 2. Esquema de colores de los cables de la antena Conectores de la tarjeta WWAN Colores de los cables de antena Principal (triángulo blanco) Blanco Auxiliar (triángulo negro) Negro 4. Coloque el soporte de la tarjeta WWAN en los conectores de la antena de la tarjeta WWAN. 5. -
Página 28: Instalación Del Altavoz Izquierdo
Pasos 1. Desconecte el cable del altavoz del conector de la tarjeta madre del sistema. 2. Levante los altavoces junto con el cable para quitarlos de la tarjeta madre del sistema. Instalación del altavoz izquierdo Requisitos previos Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación. Sobre esta tarea En la imagen a continuación, se indica la ubicación del altavoz izquierdo y se proporciona una representación visual del procedimiento de instalación. -
Página 29: Extracción Del Altavoz Derecho
Pasos 1. Alinee y coloque los altavoces en la ranura de la tarjeta madre del sistema. 2. Vuelva a conectar el cable del altavoz izquierdo al conector de la tarjeta madre del sistema. Siguientes pasos 1. Instale el ensamblaje de la pantalla. -
Página 30: Instalación Del Altavoz Derecho
Pasos 1. Desconecte el FPC del ventilador derecho y el cable del altavoz del conector situado en la tarjeta madre del sistema. 2. Levante los altavoces junto con el cable para quitarlos de la tarjeta madre del sistema. Instalación del altavoz derecho Requisitos previos Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación. -
Página 31: Cámara Posterior
Pasos 1. Alinee y coloque el altavoz en la ranura de la tarjeta madre del sistema. 2. Vuelva a conectar el FPC del ventilador y el cable del altavoz izquierdo al conector de la tarjeta madre del sistema. Siguientes pasos 1. -
Página 32: Instalación De La Cámara Posterior
Pasos 1. Levante el blindaje de la tarjeta madre del sistema para extraerlo de la tarjeta madre del sistema. 2. Desconecte el FPC de la cámara trasera del conector de la tarjeta madre del sistema. 3. Quite los dos tornillos M1.6x3 que fijan la cámara trasera en su lugar. 4. - Página 33 Pasos 1. Alinee y coloque la cámara posterior en la ranura de la cubierta posterior de la pantalla. 2. Reemplace los dos tornillos (M1.6x3) que fijan la cámara posterior a la cubierta posterior de la pantalla. 3. Conecte el FPC de la cámara posterior al conector de la tarjeta madre. 4.
-
Página 34: Módulo Del Micrófono
Módulo del micrófono Extracción del módulo del micrófono derecho Requisitos previos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite la bandeja para tarjeta SIM 3. Extraiga el ensamblaje de la pantalla. -
Página 35: Extracción Del Módulo Del Micrófono Izquierdo
Pasos 1. Alinee y coloque el micrófono derecho en la ranura de la cubierta posterior de la pantalla. 2. Conecte el módulo del micrófono derecho al módulo de la cámara frontal. NOTA: El módulo del micrófono derecho debe estar conectado a la cámara frontal y la tarjeta madre. Si no se realizan ambas conexiones, la cámara frontal no funcionará. -
Página 36: Instalación De Los Módulos Del Micrófono Izquierdo
Pasos 1. Levante el blindaje de la tarjeta madre del sistema para extraerlo de la tarjeta madre del sistema. 2. Desconecte el FPC del módulo del micrófono izquierdo. 3. Levante el módulo del micrófono izquierdo y extráigalo del sistema. Instalación de los módulos del micrófono izquierdo Requisitos previos Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación. -
Página 37: Cámara Frontal
Pasos 1. Alinee y coloque el micrófono izquierdo en la ranura de la cubierta posterior de la pantalla. 2. Conecte el FPC del módulo del micrófono izquierdo al conector de la tarjeta madre del sistema. 3. Coloque la cubierta de la tarjeta madre del sistema en la tarjeta madre del sistema y presione suavemente hasta que encaje en su lugar. Siguientes pasos 1. -
Página 38: Instalación De La Cámara Frontal
Instalación de la cámara frontal Requisitos previos Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación. Sobre esta tarea En la imagen a continuación, se indica la ubicación del módulo de la cámara frontal y se proporciona una representación visual del procedimiento de instalación. -
Página 39: Instalación Del Soporte
Sobre esta tarea En las imágenes a continuación, se indica la ubicación del soporte y se proporciona una representación visual del procedimiento de extracción. Pasos 1. Quite los cuatro tornillos (M1.6x3) que fijan el soporte a las bisagras del soporte. 2. - Página 40 Pasos 1. Alinee los orificios de los tornillos del soporte con los orificios de los tornillos de la trama y voltee el sistema. NOTA: Asegúrese de que las patas del soporte se inserten en los orificios de alineación de las bisagras del soporte. 2.
-
Página 41: Bisagras Del Soporte
Bisagras del soporte Extracción de las bisagras del soporte Requisitos previos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite la bandeja de tarjeta SIM. 3. Extraiga el ensamblaje de la pantalla. -
Página 42: Conector De Acoplamiento
Pasos 1. Alinee los orificios para tornillos de las bisagras del soporte con los orificios para tornillos de la trama. 2. Reemplace los seis tornillos (M2x2) que fijan las bisagras del soporte a la trama. Siguientes pasos 1. Instalación del soporte. 2. -
Página 43: Instalación Del Conector De Acoplamiento
Pasos 1. Abra el pestillo y desconecte el FPC del conector de acoplamiento del conector de la tarjeta madre del sistema. 2. Despegue el conector de acoplamiento de la batería. 3. Quite los dos tornillos (M2x2) que aseguran el soporte del conector de acoplamiento a la trama. 4. - Página 44 Pasos 1. Alinee y coloque el conector de acoplamiento en la ranura de la trama. 2. Alinee y coloque el soporte del conector de acoplamiento en el conector de acoplamiento. 3. Reemplace los dos tornillos (M2x2) para fijar el soporte del conector de acoplamiento a la trama. 4.
-
Página 45: Placa Secundaria Del Sensor De Hall
Placa secundaria del sensor de HALL Extracción de la placa secundaria del sensor de Hall Requisitos previos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite la bandeja de tarjeta SIM. 3. -
Página 46: Disipador De Calor
Pasos 1. Alinee y coloque la placa secundaria del sensor de Hall en la ranura de la trama. 2. Reemplace el tornillo único (M2x2) que fija la placa secundaria del sensor de Hall a la trama. 3. Adhiera el FPC de la placa secundaria del sensor de Hall a la batería. 4. -
Página 47: Instalación Del Disipador De Calor
Pasos 1. Levante la cubierta de blindaje de la tarjeta madre para extraerla de la tarjeta madre del sistema. 2. Despegue la lámina de conexión a tierra de la antena WLAN y la lámina de conexión a tierra de la antena WWAN del disipador de calor. 3. - Página 48 Pasos 1. Alinee los orificios para tornillos del disipador de calor con los de la tarjeta madre. 2. Ajuste los cuatro tornillos cautivos que fijan el disipador de calor a la tarjeta madre como se indica en las leyendas. 3. Adhiera la lámina de conexión a tierra de la antena WLAN y la lámina de conexión a tierra de la antena WWAN al disipador de calor. 4.
-
Página 49: Ventilador Del Sistema
Ventilador del sistema Extracción del ventilador izquierdo Requisitos previos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite la bandeja de tarjeta SIM. 3. Extraiga el ensamblaje de la pantalla. Sobre esta tarea En las imágenes a continuación, se indica la ubicación del ventilador izquierdo y se proporciona una representación visual del procedimiento de extracción. -
Página 50: Instalación Del Ventilador Izquierdo
4. Quite los dos tornillos (M2x3) que fijan el ventilador izquierdo del sistema a la trama. 5. Desconecte el FPC del ventilador izquierdo del sistema del conector en la tarjeta madre. 6. Levante el ventilador izquierdo para quitarlo de la computadora. Instalación del ventilador izquierdo Requisitos previos Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación. -
Página 51: Extracción Del Ventilador Derecho Del Sistema
5. Conecte la antena WLAN a sus conectores de la tarjeta WLAN. 6. Coloque el soporte para tarjeta WLAN en la tarjeta WLAN. 7. Ajuste el tornillo cautivo único que asegura el soporte para tarjeta WLAN a la tarjeta madre. Siguientes pasos 1. -
Página 52: Placa Secundaria Del Botón De Volumen
Sobre esta tarea En las imágenes a continuación, se indica la ubicación del ventilador derecho y se proporciona una representación visual del procedimiento de instalación. Pasos 1. Alinee los orificios para tornillos del ventilador derecho con los orificios para tornillos de la trama. 2. -
Página 53: Instalación De La Placa Secundaria Del Botón De Volumen
Pasos 1. Abra el pestillo y desconecte el FPC de la placa secundaria del botón de volumen de la tarjeta madre del sistema. 2. Quite los dos tornillos (M1.6x3) que aseguran la placa secundaria del botón de volumen a la tarjeta madre. 3. -
Página 54: Placa Del Botón De Encendido
Pasos 1. Alinee y coloque la placa secundaria del botón de volumen en la tarjeta madre. NOTA: Al instalar la placa secundaria del botón de volumen, inserte completamente el módulo del botón de encendido en su compartimiento y, a continuación, presione los botones de volumen para comprobar si la placa secundaria está instalada correctamente. -
Página 55: Instalación De La Placa Del Botón De Encendido
Pasos 1. Abra el pestillo y desconecte el FPC de la placa secundaria del botón de encendido y el FPCn del lector de huellas digitales de la placa secundaria del botón de encendido. 2. Quite los dos tornillos (M1.6x1.5) que fijan la placa secundaria del botón de encendido a la trama. 3. -
Página 56: Lector De Huellas Digitales
Pasos 1. Alinee y coloque la tarjeta del botón de encendido en la trama. 2. Reemplace los dos tornillos (M1.6x1.5) que fijan la tarjeta del botón de encendido a la trama. 3. Conecte el FPC de la placa secundaria del botón de encendido y el FFC del lector de huellas digitales a la placa secundaria del botón de encendido Siguientes pasos 1. -
Página 57: Instalación Del Lector De Huellas Digitales
Pasos 1. Despegue y extraiga el soporte del lector de huellas digitales. NOTA: Si el soporte de huellas digitales que se encuentra debajo de la placa secundaria del botón de encendido se desconecta de la cubierta posterior, vuelva a instalarlo en la cubierta posterior. 2. -
Página 58: Batería
Pasos 1. Alinee y coloque el lector de huellas digitales en la trama. 2. Reemplace el soporte del lector de huellas digitales en el lector de huellas digitales. Siguientes pasos 1. Instale la placa secundaria del botón de encendido. 2. Instale el ventilador derecho del sistema. -
Página 59: Extracción De La Batería
En este caso, comuníquese con el soporte técnico de Dell para obtener asistencia. Consulte www.dell.com/contactdell. ● Adquiera siempre baterías originales de www.dell.com o socios y distribuidores autorizados de Dell. Extracción de la batería Requisitos previos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. -
Página 60: Instalación De La Batería
2. Quite el tornillo único (M1.6x3.4) que fija el conector del cable de la batería a la tarjeta madre. 3. Desconecte el conector del cable de la batería de la tarjeta madre del sistema. 4. Quite los seis tornillos (M2x3) que fijan la batería a la trama. 5. -
Página 61: Tarjeta Madre
4. Reemplace el tornillo único (M1.6x3.4) que fija el conector del cable de la batería a la tarjeta madre del sistema. 5. Adhiera el FPC de la placa secundaria del sensor del HALL y el FPC del conector de acoplamiento en la batería. 6. - Página 62 Extracción e instalación de componentes...
-
Página 63: Instalación De La Tarjeta Madre
Pasos 1. Extraiga los dos tornillos (M1.6x2.5) que fijan los soportes del cable Darwin a la tarjeta madre del sistema. 2. Desconecte el FPC del botón de volumen, el FFC de USH, el FPC del puerto de audio, el FPC de la cámara posterior y el FPC de la placa secundaria del botón de encendido de la tarjeta madre del sistema. - Página 64 Extracción e instalación de componentes...
- Página 65 Pasos 1. Alinee los orificios de los tornillos de la tarjeta madre del sistema con los orificios de los tornillos de la trama. 2. Vuelva a colocar los dos tornillos (M2x2) que fijan la tarjeta madre del sistema a la trama. 3.
-
Página 66: Lector De Tarjetas Inteligentes
Lector de tarjetas inteligentes Extracción del lector de tarjetas inteligentes Requisitos previos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite la bandeja de tarjeta SIM. 3. Extraiga el ensamblaje de la pantalla. -
Página 67: Instalación Del Lector De Tarjetas Inteligentes
Pasos 1. Quite los tres tornillos (M2x2) que fijan los soportes de apoyo del lector de tarjetas inteligentes a la trama. 2. Quite los soportes de apoyo del lector de tarjetas inteligentes. 3. Levante el pestillo y desconecte el FPC del lector de tarjetas inteligentes del conector en de la tarjeta USH. 4. - Página 68 Pasos 1. Alinee y coloque el lector de tarjetas inteligentes en la trama. 2. Reemplace los tres tornillos (M2x2) que fijan la lectora de tarjetas inteligentes a la trama. 3. Conecte el FPC del lector de tarjetas inteligentes en el conector de la tarjeta USH y cierre el pestillo. 4.
- Página 69 12. Instale la bandeja de la tarjeta SIM. 13. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Extracción e instalación de componentes...
-
Página 70: Capítulo 3: Software
Descarga de los controladores de Windows Pasos 1. Encienda el equipo. 2. Vaya a www.dell.com/support. 3. Introduzca la etiqueta de servicio de su computadora y haga clic en Submit (Enviar). NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su equipo. -
Página 71: Capítulo 4: System Setup (Configuración Del Sistema)
1. Pulse el botón de encendido para encender la tableta. 2. Mantenga presionado el botón Subir volumen cuando aparezca el logotipo de Dell en la pantalla. 3. Cuando aparezca el menú de selección de inicio F12, seleccione BIOS Setup (Configuración del BIOS) mediante el botón de subir volumen. -
Página 72: Descripción
Opción Descripción Información de la Muestra el estado de la batería y el tipo de adaptador de CA conectado al equipo. batería Secuencia de Secuencia de Permite cambiar el orden en el que el equipo busca un sistema operativo. Las opciones arranque arranque son:... -
Página 73: Opciones De La Pantalla System Configuration (Configuración Del Sistema)
Opción Descripción Iluminación del Este campo permite elegir el modo de funcionamiento de la característica de iluminación del teclado. El nivel de teclado brillo del teclado puede ser del 0 % al 100 %. Las opciones son: ● Brillante (valor predeterminado) ●... - Página 74 Ambas opciones están habilitadas de manera predeterminada. Configuración de No soporta esta configuración la estación de acoplamiento de tipo C de Dell Configuración del Permite configurar los ajustes de seguridad del adaptador Thunderbolt™ en el sistema operativo. adaptador de NOTA: Los niveles de seguridad no se aplican en el ambiente previo al arranque.
-
Página 75: Opciones De La Pantalla Video (Vídeo)
Opción Descripción ● 30 segundos ● 1 minuto ● 5 minutos ● 15 minutos ● Nunca Tiempo de Permite definir la atenuación de tiempo de espera de retroiluminación del teclado con opción de batería. La función desactivación de de iluminación del teclado principal no se ve afectada. La Iluminación del teclado seguirá siendo compatible con los la iluminación distintos niveles de iluminación. - Página 76 Opción Descripción Omisión de Permite activar o desactivar el permiso para omitir las contraseñas del sistema y de disco duro interno, cuando contraseña están establecidas. Las opciones son: ● Deshabilitada. Esta opción está seleccionada de forma predeterminada ● Reboot bypass (Omisión de reinicio) Cambio de Permite habilitar o deshabilitar el permiso a las contraseñas del sistema y de la unidad de disco duro si se ha contraseña...
-
Página 77: Inicio Seguro
Opción Descripción Mitigación de Permite habilitar o deshabilitar las protecciones adicionales de la migración de seguridad de SMM de UEFI. El riesgos de SSM SO puede usar esta función para ayudar a proteger el entorno seguro creado por la seguridad basada en la virtualización. -
Página 78: Opciones De La Pantalla Power Management (Administración De Energía)
Opción Descripción ● 2 ● 3 Intel SpeedStep Le permite activar o desactivar el modo Intel SpeedStep del procesador. ● Enable Intel SpeedStep (Habilitar Intel SpeedStep) Configuración predeterminada: la opción está activada. C-States Control Permite activar o desactivar los estados de reposo adicionales del procesador. ●... -
Página 79: Comportamiento Durante La Post
● Estándar Carga completamente la batería a una frecuencia estándar. ● ExpressCharge La batería se carga durante un período más corto mediante la tecnología de carga rápida de Dell. ● Uso principal de CA ● Personalizado Si se selecciona esta opción, también puede configurar Custom Charge Start (Inicio de carga personalizada) y Custom Charge Stop (Parada de carga personalizada). -
Página 80: Opciones De Compatibilidad Con Virtualización
Opciones de compatibilidad con virtualización Opción Descripción Virtualización Permite habilitar o deshabilitar la función Intel Virtualization Technology. Activar la tecnología de virtualización Intel Esta opción se selecciona de manera predeterminada. VT para E/S Activa o desactiva el uso por parte del monitor de máquina virtual (VMM) de otras funciones de hardware directa adicionales proporcionadas por la tecnología Intel®... -
Página 81: Opciones De La Pantalla System Logs (Registros Del Sistema)
Pasos 1. Reinicie la tabletatableta. 2. Vaya a Dell.com/support. 3. Escriba la Service Tag (etiqueta de servicio) o Express Service Code (código de servicio rápido) y haga clic en Submit (enviar). -
Página 82: Actualización Del Bios De Su Sistema Mediante Una Unidad Flash Usb
3. Inserte la unidad flash USB en el sistema que requiere la actualización del BIOS. 4. Reinicie el sistema y presione F12 cuando aparezca el logotipo de Dell para mostrar el menú de arranque por única vez. 5. Con las teclas de flecha, seleccione Dispositivo de almacenamiento USB y haga clic en Entrar. -
Página 83: Asignación De Una Contraseña De Configuración Del Sistema
Tabla 3. Contraseña del sistema y de configuración Tipo de contraseña Descripción Contraseña del sistema Es la contraseña que debe introducir para iniciar sesión en el sistema. Contraseña de configuración Es la contraseña que debe introducir para acceder y realizar cambios a la configuración de BIOS del equipo. - Página 84 Pasos 1. En la pantalla BIOS del sistema o Configuración del sistema, seleccione Seguridad del sistema y presione Entrar. Aparecerá la ventana System Security (Seguridad del sistema). 2. En la pantalla System Security (Seguridad del sistema), compruebe que la opción Password Status (Estado de la contraseña) está...
-
Página 85: Capítulo 5: Solución De Problemas
Los diagnósticos de SupportAssist (también llamados diagnósticos del sistema) realizan una revisión completa del hardware. Los diagnósticos de verificación de rendimiento del sistema previo al arranque de Dell SupportAssist están integrados con el BIOS y el BIOS los ejecuta internamente. Los diagnósticos incorporados del sistema ofrecen un conjunto de opciones para determinados dispositivos o grupos de dispositivos, permitiendo las siguientes acciones: ●... -
Página 86: Indicadores Luminosos De Diagnóstico Del Sistema
Anote el código de error y el número de validación, y contáctese con Dell. Indicadores luminosos de diagnóstico del sistema Indicador luminoso de estado de la batería Indica el estado de carga de la batería y de alimentación. Blanco fijo: El adaptador de alimentación está conectado y la batería tiene una carga superior al 5 por ciento. -
Página 87: Recuperación Del Sistema Operativo
También puede descargarla desde el sitio web de soporte de Dell para solucionar problemas y reparar la computadora cuando falla el arranque al sistema operativo principal debido a fallas de software o hardware. -
Página 88: Flash Del Bios (Memoria Usb)
4. Conecte la unidad USB de arranque a la computadora que necesita la actualización del BIOS. 5. Reinicie la computadora y presione F12 cuando aparezca el logotipo de Dell en la pantalla. 6. Inicie a la unidad USB desde el Menú de arranque por única vez. -
Página 89: Liberación De Alimentación Residual
5. Encienda el enrutador inalámbrico. 6. Encienda el módem. 7. Encienda la computadora. Liberación de alimentación residual Sobre esta tarea La alimentación residual es la electricidad estática sobrante que permanece en la computadora incluso después de apagarla y quitarle la batería. -
Página 90: Capítulo 6: Obtención De Ayuda Y Contacto Con Dell
Obtención de ayuda y contacto con Dell Recursos de autoayuda Puede obtener información y ayuda sobre los productos y servicios de Dell mediante el uso de estos recursos de autoayuda en línea: Tabla 4. Recursos de autoayuda Recursos de autoayuda Ubicación de recursos...
