1
2
3
4
5

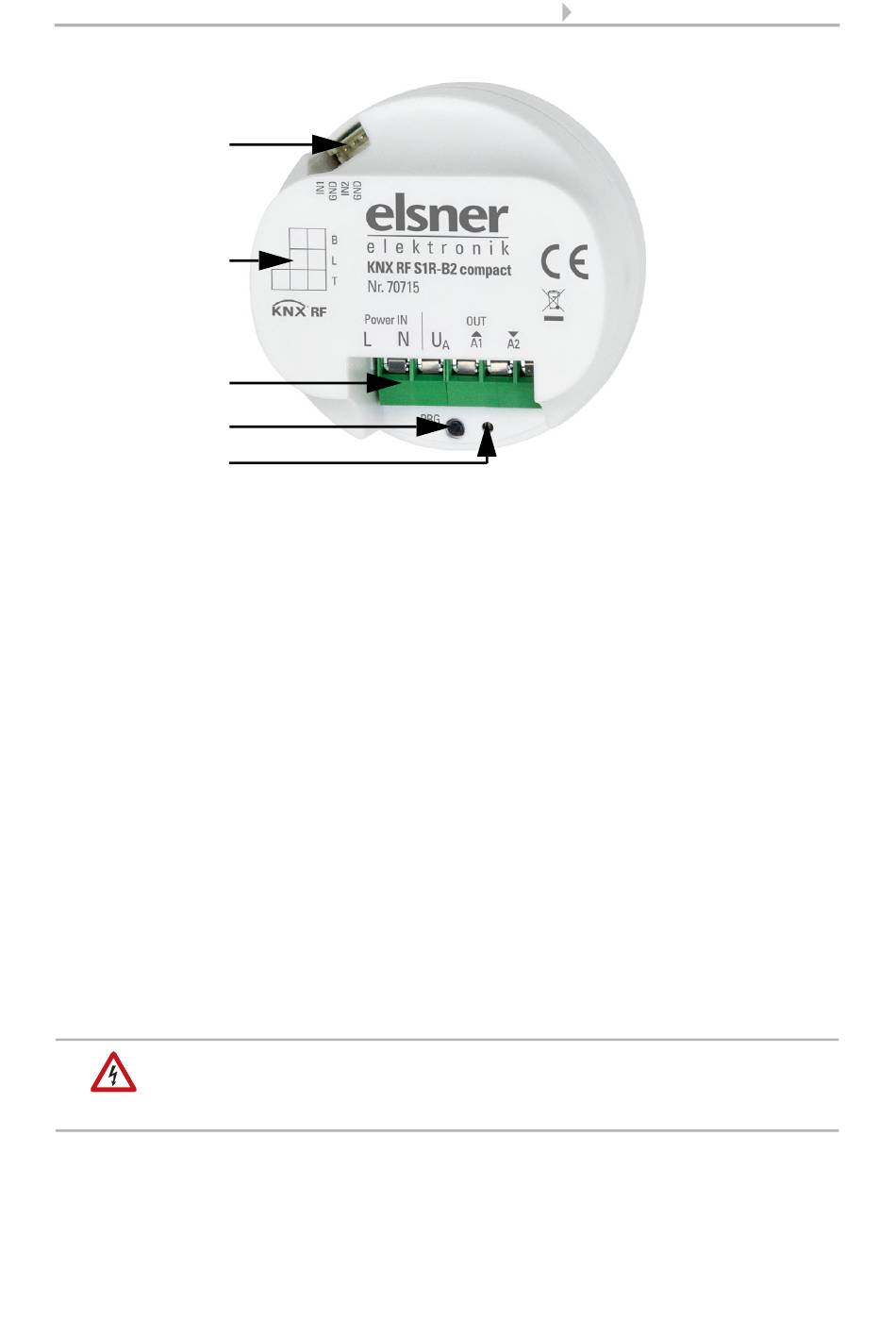

Fig. 1
1
Entradas digitales: Puesto de conexión para el cable de látigo
2
Campo de rotulado
3
Borne de conexión para tensión de servicio "Power IN" 230 V AC, 50 Hz, L/N
y para accionamientos/consumidores "OUT" (libre de potencial):
U
: Tensión, máxima 270 V AC
A
Ascenso/A1: Conmutar motor en ascenso o bien consumidor 1
Descenso/A2: Conmutar motor en descenso o bien consumidor 2
4
Botón de programación (hundido)
5
LED de programación (hundido)
La conexión al Bus de datos KNX se realiza por radio (KNX RF). El dispositivo se in-
tegra en el sistema KNS mediante una unidad USB KNX RF o mediante un acoplador
de medios (observe el manual o la ficha de datos correspondiente).
Conecte la Tensión de servicio (230 V AC, 50 Hz) en los bornes «Power IN» L/N.
Conecte el accionamiento o los consumidores a los bornes "OUT" U
lida se implementa libre de potencial y se alimenta con la tensión U
Para la conexión de las entradas digitales (fig. 1, nº 1), emplee el cable de conexión
adjunto. Los cables para las entradas se pueden ampliar a un máximo de 10 m.
¡En la instalación y el tendido de cables en las entradas, respete
las disposiciones y las normas vigentes para los circuitos de
corriente SELV!
Actuador de radio KNX RF S1R-B2 compact • Versión: 16.09.2020
Reservado el derecho a modificaciones técnicas y errores.
7
Instalación y puesta en marcha
/A1/A2. La sa-
A
.
A
