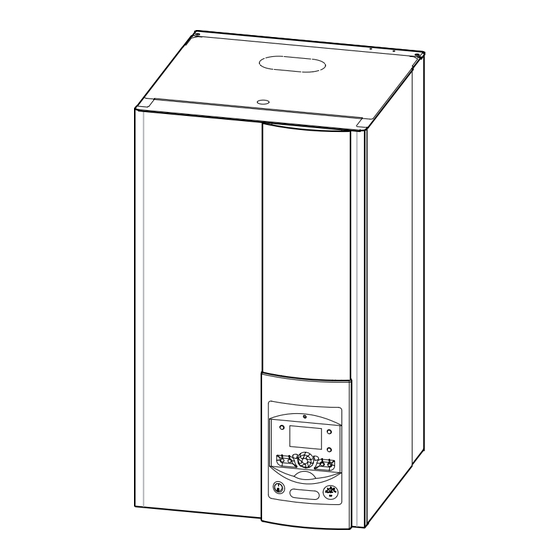

Atlantic alféa extensa + Serie Manual De Uso
Bomba de calor aire/agua split 1 servicio
Ocultar thumbs
Ver también para alféa extensa + Serie:
- Manual de instalación y de puesta en marcha (86 páginas) ,
- Manual de instalación y de puesta en marcha (72 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
alféa extensa (+)
alféa excellia
Bomba de calor aire/agua
Split 1 servicio
modelos :
alféa extensa (+) 5, alféa extensa (+) 6, alféa extensa (+) 8,
alféa extensa (+) 10, alféa extensa (+) 13, alféa extensa (+) 16
modelos :
alféa excellia 11 monofásica, alféa excellia 14 monofásica
alféa excellia 11 trifásica, alféa excellia 14 trifásica,
alféa excellia 16 trifásica
Document n° 1456-15 ~ 03/06/2016
FR
NL
DE
EN
ES
PT
PL
Manual de uso
destinado al profesional
y al usuario
a conservar por el usuario
para futuras consultas.
www.alfea.es
Material susceptible de ser modificado sin
aviso previo. Documento no contractual.
IT
Publicidad
Tabla de contenido
Manuales relacionados para Atlantic alféa extensa + Serie
Resumen de contenidos para Atlantic alféa extensa + Serie
- Página 1 alféa extensa (+) Document n° 1456-15 ~ 03/06/2016 alféa excellia Bomba de calor aire/agua Split 1 servicio modelos : alféa extensa (+) 5, alféa extensa (+) 6, alféa extensa (+) 8, alféa extensa (+) 10, alféa extensa (+) 13, alféa extensa (+) 16 Manual de uso destinado al profesional y al usuario...
-
Página 2: Tabla De Contenido
Bomba de calor alféa extensa (+) y excellia Indice Consignas de seguridad Vista de conjunto de la instalación Precauciones y advertencias relativas a su instalación 4 El suelo radiante Unidad exterior Los fan-coils / r adiadores dinámicos con regulación integrada El módulo hidráulico El agua caliente sanitaria (ACS) La regulación... -
Página 3: Consignas De Seguridad
Bomba de calor alféa extensa (+) y excellia 1 Consignas de seguridad Le rogamos que siga las instrucciones siguientes con el fin de evitar todo riesgo de lesiones o de mal uso del aparato • Puesta en marcha " No poner el aparato en tensión hasta que se hayan efectuado las operaciones de llenado "... -
Página 4: Vista De Conjunto De La Instalación
Bomba de calor alféa extensa (+) y excellia 2 Vista de conjunto de la instalación Precauciones y advertencias relativas a su instalación 2 1 4 Los radiadores 2 1 1 Unidad exterior Para garantizar el funcionamiento de la regulación, La unidad exterior contiene los órganos que permiten es necesario que la habitación en que esté... -
Página 5: Fin De Vida Del Aparato
Bomba de calor alféa extensa (+) y excellia Fin de vida del aparato Vista de conjunto de la instalación El desmontaje y el reciclaje de los aparatos deben La bomba de calor ha sido configurada por su instalador. ser realizados por un especialista En ningún caso los Está... -
Página 6: Conducción De La Instalación
Bomba de calor alféa extensa (+) y excellia 3 Conducción de la instalación Unidad operadora, Central ambiente (opción) y Sonda ambiente (opción) Unidad operadora Auto Auto °C Central ambiente T75 / T78 Sonda ambiente T55 / T58 figura 2 - - 6 - Manual de uso "1456 - ES"... - Página 7 Bomba de calor alféa extensa (+) y excellia Rep. Función - Definiciones - Marcha: Producción de ACS en función del programa horario Selección del régimen de funcionamiento ACS - Parada: Producción de ACS en parada con función antihielo del agua sanitaria activa Marcha - Botón de activación manual: Pulsar el botón ACS durante 3 s...
-
Página 8: Descripción De Los Indicadores
Bomba de calor alféa extensa (+) y excellia Descripción de los indicadores Xxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxx figura 3 - Símbolos Definiciones - Modo calefacción activa con referencia al circuito de calefacción - Calefacción en modo confort - Calefacción en modo ahorro - Calefacción en modo «espera»... -
Página 9: Puesta En Marcha Inicial
Bomba de calor alféa extensa (+) y excellia Puesta en marcha inicial Puesta en servicio rápida Su instalador ha efectuado la primera puesta en • La instalación y la primera puesta en marcha del servicio: aparato debe hacerlas un profesional que le dará todas las instrucciones para el arranque y el manejo •... -
Página 10: Ajuste De La Hora (Y De La Fecha)
Bomba de calor alféa extensa (+) y excellia Ajuste de la hora (y de la fecha) Teclas Ejemplo de visualización Descripción Visualización de base AUTO Si no se muestra la visualización de base, pulsar ESC para volver Temperatura ambiente Pulsar la tecla OK AUTO Girar el botón, seleccionar el menú... -
Página 11: Estructura Del Menú De Mando De "Usuario Final
Bomba de calor alféa extensa (+) y excellia Estructura del menú de mando de "Usuario final" Visualización Pulsación de base breve Puesta en marcha Ingeniería Usuario nal 1 ...24 h Hora y fecha Horas/minutos Hora 0...60 min Día/Mes Minutos Año Français, Español, ... Unidad operadora Idioma Programa horario CC1... -
Página 12: Parametrización De La Regulación
Bomba de calor alféa extensa (+) y excellia Parametrización de la regulación 3 7 1 Generalidades 3 7 2 Ajuste de los parámetros La pantalla muestra la visualización de base • Sólo los parámetros accesibles a los niveles: En este documento se describen - Pulsar la tecla OK Usuario final. - Página 13 Bomba de calor alféa extensa (+) y excellia Línea Función Intervalo de ajuste Aumento Ajuste o de visionado de ajuste básico Programa horario para la calefacción / Refrigeración, Circuito 1 Preselección día / semana Lu-Do, Lu-Vi, Sá-Do, Lu-Do Lunes, Martes,… 6:00 1ª...
- Página 14 Bomba de calor alféa extensa (+) y excellia Línea Función Intervalo de ajuste Aumento Ajuste o de visionado de ajuste básico Vacaciones, Circuito 2 (Para que el programa vacaciones se active, el modo calefacción debe estar en AUTO) Si la instalación se compone de 2 circuitos de calefacción (Sólo aparece con la opción kit de 2º circuito) Preselección Periodo 1 a 8 Periodo 1...
- Página 15 Bomba de calor alféa extensa (+) y excellia Línea Función Intervalo de ajuste Aumento Ajuste o de visionado de ajuste básico Contador de energía 3113 Energía aportada Valor total de la energía eléctrica consumida. Energía eléctrica consumida = Energía eléctrica absorbida por la unidad exterior + energía eléctrica absorbida por el apoyo eléctrico de calefacción y/o el apoyo eléctrico de ACS (si está...
- Página 16 Bomba de calor alféa extensa (+) y excellia Línea Función Intervalo de ajuste Aumento Ajuste o de visionado de ajuste básico Mantenimiento/Servicio 7141 Operación emergencia Marcha, Parada Parada Parada: La BC (bomba de calor) no utiliza el sistema de apoyo eléctrico o la conexión de caldera cuando se produce un fallo (error 370) Marcha: La BC utiliza el sistema de apoyo eléctrico o la conexión de caldera cuando se produce un fallo (error 370) En posición "marcha", la factura eléctrica puede ser alta si no se resuelve el error Diagnósticos fuente calor...
- Página 17 Bomba de calor alféa extensa (+) y excellia Manual de uso "1456 - ES" - 17 -...
-
Página 18: Visualización De Información
Bomba de calor alféa extensa (+) y excellia Visualización de información El botón “Información” permite tener acceso a diversa - Diversos datos (véase a continuación) información Designación Línea Según el tipo de aparato, la configuración y el estado de Consigna de secado actual funcionamiento, algunas líneas de información pueden no estar disponibles Día actual tratamiento suelo... -
Página 19: Funcionamiento Acs (Si Kit Acs)
Bomba de calor alféa extensa (+) y excellia 3 10 Funcionamiento ACS (si kit ACS) El botón permite activar o desactivar el régimen ACS (agua caliente sanitaria) La selección se materializa mediante una barra que aparece debajo del símbolo correspondiente Activación manual: Pulsar el botón ACS durante 3 s (conmutación "reducido"... -
Página 20: Mantenimiento
Bomba de calor alféa extensa (+) y excellia 4 Mantenimiento Con el objetivo de asegurar el buen funcionamiento de su aparato durante muchos años, son necesarias las operaciones de mantenimiento descritas a continuación al inicio de cada temporada en que se vaya a usar la calefacción En general, se efectúan en el marco de un contrato de mantenimiento Controles regulares... - Página 21 Bomba de calor alféa extensa (+) y excellia Manual de uso "1456 - ES" - 21 -...
-
Página 22: Datos De Rendimiento Erp
- De acuerdo con la directiva de etiquetado, la eficiencia energética deberá estar visible para orientar a los usuarios hacia los productos de menor consumo energético Características ErP Extensa (+) Marca comercial / Nombre del producto : atlantic / Alféa extensa + 5 extensa + 6... - Página 23 Bomba de calor alféa extensa (+) y excellia Marca comercial / Nombre del producto : atlantic / Alféa extensa + 5 extensa + 6 extensa + 8 extensa + 10 Referencia 522 220 522 221 522 222 522 225 Aplicaciones de calefacción 35°C...
- Página 24 Bomba de calor alféa extensa (+) y excellia Marca comercial / Nombre del producto : atlantic / Alféa extensa + 13 extensa + 16 Referencia 522 226 522 227 Aplicaciones de calefacción 35°C 55°C 35°C 55°C Bomba de calor aire/agua Sí...
- Página 25 Bomba de calor alféa extensa (+) y excellia Marca comercial / Nombre del producto : atlantic / Alféa extensa + 13 extensa + 16 Referencia 522 226 522 227 Aplicaciones de calefacción 35°C 55°C 35°C 55°C Dispositivo de calefacción de apoyo Potencia térmica nominal...
- Página 26 Bomba de calor alféa extensa (+) y excellia 5 2 1 Ficha del conjunto Sonda exterior, incluída en el conjunto Clase del regulador Contribución a la eficiencia estacional 073951 075313 Referencias aparatos de ambiente 073954 074061 Clase del regulador Contribución a la eficiencia estacional "...
- Página 27 Bomba de calor alféa extensa (+) y excellia Manual de uso "1456 - ES" - 27 -...
-
Página 28: Características Erp Excellia
Bomba de calor alféa extensa (+) y excellia Características ErP Excellia (+) Marca comercial / Nombre del producto : atlantic / Alféa Excellia 11 Excellia 14 Excellia tri 11 Excellia tri 14 Excellia tri 16 Referencia 522 888 522 889... - Página 29 Bomba de calor alféa extensa (+) y excellia Marca comercial / Nombre del producto : atlantic / Alféa Excellia 11 Excellia 14 Excellia tri 11 Excellia tri 14 Excellia tri 16 Referencia 522 888 522 889 522 890 522 891 522 892 Aplicaciones de calefacción...
-
Página 30: Ficha Do Conjunto
Bomba de calor alféa extensa (+) y excellia Ficha do conjunto Sonda exterior, incluída en el conjunto Clase del regulador Contribución a la eficiencia estacional 073951 075313 Referencias aparatos de ambiente 073954 074061 Clase del regulador Contribución a la eficiencia estacional "... - Página 31 Bomba de calor alféa extensa (+) y excellia Manual de uso "1456 - ES" - 31 -...
- Página 32 Este aparato está marcado con este símbolo. Esto significa que los productos eléctricos y electrónicos no deberían ser Mezclados con los residuos generales domésticos. Los países de la Comunidad Europea (*), Noruega, Islandia y Liechtenstein deberían tener un sistema especializado de recogida para estos productos No intente desmontar el sistema porque esto podría dar efectos dañosos para su salud y el ambiente El desmontaje y la recogida de refrigerante, aceite y otras partes deben ser hechos por un instalador cualificado conforme a las directivas pertinentes locales y nacionales.
