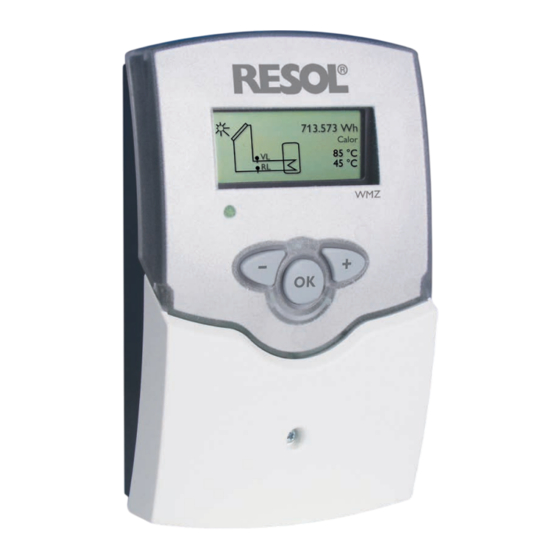

WMZ
Contador de energía
Manual para el
instalador especializado
Montaje
Conexiones
Manejo
es
Gracias por comprar este aparato de RESOL.
Manual
Por favor, lea detenidamente estas instrucciones para poder aprovechar óptimamente
el rendimiento de este equipo. Conserve el manual de instrucciones cuidadosamente.
www.resol.com

Publicidad

Tabla de contenido
loading

Manuales relacionados para Resol WMZ

Resumen de contenidos para Resol WMZ

  • Página 1 Contador de energía Manual para el instalador especializado Montaje Conexiones Manejo Gracias por comprar este aparato de RESOL. Manual Por favor, lea detenidamente estas instrucciones para poder aprovechar óptimamente el rendimiento de este equipo. Conserve el manual de instrucciones cuidadosamente. www.resol.com...

  • Página 2: Advertencias De Seguridad

    Los mensajes de advertencia describen el peligro que puede ocurrir cuando éste La empresa RESOL declina cualquier responsabilidad respecto a la utilización in- no se evita. correcta del producto.

  • Página 3: Tabla De Contenido

    Contador de energía WMZ El WMZ es un contador de energía universal diseñado para los sistemas de en- ergía solar y calefacción. Dispone de una pantalla gráfica que indica la temperatura de avance y la de retorno, la cantidad de calor producida, el caudal y las sondas defectuosas (los balances quedan memorizados en caso de fallo de corriente).

  • Página 4: Visiòn De Conjunto

    Alimentación: 220 … 240 V~ Potencia absorbida: aprox. 2 VA • Pantalla gráfica Interfaz de datos: VBus RESOL ® • Protección de datos en caso de fallo de la corriente Carcasa: de plástico, PC-ABS y PMMA • Facilidad de uso Visualización / Pantalla:...

  • Página 5: Instalación

    Instalación 1.1 Montaje ¡ADVERTENCIA! ¡Riesgo de descargas eléctricas! pantalla carátula Sea precavido al abrir la carcasa: ¡componentes bajo tensión! Î ¡Desconecte siempre el equipo de la corriente antes de desmontar la tapa! Nota: Fuertes campos electromagnéticos pueden alterar el funcionamiento del equipo.

  • Página 6: Caudalímetro

    La conexión a la red se efectua mediante los siguientes bornes: 19 = conductor neutro N El caudalímetro RESOL V40 se usa para medir el caudal del agua en el circuito solar 20 = conductor L del sistema. Cuando monte dicho caudalímetro en el sistema, tenga en cuenta el 12 / 13 / 14 = bornes de tierra ⏚...

  • Página 7: Uso Y Manejo

    1977 kWh calor 85,6 °C 45,7 °C El WMZ dispone de 2 niveles de visualización. El primer nivel indica la cantidad de atrás (-) adelante (+) calor transmitida de los colectores al acumulador y las temperaturas de avance y de retorno. Este nivel está dotado con un system-screen.

  • Página 8: Puesta En Servicio

    Puesta en servicio Ratio Puesta en servicio: Cuando se pone en marcha el contador de energía RESOL WMZ por primera vez, Rango de ajuste: 20 … 70 % Tipo anticong. Agua o cuando se realiza un reset, arrancará automáticamente un menú de puesta en Ajuste de fábrica: 40 %...

  • Página 9: Funcionamento

    1977 kWh Funcionamento calor Cuando el contador de energía RESOL WMZ calcula la cantidad de calor trans- 85,6 °C mitida de los colectores al acumulador, tiene en cuenta el hecho de que la capa- 45,7 °C cidad térmica „c“ y la masa específica „r“ del portador térmico dependen de su temperatura y de la proporción de agua y de glicol en la mezcla (acceso a datos...

  • Página 10: Contenido Anticongelante

    Borrar balance tipo anticong. agua Canal de ajuste del caudalímetro. El sistema se suministra con el ajuste „caudalí- metro V40 RESOL“. Todos los balances se reponen a 0. • V40 Tipo de anticongelante • VTP Valencia de impulsos...

  • Página 11: Subdirección

    , no modifique el ajuste de fábrica (= modo „pasivo“). Ajustes: En caso de que no conecte el WMZ a un termostato y desee grabar datos en un sonda 2 0,0 K ordenador o en un datalogger, seleccione el modo „activo“.

  • Página 12: Ejemplos De Conexiones

    Litros/hora modo de func. del bus: „activo“ Este parámetro permite elegir la unidad en la que se visualizará e caudal (litros/ hora o gal./minuto). 7.2 Conexión del WMZ a un termostato Unidad energía • termostato: registre el módulo WMZ Ajustes: •...

  • Página 13: Conexión En Cascada Con Termostato

    (cuanto más grande el edificio, más grande es la distancia entre el sistema y el WMZ, y más Reensamble la caja realizando las mismas operaciones en el sentido contrario.

  • Página 14: Consejos Útiles Para Localizar Fallos

    Consejos útiles para localizar fallos En caso de que el contador de energía WMZ no funcione correctamente, observe las siguientes indicaciones: El piloto parpadea en rojo. fusible T0,8A Sonda defectuosa. En el canal de visualización correspondiente aparece un código de error en vez de una temperatura.

  • Página 15: Información Para Pedidos

    10 Información para pedidos El contador de energía RESOL WMZ se suministra solo o con dos sondas de tem- peratura Pt1000 y un caudalímetro RESOL V40 (versión completa). • RESOL WMZ ........135 303 55 • RESOL WMZ versión completa 1 incluido un caudalímetro V40-0.6 ..

  • Página 16: Observaciones

    La utilización fuera del derecho de autor necesita el consentimiento del contenido de este manual será por cuenta y riesgo del usuario. Por principio de la compañía RESOL – Elektronische Regelungen GmbH. Esto es válido sobre declinamos la responsabilidad por informaciones incompletas, falsas o inadecuadas, todo para copias, traducciones, micro-filmaciones y el almacenamiento en sistemas así...
