- Página 1 Manual del Wall Connector Gen 3 Empuñadura de tipo 2, trifásica...
-
Página 2: Tabla De Contenido
Información importante de seguridad....2 Especificaciones del producto......4 Etiqueta del Wall Connector........ 5 Opciones de alimentación........6 Especificaciones del disyuntor/salida máxima..9 Uso del Wall Connector........11 Funciones............12 Conectividad..............12 Punto de acceso alojado..........12 Red local................12 Interruptores diferenciales (RCD)........13 Interruptor del monitor de tierra........ -
Página 3: Información Importante De Seguridad
RCD Tipo A + CC de 6 mA. El presente manual contiene instrucciones importantes para el Wall Connector Tesla Gen 3 que deben seguirse durante la instalación, la operación y el mantenimiento. Revise todas las advertencias y precauciones antes de la instalación y el uso del Wall Connector. - Página 4 PRECAUCIÓN: El Wall Connector solo debe instalarlo personal que tenga formación y cualificación para trabajar con sistemas eléctricos. PRECAUCIÓN: Asegúrese de que el Wall Connector esté dentro del rango de la temperatura de almacenamiento al moverlo, transportarlo o almacenarlo. Manual del Wall Connector Gen 3...
-
Página 5: Especificaciones Del Producto
IP 55 Ventilación No es necesaria Medio de desconexión Disyuntor de circuito derivado externo Detección de corriente residual Integrado (Tipo A + CC 6 mA) Wi-Fi 2,4 GHz, 802.11b/g/n Certificaciones CE, IEC 61851-1 CB Manual del Wall Connector Gen 3... -
Página 6: Etiqueta Del Wall Connector
• TSN: Número de serie Tesla • Entrada: Potencia máxima de entrada • Salida: Potencia máxima de salida • MAC: Dirección MAC única asignada al Wall Connector • SSID: Punto de acceso Wi-Fi único asignado al Wall Connector Manual del Wall Connector Gen 3... -
Página 7: Opciones De Alimentación
N es de 230 V de L a N en los terminales de la caja de cables. NOTA: Siguiendo la norma IEC, el color azul se utiliza para el neutro. Algunos mercados pueden utilizar otros colores para indicar los conductores de neutro y línea. Manual del Wall Connector Gen 3... - Página 8 Neutro de la caja de cables. PRECAUCIÓN: Antes de conectar la energía eléctrica, verifique dos veces que la conexión N es de 230 V de L a N en los terminales de la caja de cables. Manual del Wall Connector Gen 3...
- Página 9 * Cuando se conecte a una red en de la caja de cables. triángulo de 230 V sin neutro, conecte una de las conexiones de línea al terminal neutro de la caja de cables. Manual del Wall Connector Gen 3...
-
Página 10: Especificaciones Del Disyuntor/Salida Máxima
NOTA: Algunos vehículos Tesla pueden consumir menos corriente que la salida máxima de Wall Connector. La velocidad de carga real depende de la salida del Wall Connector y del cargador incorporado en el vehículo. Vea en el sitio web de Tesla las especificaciones del vehículo. -
Página 11: Conductores De Circuitos Derivados Y Cable De Tierra
NOTA: Para que sea compatible con redes TT e IT, la garantía de tierra puede desactivarse como parte del proceso de puesta en servicio. La garantía de tierra debe estar siempre activada para redes TN. Manual del Wall Connector Gen 3... -
Página 12: Uso Del Wall Connector
5. Saque la empuñadura de carga del puerto de carga del vehículo. 6. Enrolle el cable de carga hacia la izquierda alrededor del Wall Connector e inserte la empuñadura de carga en la funda. Manual del Wall Connector Gen 3... -
Página 13: Funciones
Conectividad El Wall Connector está equipado con Wi-Fi para comunicarse con routers locales del sitio, vehículos, dispositivos móviles, otros Wall Connectors y otros productos Tesla. Punto de acceso alojado El Wall Connector aloja una red de punto de acceso Wi-Fi 802.11 a 2,4 GHz protegida mediante contraseña WPA2 para facilitar la puesta en servicio y la conexión con otros dispositivos. -
Página 14: Interruptores Diferenciales (Rcd)
NOTA: La monitorización de la conexión a tierra siempre está habilitada en las instalaciones de Norteamérica. Los problemas temporales como los fallos de conexión a tierra o las subidas de tensión se resuelven automáticamente. Manual del Wall Connector Gen 3... -
Página 15: Cortes En La Red Eléctrica
Consulte Procedimiento de puesta en servicio. Los vehículos Tesla pueden suministrar actualizaciones de firmware a los Wall Connectors. Monitorización térmica El Wall Connector monitoriza de forma activa la temperatura en varias ubicaciones durante la carga para garantizar la estabilidad de la sesión de carga. Hay sensores de temperatura en los relés, el microcontrolador, la empuñadura de carga y la parte trasera de la unidad principal para monitorizar la temperatura de los terminales de la caja de cables. -
Página 16: Componentes Externos Del Wall Connector

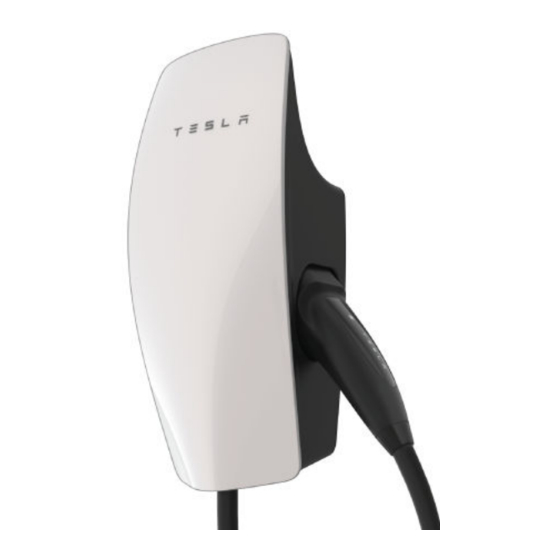

COMPONENTES EXTERNOS DEL WALL CONNECTOR “Wall Connector” se refiere al producto en conjunto. 1. Placa frontal 2. Barra de luz (vertical) 3. Unidad principal 4. Botón de la empuñadura de carga 5. Empuñadura de carga Manual del Wall Connector Gen 3... -
Página 17: Componentes Internos Del Wall Connector
3. Terminales conductores 4. Anclaje para brida 5. Contactos deslizantes 6. Abertura para drenaje de la caja de cables (permite protección Tipo 3R) 7. Neutro 8. Línea 1 9. Línea 2 10. Línea 3 11. Tierra Manual del Wall Connector Gen 3... -
Página 18: Contenido De La Caja
NOTA: La punta hexagonal, la brida y las fijaciones se encuentran en una bolsa de plástico dentro de la caja de cables, que viene fijada a la unidad principal del Wall Connector. NOTA: Los tacos para la pared no están incluidos. Si se instala sobre cemento u otros materiales similares, utilice tacos de 6 mm. Manual del Wall Connector Gen 3... -
Página 19: Herramientas
(Si se instala sobre (Si se instala sobre paredes paredes de madera) de madera) Nivel Smartphone (con Wi-Fi) Taladro eléctrico Herramientas opcionales Broca escalonada, 29 mm (1-1/8 in) Broca escalonada, 35 mm (1-3/8 in) PC (con Wi-Fi) Manual del Wall Connector Gen 3... -
Página 20: Consideraciones De La Instalación
NOTA: Si hay limitaciones de espacio, se puede instalar un organizador de cables cerca del Wall Connector. Manual del Wall Connector Gen 3... -
Página 21: Elección De La Altura
Wi-Fi. NOTA: Si un dispositivo móvil puede conectarse a una red Wi-Fi local en una ubicación determinada, este es un buen indicador de que el Wall Connector también podrá hacerlo. Manual del Wall Connector Gen 3... -
Página 22: Opciones De Entrada De Cables
La caja de cables del Wall Connector tiene varias opciones de entrada de cables. Escoja una ruta de entrada y siga las instrucciones de instalación según la ruta de entrada escogida. 1. Ubicación de la entrada superior 2. Ubicaciones de la entrada posterior (izquierda o derecha) 3. Ubicación de entrada inferior Manual del Wall Connector Gen 3... -
Página 23: Pasos De Instalación
* Las ubicaciones exactas dependen de la opción de entrada de los cables Tabla 4. Para entrada de cables por la parte superior Para entrada superior Tabla 5. Para entrada de cables por la parte inferior Para entrada interior Manual del Wall Connector Gen 3... - Página 24 Wall Connector. La entrada superior e inferior tienen un diámetro de 28 mm al retirar el tapón de sellado. Si fuera necesario, la entrada inferior de puede agrandar con una broca escalonada. No agrande la entrada superior. Manual del Wall Connector Gen 3...
-
Página 25: Paso 4: Dimensionado Y Tendido De Los Cables Conductores
Las longitudes y proporciones de los cables que se muestran no están a escala. Para entrada de cable por la parte inferior (1), trasera izquierda (2) o trasera derecha (3) Las longitudes y proporciones de los cables que se muestran no están a escala. Manual del Wall Connector Gen 3... -
Página 26: Paso 5: Pelado Y Sujeción De Cables En Los Terminales De La Caja De Cables
3. Utilice la punta incluida para apretar cada terminal a 5,6 Nm (50 lbf.in). Utilice bridas para sujetar los cables al bucle de servicio del lado izquierdo de la caja de cables. Manual del Wall Connector Gen 3... - Página 27 NOTA: La parte trasera del Wall Connector tiene un sensor para monitorizar el bloque de terminales. Cualquier obstrucción producida por el cableado o la brida puede interferir en el funcionamiento del Wall Connector. Manual del Wall Connector Gen 3...
-
Página 28: Paso 6: Sujeción De La Unidad Principal A La Caja De Cables
1. Fije la unidad principal a la caja de cables. 2. Fije la unidad principal a la caja de cables con las cuatro fijaciones y la punta incluidas. Utilice un destornillador con punta intercambiable para apretar a mano las fijaciones. Manual del Wall Connector Gen 3... -
Página 29: Procedimiento De Puesta En Servicio
4. Siga los pasos de puesta en servicio que muestra el navegador web. NOTA: Para que el Wall Connector transmita el SSID nuevamente, mantenga pulsado el botón de la empuñadura de carga durante 5 segundos o apague y vuelva a encender el disyuntor. Manual del Wall Connector Gen 3... -
Página 30: Indicadores Led Del Wall Connector
Verde intermitente Azul fijo rojo) en verde NOTA: Si se muestra un punto rojo, vaya a la puesta en marcha de Wall Connector o revise la siguiente tabla para ver todos los códigos de error. Manual del Wall Connector Gen 3... -
Página 31: Códigos De Error
Póngase en contacto con Tesla Energy si un electricista ha carga desactivada comprobado el suministro eléctrico y ha confirmado que es correcto. Fallo de garantía de Verifique que el Wall Connector está... - Página 32 Tesla, registe el VIN rojo del vehículo y la hora aproximada del fallo y póngase en contacto con Tesla. Si el vehículo no es Tesla, póngase en contacto con el fabricante del vehículo. Manual del Wall Connector Gen 3...
-
Página 33: Información De Garantía
Cualquier conector o adaptador fabricado o distribuido por Tesla incluido en la compra y provisión inicial de un vehículo Tesla está cubierto por la sección de Garantía básica limitada del vehículo de la Nueva garantía limitada del vehículo por cuatro (4) años u 80.000 km (50.000 millas), lo... -
Página 34: Límites De Responsabilidad
Tesla. En la mayor medida en que lo permita la legislación local, por la presente Tesla no se hace responsable de ningún daño indirecto, fortuito, especial ni derivado que surja de o esté... -
Página 35: Resolución De Conflictos
• Nombre y ubicación de la Tienda Tesla y/o del Centro de servicio Tesla más cercano a usted • Descripción del defecto • Número de veces que ha intentado resolver el problema con Tesla, o número de reparaciones o tareas de servicio no efectuadas por Tesla •... - Página 36 Revisión 1.0...
